Компактний модуль · 1 кг ABC

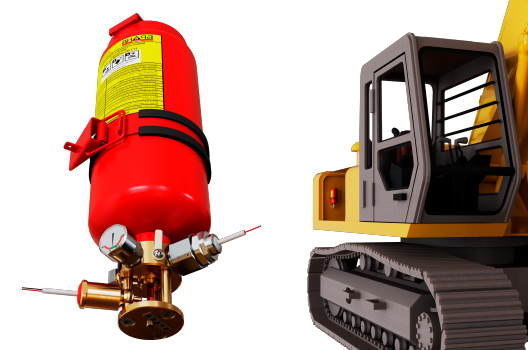

Модуль порошкового пожежогасіння МПП «Бранд-1»
Компактне рішення для автоматичного або автономного порошкового пожежогасіння локальних зон, обладнання та невеликих приміщень.
МПП «Бранд-1» застосовується у складі автоматичних систем порошкового пожежогасіння або як автономний засіб гасіння. Модуль створений для швидкої подачі вогнегасного порошку безпосередньо в захищувану зону.
Залежно від виконання запуск може здійснюватися електрично від системи пожежної автоматики або автономно при руйнуванні термочутливої колби за встановленої температури.
Область застосування
Локальне обладнання
Окремі машини, технологічні вузли, невеликі агрегати та локальні пожежонебезпечні ділянки.
Технічні приміщення
Невеликі допоміжні й виробничі приміщення за умови відповідності пожежного навантаження порошковому способу гасіння.
Складські зони
Локальні ділянки зберігання матеріалів, для яких допускається застосування вогнегасного порошку ABC.
Електрообладнання
Захист електротехнічного обладнання у межах вимог до конкретного вогнегасного порошку та проєктної документації.
Автономний захист
Об’єкти, де модуль має спрацювати від температурного впливу без зовнішнього електричного сигналу.
Автоматичні системи
Використання у складі пожежної автоматики з електричним пуском і, за потреби, контролем стану тиску.
Чому «Бранд-1»
Компактний формат
Заряд 1 кг дозволяє використовувати модуль для невеликих зон без встановлення великогабаритного обладнання.
Два способи пуску
Доступні електричні та автономні виконання з температурою спрацювання 68 °C або 93 °C.
Контроль тиску
Окремі виконання комплектуються сигналізатором тиску для контролю справності модуля.
Швидкий випуск
Тривалість подачі заряду становить близько 0,5 секунди.
Універсальний кронштейн
Кріплення входить до комплекту та спрощує монтаж модуля на об’єкті.
Власне виробництво
Підбір обладнання, технічна документація та консультаційний супровід надаються виробником.
Електричний та автономний запуск
Електричний запуск
Після подачі електричного імпульсу на піротехнічний пускач ПТП.Е-1 утворюються порохові гази, які переміщують штовхач у бік термочутливої колби. Після руйнування колби відкривається запірно-пусковий пристрій, і вогнегасний порошок під дією робочого тиску подається в захищувану зону.
Автономний запуск
Підвищення температури у захищуваній зоні вище порогового значення 68 °C або 93 °C призводить до руйнування термочутливої колби. Після відкриття запірно-пускового пристрою порошок під робочим тиском подається безпосередньо в зону гасіння.
Умовне позначення при замовленні
Технічні характеристики МПП «Бранд-1»
| Параметр | Од. вим | Значення |
|---|---|---|
| Кількість вогнегасного порошку типу ABC | кг | 1,0 ± 0,05 |
| Повна маса заправленого МПП без кріплення | кг | 2,35 |
| Робочий тиск у модулі при 20 °C | бар | 14,0 +0,5 |
| Порогова температура в автономному режимі | °C | 68 ±3% або 93 ±3% |
| Температурні умови експлуатації | °C | від −20 до +60 |
| Колір модуля | — | червоний |
| Пускова напруга на контактах піротехнічного пускача | В | 0,9–30,0 |
| Струм повного запалення заряду, не менше | А | 0,3 |
| Опір електричного кола | Ом | 1,4–30 |
| Тиск спрацьовування реле тиску | бар | 0,1 |
| Сила струму, не більше | А | 0,1 |
Показники захисту
Клас А
До 12 м³ захищуваного об’єму при висоті монтажу до 2,5 м.
Клас В
До 8 м³ захищуваного об’єму при висоті монтажу до 2,5 м.
Час подачі
0,5 с — тривалість випуску вогнегасного порошку з модуля.
Комплектність
| Найменування | Кількість / примітка |
|---|---|
| Модуль у зборі із зарядом вогнегасного порошку | 1 шт. |
| Піротехнічний пускач ПТП.Е-1 у складі ЗПУ | залежно від виконання модуля |
| Універсальний кронштейн кріплення | 1 шт. |
| Паспорт, суміщений з керівництвом з експлуатації | 1 шт. |
| Транспортна упаковка | 1 шт. |
Виконання МПП «Бранд-1»
| № | Код | Артикул | Найменування |
|---|---|---|---|
| 1 | МПП.БР-1.А-68 | 26.7.01.0000 | Автономний, температура самоспрацьовування 68 °C |
| 2 | МПП.БР-1.А.СТ-68 | 26.7.02.0000 | Автономний, із сигналізатором тиску, 68 °C |
| 3 | МПП.БР-1.А-93 | 26.7.03.0000 | Автономний, температура самоспрацьовування 93 °C |
| 4 | МПП.БР-1.А.СТ-93 | 26.7.04.0000 | Автономний, із сигналізатором тиску, 93 °C |
| 5 | МПП.БР-1.Е-68 | 26.7.05.0000 | Електричний пуск, температура самоспрацьовування 68 °C |
| 6 | МПП.БР-1.Е.СТ-68 | 26.7.06.0000 | Електричний пуск, із сигналізатором тиску, 68 °C |
| 7 | МПП.БР-1.Е-93 | 26.7.07.0000 | Електричний пуск, температура самоспрацьовування 93 °C |
| 8 | МПП.БР-1.Е.СТ-93 | 26.7.08.0000 | Електричний пуск, із сигналізатором тиску, 93 °C |
Запитання про МПП «Бранд-1»
Який заряд вогнегасного порошку має «Бранд-1»?
Модуль заправляється 1,0 ±0,05 кг вогнегасного порошку типу ABC.
Які варіанти запуску доступні?
Передбачені автономні та електричні виконання. Для автономного спрацювання застосовуються температурні пороги 68 °C або 93 °C.
Чи можна контролювати стан модуля?
Так. Частина виконань має сигналізатор тиску, який використовується для контролю стану модуля та формування сигналу при падінні тиску.
Який об’єм може захищати модуль?
Для порошку ABC-50 при висоті монтажу до 2,5 м наведений показник становить до 12 м³ для класу А та до 8 м³ для класу В.
Чи підходить модуль для серверної?
Порошкове гасіння не рекомендується для об’єктів із чутливою електронікою та відкритими електричними контактами, якщо осідання порошку може пошкодити обладнання.
Потрібно перевірити, чи підходить «Бранд-1» для вашого об’єкта?
Надайте розміри захищуваної зони, висоту монтажу, опис пожежного навантаження та необхідний алгоритм пуску.
