Захист приміщення від надлишкового тиску та розрідження
Вогнестійкі двосторонні клапани для приміщень, захищених системами газового пожежогасіння із синтетичними вогнегасними речовинами.
Навіщо потрібен клапан у системі газового пожежогасіння
Під час швидкого випуску вогнегасної речовини тиск у герметичному приміщенні змінюється за лічені секунди. Правильно підібраний клапан Apreco SGV відкривається автоматично, обмежує тиск до допустимого значення та після завершення процесу повертається у закрите положення.
Захист огороджувальних конструкцій
Зменшує ризик пошкодження дверей, перегородок, стелі, скління та інших елементів приміщення внаслідок перепаду тиску.
Справжня двостороння дія
Лопаті працюють у двох напрямках: скидають надлишковий тиск і компенсують розрідження, що може виникати під час та після випуску газу.
Збереження вогнегасної концентрації
Після завершення скидання клапан закривається, допомагаючи зберегти герметичність приміщення та розрахунковий час утримання газу.
Сумісність із Door Fan Test
Клапан залишається закритим за перепаду нижче 70 Па, тому випробування герметичності приміщення можна проводити без тимчасового блокування отвору.
Вогнестійке виконання
Сталеві рама та лопаті з порошковим покриттям RAL 9010; підтверджена вогнестійкість до 3 годин відповідно до EN 1634-1:2014.
Монтаж усередину або назовні
Передбачені комплекти для внутрішніх стін, фасадного монтажу, тонких і глибоких стін, а також захисні решітки та погодні жалюзі.
Важливо: серія SGV призначена для систем із синтетичними газовими вогнегасними речовинами, зокрема FK-5-1-12, HFC-227ea та HFC-125. Для систем з інертними газами застосовують клапани іншої серії — Apreco IGV.

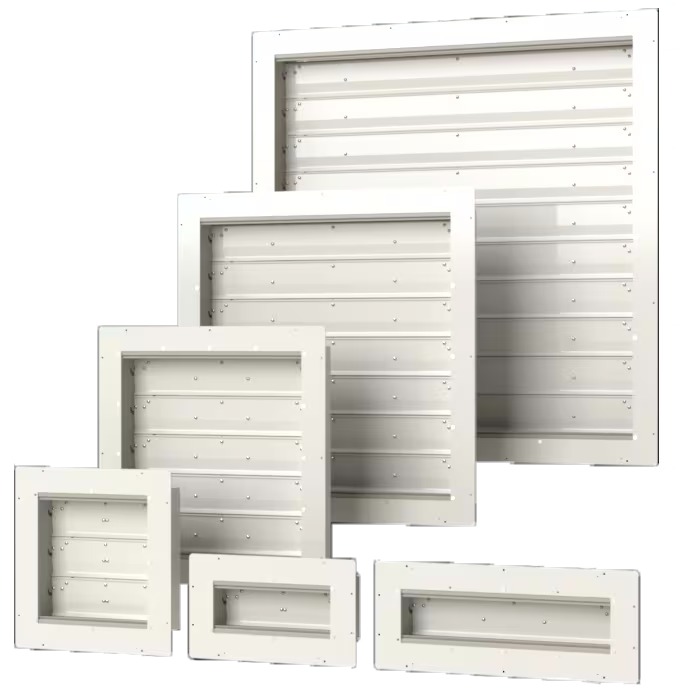

Модельний ряд Apreco SGV
Шість типорозмірів доступні у виконанні для внутрішньої та зовнішньої стіни. Для вибору необхідно використовувати саме еквівалентну вільну площу, а не геометричну площу монтажного отвору.
Внутрішнє виконання
Монтаж між суміжними внутрішніми приміщеннями. Комплектується настінною вставкою; за потреби — декоративними захисними решітками.
Зовнішнє виконання
Монтаж у зовнішній стіні. Погодна накладка захищає клапан від опадів; для моделей 0303–1010 вона зменшує еквівалентну площу.
| Модель | Виконання | Еквівалентна площа, м² | Номінальний розмір, мм | Зовнішній габарит, мм | Монтажний отвір, мм | Орієнтовна маса, кг |
|---|---|---|---|---|---|---|
| SGV-B-0301 | внутрішнє | 0,024 | 300 × 100 | 440 × 250 | 360 × 170 | 3,0 |
| SGV-W-0301 | зовнішнє | 0,024 | 300 × 100 | 440 × 250 | 360 × 170 | 3,0 |
| SGV-B-0501 | внутрішнє | 0,040 | 500 × 100 | 640 × 250 | 560 × 170 | 7,5 |
| SGV-W-0501 | зовнішнє | 0,040 | 500 × 100 | 640 × 250 | 560 × 170 | 7,5 |
| SGV-B-0303 | внутрішнє | 0,078 | 300 × 300 | 440 × 450 | 360 × 370 | 8,0 |
| SGV-W-0303 | зовнішнє | 0,059 | 300 × 300 | 440 × 450 | 360 × 370 | 8,0 |
| SGV-B-0505 | внутрішнє | 0,220 | 500 × 500 | 640 × 650 | 560 × 570 | 17,0 |
| SGV-W-0505 | зовнішнє | 0,163 | 500 × 500 | 640 × 650 | 560 × 570 | 17,0 |
| SGV-B-0707 | внутрішнє | 0,434 | 700 × 700 | 840 × 850 | 760 × 770 | 26,0 |
| SGV-W-0707 | зовнішнє | 0,319 | 700 × 700 | 840 × 850 | 760 × 770 | 26,0 |
| SGV-B-1010 | внутрішнє | 0,891 | 1000 × 1000 | 1140 × 1150 | 1060 × 1070 | 43,0 |
| SGV-W-1010 | зовнішнє | 0,650 | 1000 × 1000 | 1140 × 1150 | 1060 × 1070 | 43,0 |
Розміри наведено як ширина × висота. Маса орієнтовна. Еквівалентні площі визначені виробником за результатами випробувань BSRIA та розраховані відповідно до EN 13141-1.
Як виконується підбір
Типорозмір клапана визначають розрахунком для конкретного приміщення та системи. Просте порівняння габаритів клапана або площі монтажного отвору не дає коректного результату.
Вихідні дані
Об’єм і геометрія приміщення, вогнегасна речовина, маса заряду, тривалість випуску та проєктна концентрація.
Допустимий тиск
Враховується міцність дверей, перегородок, фасадних конструкцій, фальшстелі та інших огороджувальних елементів.
Місце встановлення
Визначають внутрішню або зовнішню стіну, її товщину, доступний монтажний отвір і потрібні аксесуари.
Модель і кількість
Розрахункова площа зіставляється з еквівалентною площею SGV-B або SGV-W; за потреби застосовують кілька клапанів.
Монтажні виконання та аксесуари
Основні варіанти — встановлення у внутрішній або зовнішній стіні. Комплектація формується відповідно до місця монтажу й фактичної товщини конструкції, тому ці дані необхідно визначити до замовлення обладнання.

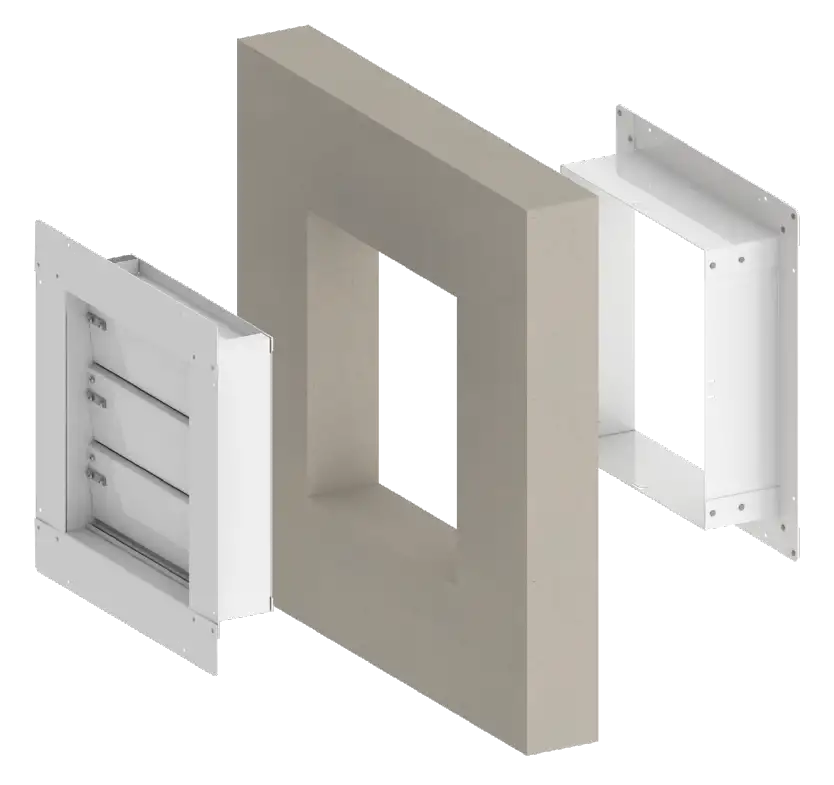

Монтаж у внутрішній стіні SGV-B
Застосовується, коли повітря під час спрацювання системи скидається із захищеного приміщення до суміжного внутрішнього простору. Настінна вставка закриває монтажний отвір по всій товщині стіни та забезпечує акуратне завершення вузла.
- 1 × клапан скидання надлишкового тиску SGV
- 1 × настінна вставка Wall Liner

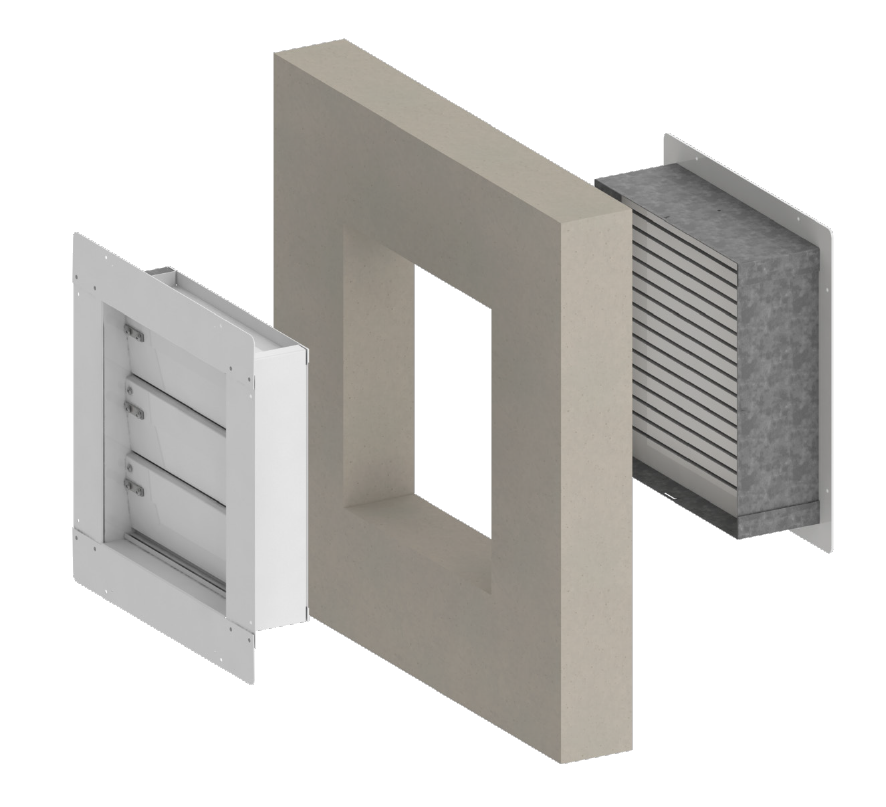

Монтаж у зовнішній стіні SGV-W
Застосовується для скидання повітря безпосередньо назовні. З боку приміщення встановлюється захисна решітка, а зовні — погодна решітка або ковпак, що захищає клапан від опадів і впливу довкілля. Fixed Weather Cowl застосовується для моделей 0301/0501, Fixed Weather Louvre — для моделей 0303 і більше.
- 1 × внутрішня захисна решітка Cover Grille
- 1 × клапан скидання надлишкового тиску SGV
- 1 × Fixed Weather Louvre або Fixed Weather Cowl Kit
Настінна вставка Wall Liner
Закриває порожнину монтажного отвору й утворює акуратний завершений вузол. Стандартний діапазон для внутрішньої стіни — 140–225 мм.

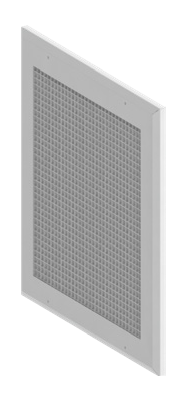

Захисна решітка Cover Grille
Встановлюється безпосередньо на клапан або настінну вставку через штатні отвори та не зменшує заявлену вільну площу клапана.

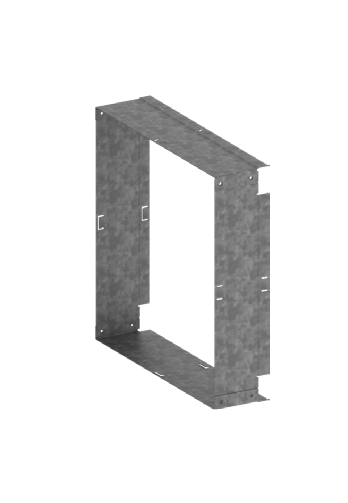

Подовжувальна секція Extension Sleeve
Збільшує монтажну глибину настінної вставки на 75 мм і застосовується для встановлення клапана у глибоких стінах.
Комплект C-Frame
Зменшує потрібну монтажну глибину для тонких стін або дверей. Точний варіант C-Frame чи Narrow C-Frame визначається за місцем монтажу.
Сфери застосування
Apreco SGV застосовують у герметичних приміщеннях, де газове пожежогасіння має спрацювати без пошкодження будівельних конструкцій.
Поширені запитання
Чи можна вибрати клапан лише за об’ємом приміщення?
Ні. Крім об’єму враховують тип і масу вогнегасної речовини, тривалість випуску, допустимий тиск конструкцій, негерметичності приміщення, місце монтажу та інші проєктні параметри.
Чим відрізняються SGV-B та SGV-W?
SGV-B призначений для внутрішнього монтажу, SGV-W — для зовнішньої стіни та комплектується погодним захистом. Для моделей від 0303 погодна решітка зменшує доступну еквівалентну площу, що обов’язково враховується під час підбору.
Чи потрібне клапану електроживлення?
Ні. SGV працює механічно завдяки противажній конструкції та реагує безпосередньо на перепад тиску.
Чи підходить SGV для систем з інертним газом?
Серія SGV розроблена для синтетичних газових вогнегасних речовин. Для систем з інертними газами Apreco випускає спеціалізовані клапани серії IGV.
Чи можна встановити кілька клапанів в одному приміщенні?
Так. Якщо потрібна еквівалентна площа більша за продуктивність одного клапана або існують обмеження за монтажними габаритами, проєктом може бути передбачена комбінація кількох клапанів.
Які дані потрібні для замовлення?
Для підбору потрібні параметри приміщення і системи газового пожежогасіння, допустимий тиск, місце встановлення, товщина стіни та бажана комплектація. Якщо розрахунок уже виконано, достатньо передати потрібну еквівалентну площу.
Потрібен точний підбір Apreco SGV?
Надішліть вихідні дані приміщення та системи газового пожежогасіння. Фахівці «Бранд Майстер» визначать потрібну еквівалентну площу, модель, кількість клапанів і монтажну комплектацію.
Технічні характеристики можуть бути змінені виробником. Остаточний склад комплекту й монтажні розміри необхідно підтвердити перед замовленням.
