Об’ємне газове пожежогасіння стаціонарних і контейнерних дизель-генераторних установок із автоматичним відсіканням палива, зупиненням вентиляції та контролем факту запуску.
Газове пожежогасіння дизель-генераторів і приміщень ДГУ
Швидке виявлення пожежі, аварійне зупинення двигуна, припинення подавання палива та об’ємне газове пожежогасіння з мінімальним забрудненням обладнання після спрацювання.
Дизель-генераторна установка поєднує паливну й мастильну системи, гарячі поверхні двигуна та вихлопного тракту, генератор, силові кабелі, автоматику й вентиляційне обладнання. Пожежа може розвиватися швидко та залишатися непомітною у важкодоступних ділянках під кожухами й між агрегатами.
Основне завдання системи — не лише припинити горіння, а й усунути умови для повторного займання: зупинити двигун, перекрити подавання палива, відключити вентиляцію та проконтролювати фактичний випуск вогнегасної речовини.
Нормативні вимоги до дизель-генераторних
Вимоги до обладнання приміщень дизель-генераторних автоматичним пожежогасінням визначаються таблицею А.2 актуалізованого ДБН В.2.5-56:2014. Для проєктування необхідно використовувати чинну редакцію документа зі Змінами №1 та №2.
Конкретне рішення додатково залежить від призначення будівлі, потужності й конструкції ДГУ, розміщення паливного бака, категорії приміщення, вентиляції, присутності персоналу та режиму резервної або постійної роботи установки.
Основні причини пожежі дизель-генератора
Витік дизельного палива
Пошкодження шланга, з’єднання, паливної рампи, фільтра або арматури з потраплянням палива на гарячу поверхню.
Витік мастила
Розбризкування мастила біля турбокомпресора, випускного колектора або інших нагрітих елементів двигуна.
Вихлопна система
Висока температура колектора, турбіни, глушника та недостатня теплова ізоляція створюють джерело запалювання.
Електрична несправність
Коротке замикання, пошкодження силового кабелю, перегрівання контактів або несправність генератора й автоматики.
Порушення охолодження
Відмова вентилятора, засмічення повітрозабору або недостатній теплообмін можуть спричинити перегрівання.
Забруднення та обслуговування
Накопичення палива, мастила, пилу й сторонніх матеріалів збільшує пожежне навантаження та ускладнює локалізацію.
Виявлення пожежі в приміщенні ДГУ
Термокабель TH
Тепловий лінійний пожежний сповіщувач TH прокладають біля двигуна, паливних і мастильних ліній, кабельних трас та інших зон ризику.
Сповіщувач полум’я
RFD-2FTN може контролювати двигун, паливну рампу й відкриті ділянки, де можливе швидке займання розпиленого палива.
Димові сповіщувачі
Застосовуються з урахуванням вентиляції, вихлопних забруднень, пилу та можливого запізнення надходження диму до стелі.
Комбіноване виявлення
Для критичних ДГУ доцільно поєднувати різні фізичні ознаки пожежі: локальне полум’я, перегрівання та дим. Автоматичний пуск формують за проєктною логікою підтвердження пожежі.
Газове та порошкове пожежогасіння ДГУ
Газове пожежогасіння
Заповнює захищуваний об’єм і може впливати на осередки у важкодоступних ділянках. Після випуску не залишає твердого залишку на генераторі, автоматиці й кабельних з’єднаннях.
- потребує достатньої герметичності приміщення;
- потребує зупинення вентиляції та закриття отворів;
- необхідне припинення подавання палива;
- маса ГВР визначається розрахунком.
Порошкове пожежогасіння
Може бути економічно доцільним, але дрібнодисперсний порошок потрапляє на електрообладнання, рухомі частини та поверхні, тому після спрацювання потрібні очищення й детальний огляд ДГУ.
- ризик забруднення обладнання;
- обмежена видимість після запуску;
- необхідність видалення порошку;
- можливе повторне займання без відсікання палива.
Система газового пожежогасіння «Імпульс»
Для стаціонарного приміщення застосовується модульна система газового пожежогасіння «Імпульс» з одним або кількома модулями, розподільним трубопроводом і газовими насадками.
Насадки розміщують за результатами гідравлічного розрахунку, щоб забезпечити подавання необхідної маси ГВР у встановлений час і рівномірний розподіл по об’єму.
Модулі доцільно встановлювати поза найбільш гарячою та забрудненою зоною, залишаючи доступ для огляду, зважування, перезаправлення й технічного обслуговування.

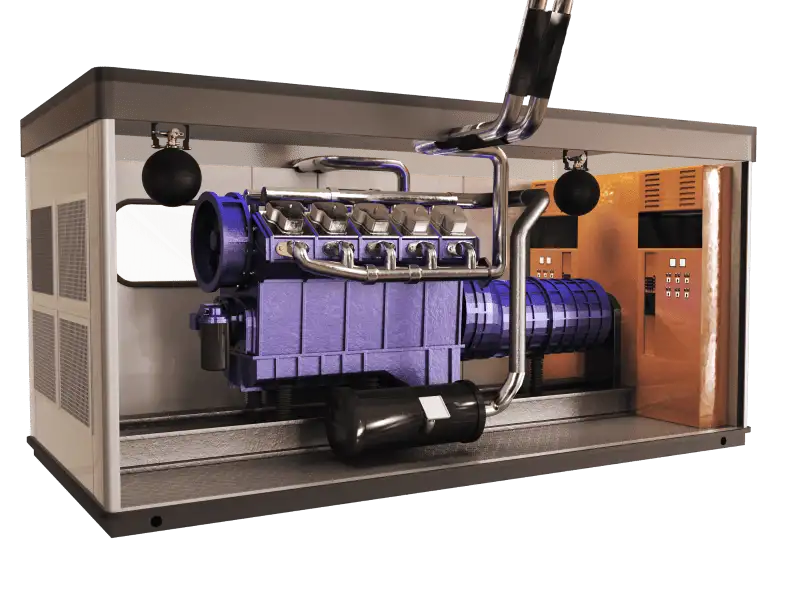

Пожежогасіння контейнерних і мобільних дизель-генераторів
Компактні модулі «Імпульс-14» і «Імпульс-22»
Компактні модулі газового пожежогасіння можна встановлювати всередині контейнера або кожуха ДГУ, якщо їх місткості достатньо для розрахункової маси ГВР.
Захист переміщується разом із установкою
Коли модуль, виявлення, пуск і насадки є частиною контейнерної ДГУ, система залишається змонтованою під час перевезення агрегата на інший майданчик.
Універсальне кріплення
Компактні модулі можуть встановлюватися на стіні або під перекриттям. Кріплення перевіряють на транспортні та вібраційні навантаження.
Вибухозахищене виконання
Якщо проєктом визначено вибухонебезпечну зону, застосовують модулі, пускові пристрої, коробки та кабельні вводи у відповідному виконанні.
Важливо: компактний модуль не підбирають лише за геометричним об’ємом контейнера. Враховують мінімальну температуру, відкриті вентиляційні отвори, потрібну концентрацію, розміщення обладнання та можливість утримання ГВР після пуску.
Вибір газової вогнегасної речовини
У системах «Імпульс» застосовуються конфігурації з HFC-125, HFC-227ea та FK-5-1-12. Речовину вибирають за нормативною концентрацією, температурою експлуатації, умовами перебування людей, доступним місцем для модулів та економічними параметрами.
Компактність за масою
Часто застосовується у технічних приміщеннях без постійного перебування людей. Потребує окремої перевірки безпеки концентрації.
Захист обладнання
Поширене рішення для електротехнічних і технологічних приміщень. Параметри системи визначаються за EN 15004.
Низький залишковий вплив
Застосовується для об’ємного гасіння з урахуванням температури, коефіцієнта заправки та доступного запасу речовини.
Типовий алгоритм роботи системи
- Виявлення пожежі термокабелем, сповіщувачем полум’я або іншими засобами.
- Передавання сигналу до ППКП, контролера ДГУ та диспетчерської системи.
- Аварійне зупинення дизельного двигуна й генератора.
- Закриття електромагнітного або іншого відсічного клапана паливної системи.
- Відключення припливної та витяжної вентиляції, закриття проєктних клапанів.
- Світлозвукове оповіщення та передпускова затримка.
- Запуск модулів і подавання ГВР через насадки.
- Контроль факту випуску, передавання сигналу та блокування повторного запуску ДГУ.
- Після ліквідації пожежі — контроль атмосфери, провітрювання, огляд і відновлення систем.
Без відсікання палива гасіння може бути нестійким
Якщо дизельне паливо або мастило продовжує надходити на гарячі поверхні, після зниження концентрації ГВР можливе повторне займання. Тому паливний клапан, зупинення двигуна й вентиляційні блокування є частиною єдиного проєктного алгоритму.
Вихідні дані для розрахунку та підбору обладнання
Приміщення або контейнер
- довжина, ширина, висота й чистий об’єм;
- відкриті вентиляційні та технологічні отвори;
- мінімальна й максимальна температура;
- розміщення дверей, жалюзі та клапанів;
- можливе місце встановлення модулів і насадків.
Дизель-генераторна установка
- потужність, модель і конструкція кожуха;
- об’єм та розміщення паливного бака;
- паливні й мастильні трубопроводи;
- вихлопна система та гарячі поверхні;
- схема аварійного зупинення й відсікання палива.
Поширені запитання
Чому для ДГУ часто вибирають газове пожежогасіння?
Газова речовина поширюється по захищуваному об’єму та не залишає твердого порошкового залишку на двигуні, генераторі, електроніці й кабельних з’єднаннях.
Чи можна встановити модуль безпосередньо в контейнері?
Так, якщо температура, вібрація, місце встановлення, об’єм і герметичність відповідають технічній документації, а місткості модуля достатньо за розрахунком.
Чи достатньо лише зупинити двигун?
Ні. Потрібно також припинити подавання палива, зупинити вентиляцію, закрити необхідні клапани та заблокувати повторний автоматичний запуск ДГУ.
Які сповіщувачі застосовують у дизель-генераторній?
Термокабель, сповіщувачі полум’я, теплові або димові сповіщувачі. Конкретну комбінацію вибирають за швидкістю розвитку пожежі, вентиляцією, забрудненням і геометрією приміщення.
Чи можна використовувати один модуль «Імпульс-22» для будь-якої ДГУ?
Ні. Кількість і тип модулів визначаються розрахунковою масою ГВР, температурою, чистим об’ємом, негерметичністю й обраною речовиною.
Підібрати систему пожежогасіння для дизель-генератора
Надайте габарити приміщення або контейнера, модель і потужність ДГУ, схему вентиляції, розміщення паливного бака та алгоритм аварійного зупинення. Фахівці «Бранд Майстер» розрахують масу ГВР, підберуть модулі, насадки й компоненти автоматики.
Нормативні та технічні джерела
- ДБН В.2.5-56:2014 «Системи протипожежного захисту» зі Змінами №1 та №2 .
- Система газового пожежогасіння «Імпульс».
- Компактні модулі «Імпульс-14» і «Імпульс-22».
- ДСТУ EN 15004 / EN 15004 — проєктування систем газового пожежогасіння.
- Технічна документація виробника дизель-генераторної установки.
