FK-5-1-12
можливість одночасного захисту 6 об'ємів;
максимальна довжина трубопроводу до 6 м;
повністю автономна;

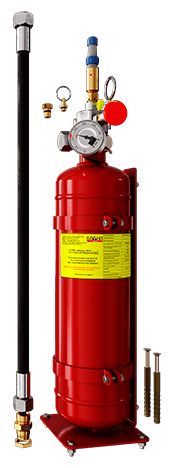

Система газового пожежогасіння автономна (СГПА) ІМПУЛЬС-MINI застосовується для пожежогасіння об'єктів серверних шаф, обладнання зв'язку, приладових та електротехнічних шаф, шаф з горючими рідинами, шаф для зберігання цінних паперів, іншого електронного та технологічного обладнання. Система складається з:
Система газового пожежогасіння автономна СГПА «Імпульс-Mini» для нормальних (Н) або жорстких (Ж) умов експлуатування з місткістю балона 1; 1,5; 3; 5 л буває таких типів:
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ СГПА | |||||
|---|---|---|---|---|---|
| Найменування показників | Од. вим | Імпульс-Mini-1 | Імпульс-Mini-1,5 | Імпульс-Mini-3 | Імпульс-Mini-5 |
| Місткість балона модуля СГПА | л | 1,0+0,10 | 1,5+0,15 | 3,0+0,30 | 5,0+0,50 |
| Тиск в модулі створюваний газом-витискувачем, за температури 20±2 ºС | бар | 25 | |||
| Тип вогнегасної речовини | - | FK-5-1-12 | |||
| Діапазон температур експлуатації | - | від мінус 20 до плюс 50 | |||
| Температура спрацювання сповіщувача пожежного теплового лінійного (в залежності від типу сповіщувача) | ºС | 68/78/88/105/185/218 | |||
| Строк служби, не менше | років | 10 | |||
| Параметри електричного пуску електромеханічного пускача ПТП.Е-4 | |||||
| Пускова напруга на контактах пускача | В | від 0,9 до 30,0 | |||
| Струм повного спрацювання пускача | А | від 0,3 до 1,0 | |||
| Опір електричного ланцюга | Ом | від 1,4 до 3,0 | |||
| Безпечний струм перевірки цілісності електричного ланцюга пускача, не більше | А | 0,01 | |||
Для виявлення займання і пуску СГПА застосовується сповіщувач пожежний тепловий лінійний (термокабель), який прокладається в об’ємі, що захищається та пристрій вводу-виводу типу «ІМ». У разі виникнення пожежі та перевищення порогової температури термокабелю відбувається замикання провідників між собою, це може відбуватися у будь-якій точці перегріву по всій довжині термокабелю. При замиканні провідників термокабелю пристрій вводу-виводу формує електричний сигнал на електромеханічний пускач запірно-пускового пристрою модуля. Вогнегасна речовина, під дією газу-витискувача, з модуля по з’єднувачу гнучкому (або трубопроводу) надходить до насадка, через якій рівномірно розпорошується в об’єм, що захищається.
залежить від параметру негерметичності, який наведено в таблиці нижче. Розрахунок параметру негерметичності наведено в документаціїї на виріб.
| Тип СПГА | Mmax | Vmax |
|---|---|---|
| при параметрі негерметичності до 0,01 м-1 | ||
| Імпульс-Mini-1 | 1,1 | 1,2 |
| Імпульс-Mini-1,5 | 1,65 | 1,8 |
| Імпульс-Mini-3 | 3,3 | 3,6 |
| Імпульс-Mini-5 | 5,5 | 6,0 |
| при параметрі негерметичності від 0,01 м-1 до 0,044 м-1 | ||
| Імпульс-Mini-1 | 1,1 | 1,15 |
| Імпульс-Mini-1,5 | 1,65 | 1,6 |
| Імпульс-Mini-3 | 3,3 | 2,5 |
| Імпульс-Mini-5 | 5,5 | 3,95 |
Типова схема СПГА Імпульс-Mini.
1. Модуль газового пожежогасіння заправлений ГВР 2. З’єднувач гнучкий 3. Електромеханічний пускач ПТП.Е-4
4. Перехідник з’єднувача гнучкого ПЗГ.ІМ.1/2” 5. Фітинг коліно – ФК-12 6. Фітинг трійник – ФТ-12;
7. Насадок НГ.ІМ.ХХХ 8. Труба ТН-12
