Моніторинг Li-ion батарей до появи диму й полум’я
Li-Ion Tamer створює окремий рівень раннього контролю стану літій-іонних батарей: виявляє характерне газовиділення безпосередньо біля батарей і дає системі керування додатковий час для реагування до розвитку теплового розгону.
Li-Ion Tamer — система моніторингу літій-іонних батарей за фізичною ознакою деградації — появою характерних парів електроліту та off-gas. На одній сторінці зібрані два формати рішення: Li-Ion Tamer Gen 3 для масштабованих розподілених систем і Small Li-Ion Tamer для локальних та невеликих об’єктів.
Тепловий розгін починається раніше, ніж з’являється дим
Внутрішнє пошкодження, перегрів, перезаряд або електричне перевантаження можуть спричинити первинне газовиділення літій-іонного елемента. Пари електроліту можуть з’являтися до видимого диму, різкого зростання температури та відкритого полум’я. Саме цей ранній етап і є цільовою зоною роботи Li-Ion Tamer.
Прихована несправність
Локальний дефект, перегрів, перезаряд або інший небезпечний вплив на батарейний елемент.
Off-gas
Елемент виділяє характерні пари електроліту ще до появи видимого диму та полум’я.
Дим і нагрівання
Аварія переходить у стадію, яку можуть зафіксувати традиційні димові та теплові сповіщувачі.
Тепловий розгін
Подія може поширитися на сусідні комірки, модулі або батарейні стійки.
Якщо орієнтуватися лише на дим або високу температуру, вікно для превентивних дій стає меншим. Ранній off-gas сигнал може бути використаний для сповіщення оператора, передавання події в BMS/SCADA, відключення обладнання або запуску іншого погодженого проєктом алгоритму.
Чому BMS і пожежна сигналізація не замінюють off-gas контроль
BMS контролює не все
Електричні параметри й температура батареї не є прямим контролем парів електроліту безпосередньо біля акумуляторів.
Дим — пізніша ознака
Димові та теплові сповіщувачі залишаються обов’язковою частиною пожежної безпеки, але працюють на наступних стадіях розвитку відмови.
Ризик поширення
Відмова одного елемента може вплинути на сусідні комірки та призвести до поширення події і простою критичного обладнання.
Два формати системи для різного масштабу об’єкта
На цій сторінці об’єднані обидва рішення Li-Ion Tamer: від локального контролю окремих акумуляторних шаф до розподіленого моніторингу великих BESS, дата-центрів та критичної інфраструктури.
Li-Ion Tamer Gen 3
Мережева система раннього виявлення газовиділення для великих акумуляторних масивів та критичної інфраструктури.
- сенсори безпосередньо біля батарей;
- централізована обробка та журнал подій;
- інтеграція з інженерними системами;
- масштабування під кількість шаф і зон.
Small Li-Ion Tamer
Конфігурація для локальних об’єктів із меншою кількістю точок контролю та простішою архітектурою.
- UPS і акумуляторні шафи;
- невеликі BESS;
- серверні та телекомунікаційні об’єкти;
- локальні батарейні зони.

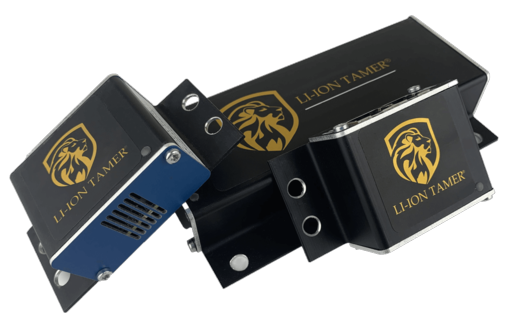

Li-Ion Tamer Gen 3
Li-Ion Tamer Gen 3 — розподілена система контролю газовиділення літій-іонних батарей для раннього попередження про небезпечні зміни у великих акумуляторних масивах.
Система додає незалежний канал фізичного контролю поряд з BMS: сенсори розміщуються безпосередньо у батарейних шафах або поблизу контрольованих модулів, а події централізовано обробляються і передаються у суміжні системи відповідно до проєктної логіки.
- локальне виявлення біля батарей;
- безперервний моніторинг стану мережі та сенсорів;
- масштабування під кількість шаф, стійок і зон;
- централізований журнал подій;
- інтеграція з BMS, SCADA та пожежною автоматикою;
- проєктна адаптація під конкретний об’єкт.
Архітектура Li-Ion Tamer Gen 3
Компоненти системи утворюють єдиний ланцюг від локального виявлення до обробки події та інтеграції із зовнішніми системами.
Small Li-Ion Tamer
Small Li-Ion Tamer — система раннього контролю стану літій-іонних батарей для невеликих об’єктів, де потрібні проста топологія, локальне виявлення та інтеграція без надлишкової інфраструктури.
- UPS і шафи резервного живлення;
- невеликі BESS та локальні накопичувачі;
- серверні й телекомунікаційні шафи;
- акумуляторні кімнати малого масштабу;
- промислові установки з локальними батареями.
Типовий склад Small Li-Ion Tamer
Monitoring sensors
Виявляють характерне газовиділення у контрольованій зоні.
Direct Power Hub
Забезпечує підключення та живлення ланцюга сенсорів.
Контролер
Обробляє стани системи та формує події для інтеграції.
Джерело живлення
Живить компоненти відповідно до прийнятої проєктної схеми.
Кабельна мережа
З’єднує сенсори, хаб і контролер у єдину систему.
Інтерфейсні модулі
Додаються за потреби для передавання сигналів у суміжні системи.
Small чи повна Gen 3 — як обрати
| КРИТЕРІЙ | SMALL LI-ION TAMER | LI-ION TAMER GEN 3 |
|---|---|---|
| Масштаб | Локальні та невеликі об’єкти | Розподілені системи й великі батарейні масиви |
| Архітектура | Компактна конфігурація з мінімально необхідними компонентами | Мережева топологія з розширеною кількістю вузлів |
| Типові об’єкти | UPS, окремі шафи, невеликі BESS | BESS, дата-центри, промислова та критична інфраструктура |
| Розширення | Конфігурація переглядається при зміні масштабу | Передбачене масштабування мережевої системи |
| Інтеграція | Передавання потрібних станів у суміжні системи | Централізована інтеграція та журнал подій |
Логіка раннього реагування
Li-Ion Tamer доповнює BMS і пожежну автоматику окремим рівнем контролю фізичних ознак деградації батареї.
Газовиділення
Під час небезпечних змін елемент починає виділяти характерні пари електроліту.
Виявлення
Сенсор фіксує характерний off-gas у зоні акумуляторного обладнання.
Сигнал
Контролер реєструє подію та передає стан у суміжні системи.
Реагування
Запускається погоджений алгоритм: сповіщення, відключення або інша передбачена проєктом дія.
Типові об’єкти застосування
BESS / УЗЕ
Контейнерні та стаціонарні системи накопичення електричної енергії.
UPS та акумуляторні
Системи резервного живлення та акумуляторні приміщення.
Дата-центри
Критичне ІТ-обладнання з великою кількістю акумуляторних систем.
Телеком
Телекомунікаційні шафи, вузли зв’язку та розподілені об’єкти.
Промислові об’єкти
Локальні та розподілені батарейні системи у технологічному обладнанні.
Критична інфраструктура
Об’єкти, для яких раннє попередження та мінімізація простою мають особливе значення.
Підберемо Li-Ion Tamer під конфігурацію батарей
Для підбору системи потрібні план або схема розміщення батарей, кількість шаф чи модулів, тип об’єкта, топологія BMS/SCADA та опис необхідних сигналів інтеграції. Для невеликих об’єктів підберемо компактний Small Li-Ion Tamer, для великих масивів — масштабовану Gen 3.
Поширені запитання про Li-Ion Tamer
Що виявляє Li-Ion Tamer?
Система контролює характерні ознаки газовиділення та пари електроліту біля літій-іонних батарей, створюючи окремий канал раннього попередження.
Чи замінює Li-Ion Tamer BMS?
Ні. Li-Ion Tamer доповнює BMS окремим фізичним контролем off-gas. BMS продовжує виконувати свої функції контролю електричних та температурних параметрів.
Чи замінює off-gas система пожежну сигналізацію?
Ні. Димові та теплові сповіщувачі залишаються елементами пожежної безпеки. Off-gas моніторинг додає більш ранній рівень виявлення деградації батареї.
Коли обирати Small Li-Ion Tamer?
Для локальних і невеликих об’єктів: окремих акумуляторних шаф, UPS, невеликих BESS, серверних та телекомунікаційних систем.
Коли потрібна Li-Ion Tamer Gen 3?
Для великих і розподілених батарейних масивів, де потрібні масштабована мережева архітектура, централізована обробка подій та інтеграція.
Які дані потрібні для підбору?
План або схема розміщення батарей, кількість шаф чи модулів, тип і масштаб об’єкта, а також вимоги до передавання сигналів у BMS, SCADA або пожежну автоматику.
