Комплексний захист дизель-генераторних, приміщень зберігання палива, електрощитових і фільтровентиляційних камер у складі укриттів, сховищ та споруд подвійного призначення.
Протипожежна безпека укриттів і захисних споруд цивільного захисту
Захист людей і систем життєзабезпечення: дизель-генераторних, приміщень зберігання палива, електрощитових, фільтровентиляційних камер та інших технічних зон захисної споруди.
Сучасна захисна споруда цивільного захисту повинна не лише забезпечувати фізичний захист людей, а й підтримувати роботу освітлення, вентиляції, зв’язку, водопостачання, аварійного електроживлення та систем контролю. Водночас саме технічні приміщення містять основні джерела пожежного ризику.
Протипожежне рішення формується зонально. Приміщення для перебування людей, дизель-генераторна, запас палива, електрощитова та фільтровентиляційна камера мають різне пожежне навантаження, тому потребують окремого вибору сповіщувачів, автоматики, блокувань і способу пожежогасіння.

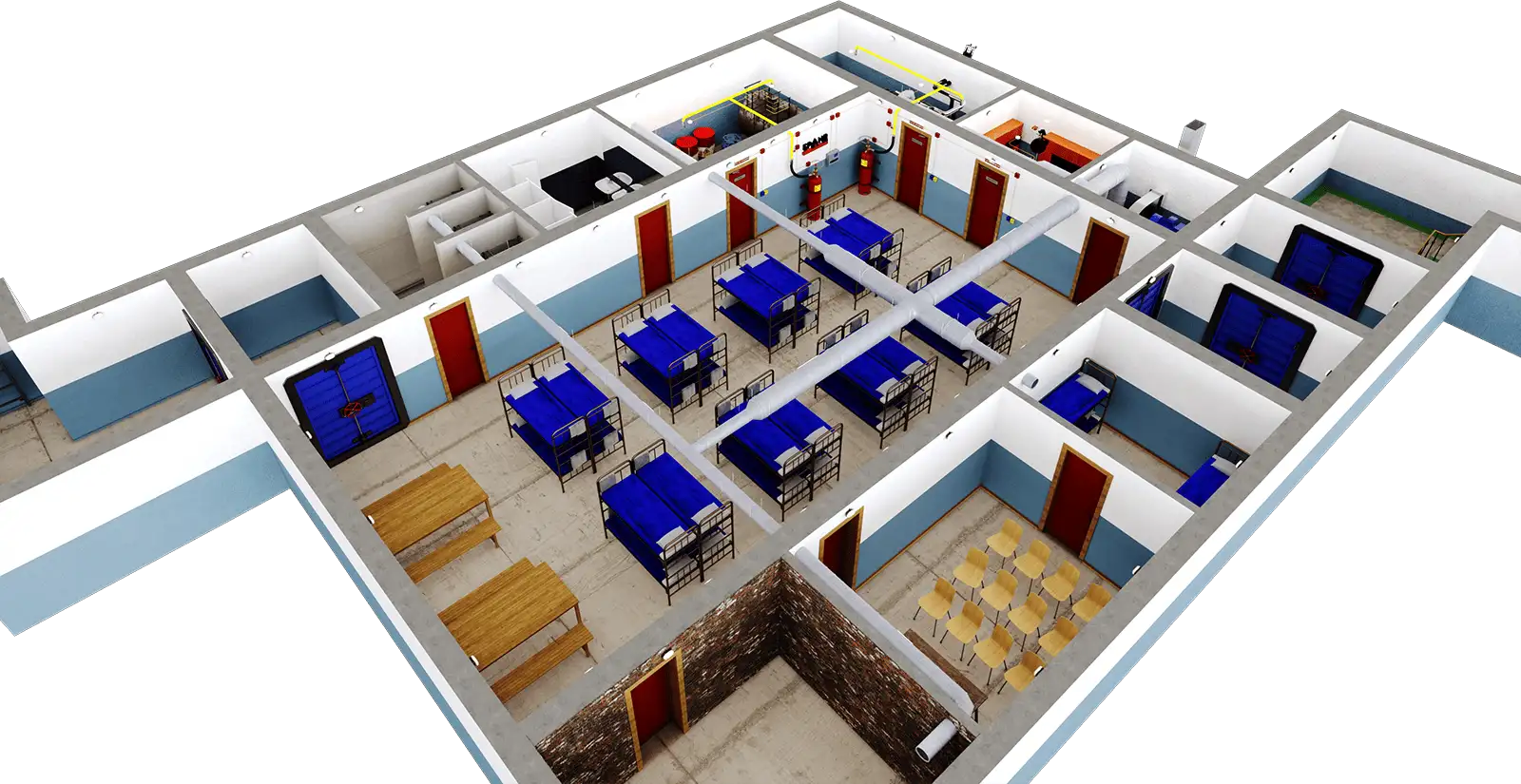

Типи захисних споруд і склад приміщень
Офіційна термінологія розрізняє сховища, протирадіаційні укриття, споруди подвійного призначення із захисними властивостями та інші об’єкти фонду захисних споруд. Конкретний склад приміщень залежить від виду споруди, місткості, режиму використання та інженерного обладнання.

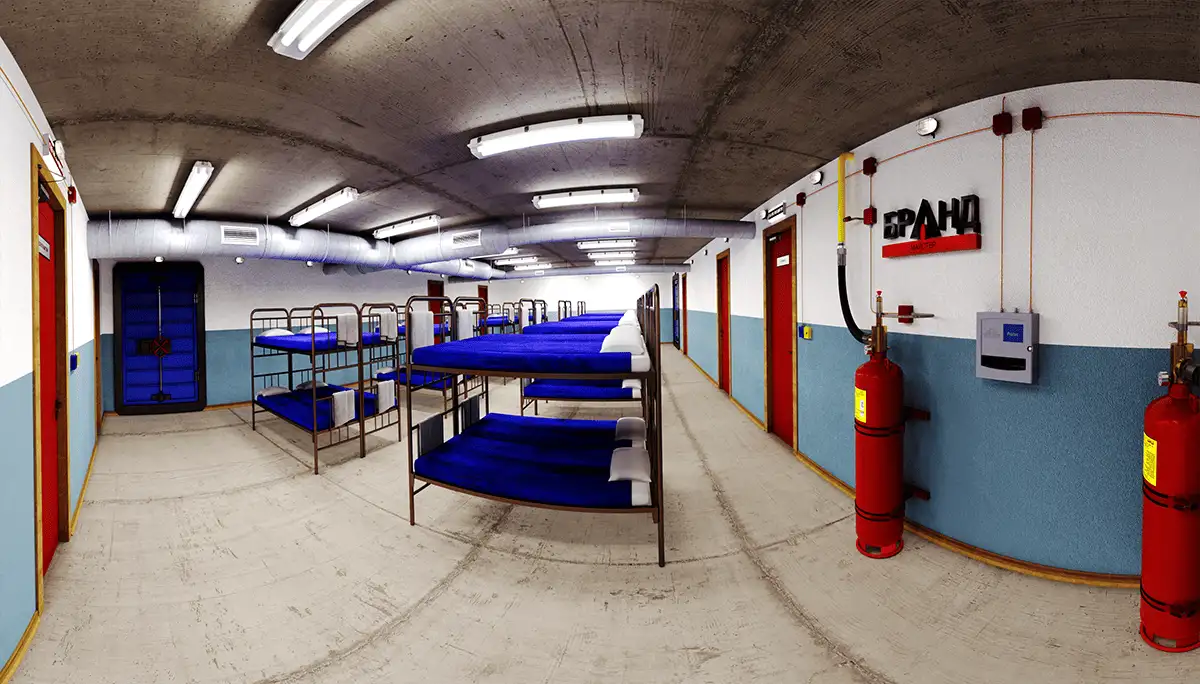

Приміщення для людей
Зони перебування, відпочинку, приймання їжі, санітарні приміщення та медичний пост.
Аварійне електроживлення
Дизель-генераторна установка, паливна система, автоматика та допоміжне обладнання.
Зберігання палива
Оперативний запас дизельного палива, резервуари, трубопроводи та запірна арматура.
Електрощитова
Розподільні щити, АВР, перетворювачі, акумуляторні системи та кабельні вводи.
Фільтровентиляція
Вентилятори, електродвигуни, фільтри, клапани, повітроводи та автоматика.
Допоміжні системи
Насосні, зв’язок, диспетчеризація, водопостачання та інші системи життєзабезпечення.
Основні пожежні ризики захисної споруди
Дизель-генераторна
Витік палива або мастила, гарячі поверхні, вихлопна система, генератор і електрична автоматика.
Запас палива
Розлив горючої рідини, випаровування, пошкодження резервуара, трубопроводу або арматури.
Електрощитова
Коротке замикання, перевантаження, ослаблені контакти, електрична дуга та перегрівання кабелів.
Фільтровентиляція
Перегрівання двигунів, пошкодження кабельних з’єднань, автоматики або вентиляторного обладнання.

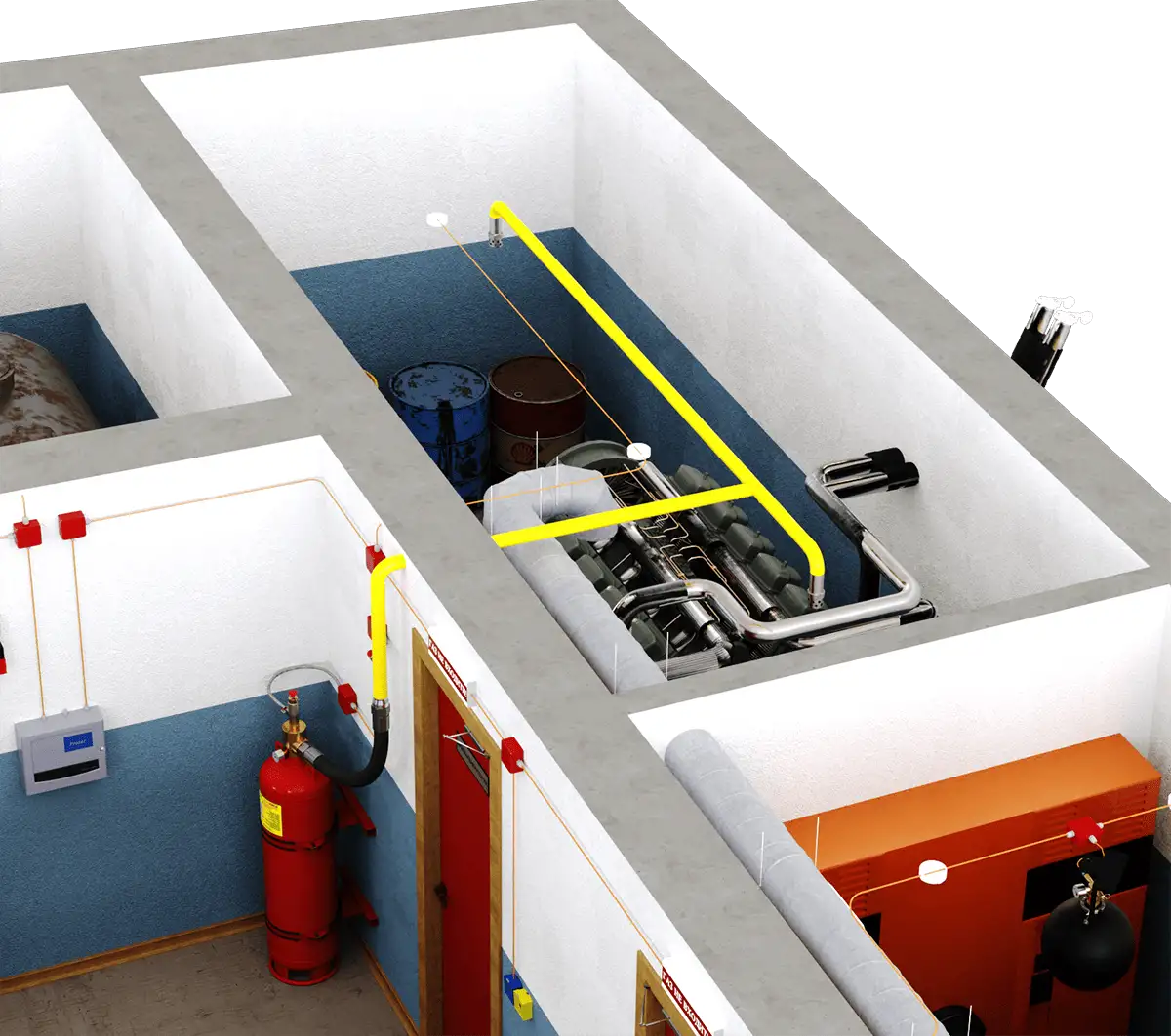

Протипожежний захист дизель-генераторної
Джерелом пожежі може стати витік палива або мастила на гарячі поверхні, несправність електропроводки, перегрівання генератора чи відмова системи охолодження. Протипожежна автоматика повинна взаємодіяти з аварійним зупиненням ДГУ та відсіканням подавання палива.
Для закритої генераторної може застосовуватися система газового пожежогасіння «Імпульс», якщо проєктом забезпечені необхідна герметичність, припинення подавання палива, відключення вентиляції та безпечний алгоритм пуску.
Детальніше: пожежогасіння дизель-генератора.

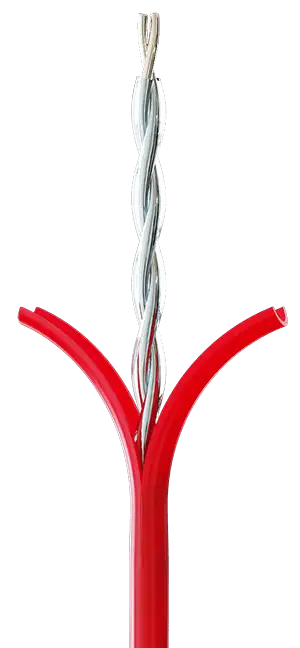

Для раннього виявлення перегрівання може застосовуватися тепловий лінійний пожежний сповіщувач TH. Термокабель прокладають уздовж паливних і мастильних трубопроводів, біля генератора, вихлопної системи та інших зон ризику відповідно до допустимої робочої температури й інструкції виробника.
Термокабель не слід довільно намотувати на агрегат. Маршрут, відстань від гарячих поверхонь, тип оболонки та поріг спрацювання визначають за картою температур і технічною документацією.

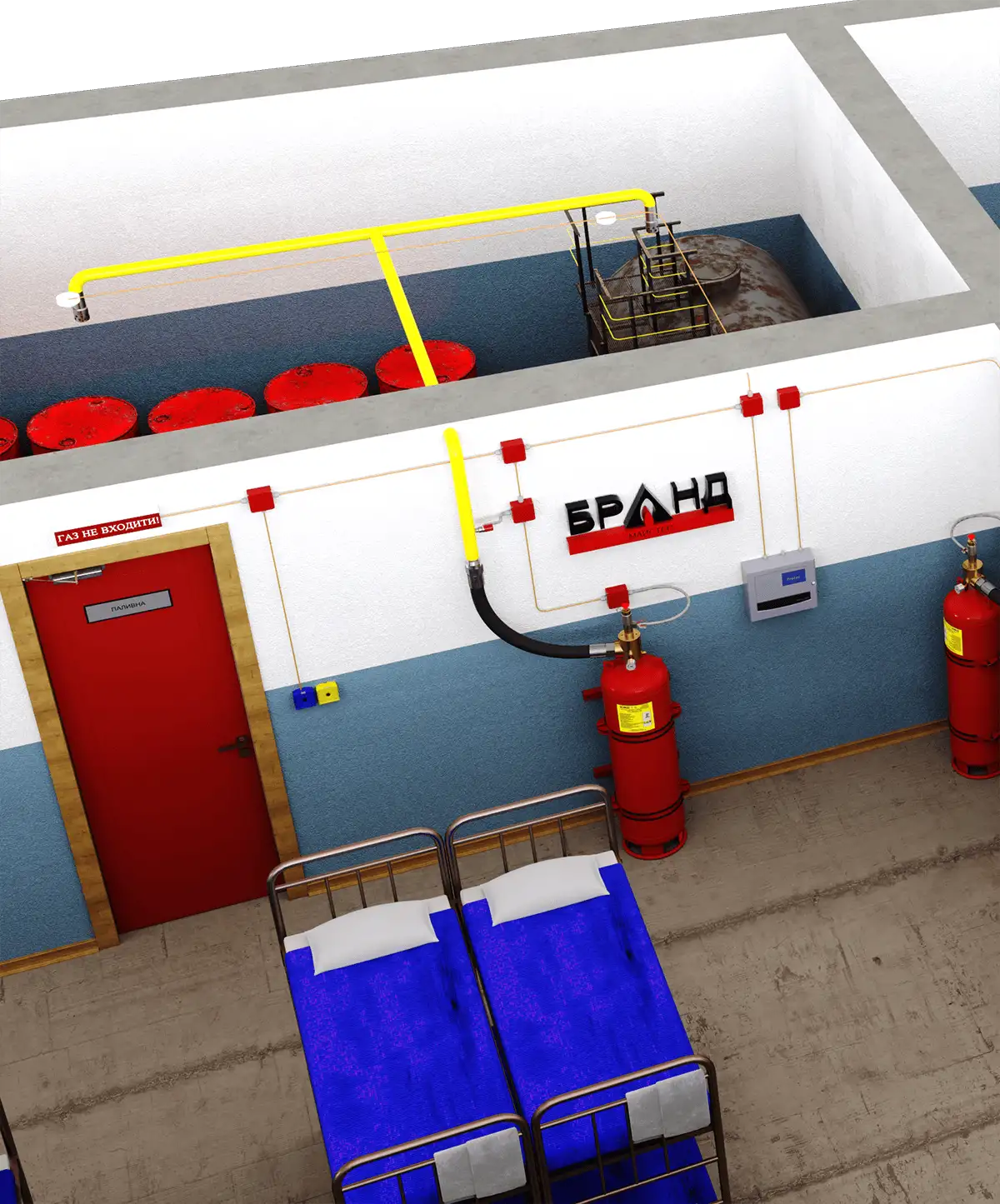

Приміщення зберігання паливно-мастильних матеріалів
Вибір способу пожежогасіння залежить від виду й обсягу палива, конструкції резервуарів, можливого розливу, вентиляції, герметичності приміщення та категорії вибухопожежної небезпеки.
Можуть розглядатися порошкові, пінні, водяні або газові рішення. Газове пожежогасіння застосовують лише за умови припинення подавання палива та можливості утримати розрахункову концентрацію. Для вибухонебезпечних зон компоненти системи повинні мати відповідне виконання.
Вибір ГВР виконують не лише за ціною, а з урахуванням розрахункової концентрації, безпеки людей, температури, екологічних обмежень і сумісності з обладнанням. Див. критерії вибору вогнегасної речовини.
Важливо: технічні приміщення з паливом повинні бути відокремлені від зон перебування людей. Система пожежогасіння не замінює контроль витоку, аварійне відсікання, вентиляцію, герметичність резервуарів і правильне зберігання палива.

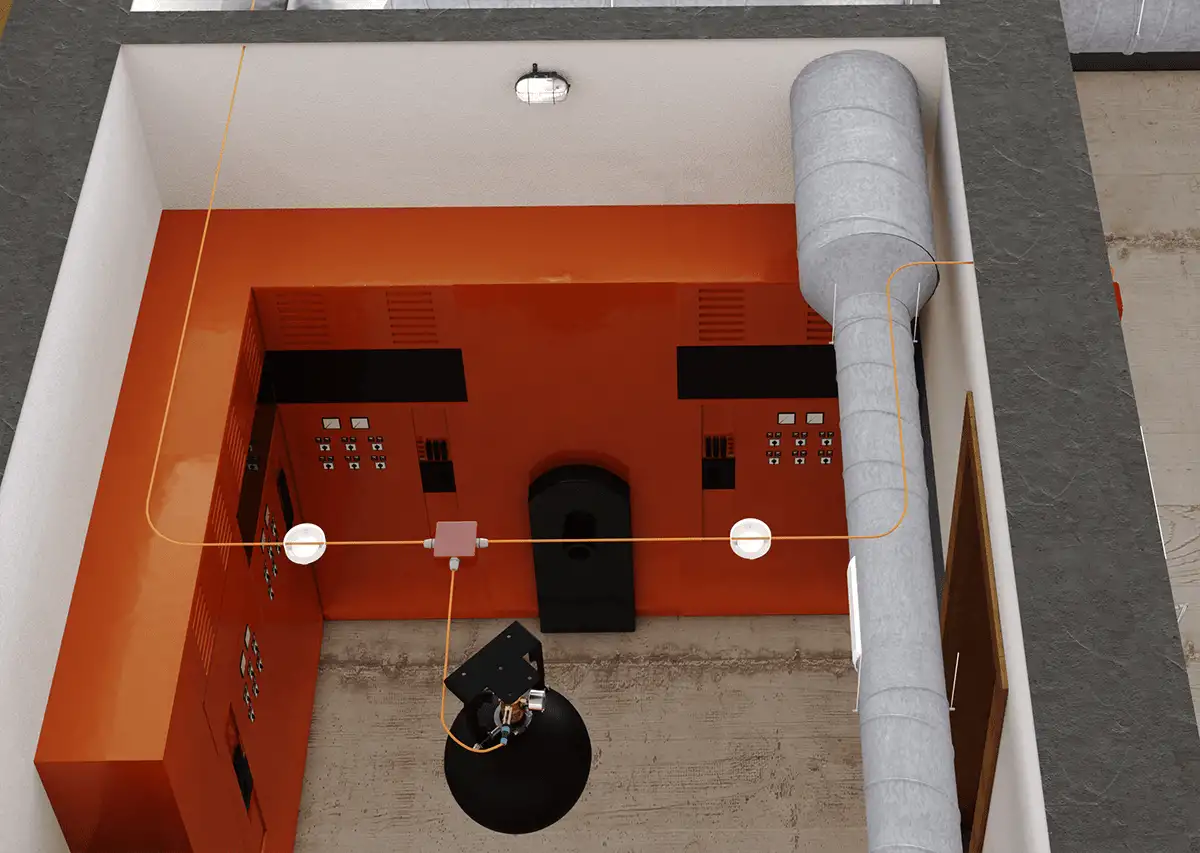

Газове пожежогасіння електрощитової
Основні ризики електрощитової — коротке замикання, перевантаження, підвищений перехідний опір у місцях з’єднання, електрична дуга та пошкодження кабельної ізоляції.
Для невеликих закритих електротехнічних приміщень можуть застосовуватися компактні модулі «Імпульс-14» і «Імпульс-22». Конкретне виконання, тип пуску, кількість ГВР і розміщення модуля визначають розрахунком та проєктом.
Автоматичний запуск повинен бути узгоджений із пожежною сигналізацією, відключенням вентиляції, оповіщенням і безпекою персоналу.

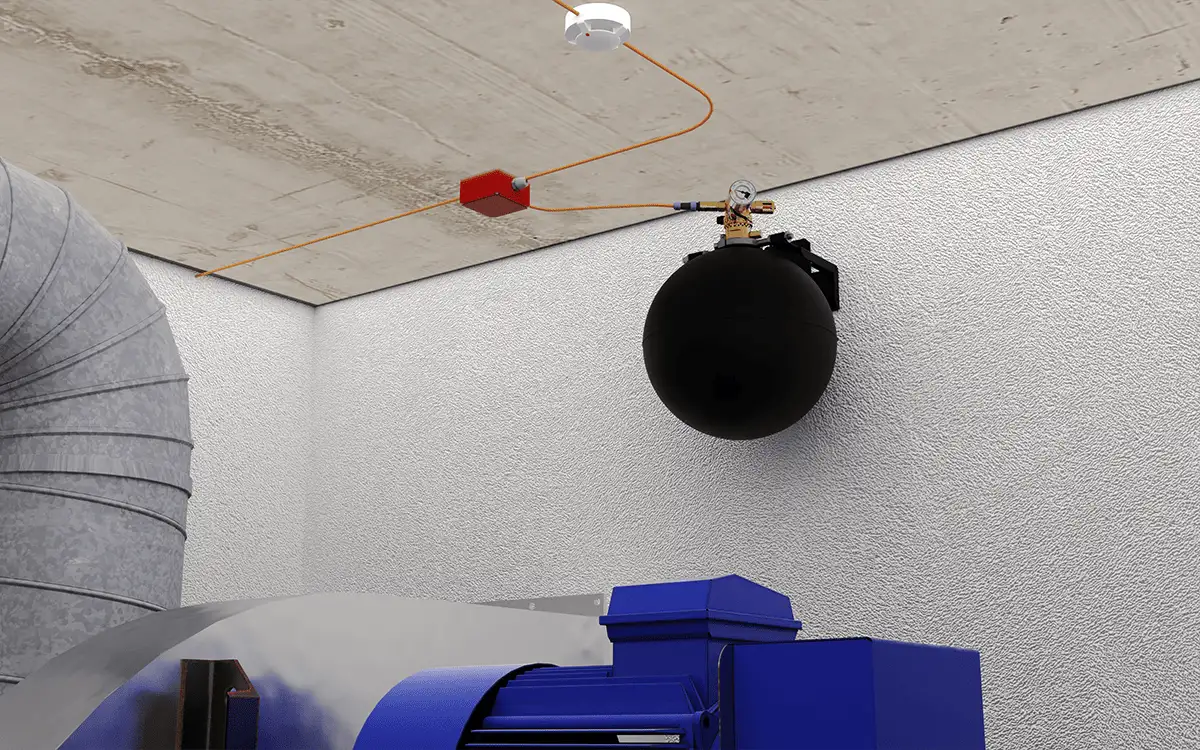

Захист фільтровентиляційної камери
Фільтровентиляційна камера є критичною для життєзабезпечення укриття. Пожежа електродвигуна, кабелю або автоматики може призвести до втрати подавання очищеного повітря й ускладнити перебування людей у споруді.
Спосіб захисту визначають за складом обладнання та об’ємом приміщення. Для закритої камери з електричним обладнанням може застосовуватися газове пожежогасіння компактними модулями «Імпульс-14» або «Імпульс-22».
Під час пуску необхідно перевести вентилятори й клапани в проєктний стан, щоб не допустити винесення ГВР у приміщення з людьми та забезпечити утримання розрахункової концентрації в захищуваній зоні.
Типовий алгоритм взаємодії систем
- Виявлення перегрівання, диму, полум’я або іншої ознаки пожежі.
- Передавання сигналу до ППКП, пожежного поста або системи диспетчеризації.
- Світлозвукове оповіщення та блокування входу в технічне приміщення.
- Аварійне зупинення обладнання й припинення подавання палива, якщо це передбачено.
- Відключення вентиляції та переведення клапанів у проєктний стан.
- Передпускова затримка й автоматичний випуск вогнегасної речовини.
- Контроль факту пуску та передавання стану системи.
- Після гасіння — контроль атмосфери, провітрювання, огляд і відновлення систем.
Безпека людей. Газове пожежогасіння технічної зони не повинно створювати неконтрольоване надходження ГВР до приміщень постійного перебування людей. Межі захищуваного об’єму, вентиляційні клапани, передпускове оповіщення та порядок допуску після пуску визначаються проєктом.
Чинні нормативні вимоги
Закон України №2486-IX
Закон від 29.07.2022 вніс зміни до законодавства щодо забезпечення вимог цивільного захисту під час планування та забудови територій.
ДБН В.2.2-5:2023
Чинні норми для проєктування та будівництва сховищ, протирадіаційних укриттів і споруд подвійного призначення.
ДБН В.2.5-56:2014 зі змінами
Встановлює вимоги до систем протипожежного захисту. Потрібно застосовувати актуалізовану редакцію зі Змінами №1 та №2.
Що змінено порівняно з попередньою версією сторінки
Посилання на попередню редакцію норм для захисних споруд та її пункти вилучено. У нормативному блоці використано номер чинного Закону України №2486-IX. Конкретну необхідність АСПГ і тип системи потрібно визначати за чинними редакціями норм та проєктними характеристиками об’єкта.
Вихідні дані для проєктування
Будівельні та технологічні дані
- тип захисної споруди, місткість і режим використання;
- плани, розрізи, об’єми та межі технічних приміщень;
- вентиляція, клапани, двері, отвори й оцінка герметичності;
- характеристики ДГУ, паливної системи та електрообладнання;
- категорії вибухопожежної й пожежної небезпеки.
Автоматика та безпека
- схема пожежної сигналізації та диспетчеризації;
- алгоритми аварійного зупинення й відсікання палива;
- керування вентиляцією та клапанами;
- передпускове оповіщення й ручний пуск;
- порядок провітрювання та допуску персоналу після пуску.
Поширені запитання
Чи можна застосовувати газове пожежогасіння в укритті?
Так, насамперед для відокремлених технічних приміщень. Проєкт повинен виключати неконтрольоване надходження ГВР у зони перебування людей та передбачати оповіщення, вентиляційні блокування і безпечний допуск після пуску.
Який сповіщувач застосувати біля дизель-генератора?
Може застосовуватися термокабель, сповіщувач полум’я або комбіноване рішення. Вибір залежить від геометрії, температур, вентиляції, типу палива та сценаріїв пожежі.
Чи обов’язково застосовувати «Імпульс-14» або «Імпульс-22»?
Ні. Це один із можливих варіантів для невеликих закритих технічних приміщень. Тип і кількість модулів визначаються розрахунком об’єму, негерметичності та потрібної маси ГВР.
Чи можна захищати приміщення з паливом тільки газовою системою?
Рішення залежить від виду й обсягу палива, можливого розливу, вентиляції та герметичності. Для окремих сценаріїв можуть бути доцільні пінні, водяні або порошкові системи.
Які нормативи потрібно використовувати у 2026 році?
Для захисних споруд — ДБН В.2.2-5:2023, для систем протипожежного захисту — актуалізований ДБН В.2.5-56:2014 зі Змінами №1 та №2, а також інші профільні норми для конкретного об’єкта.
Замовити протипожежне рішення для укриття
Надайте плани захисної споруди, характеристики дизель-генератора, паливної системи, електрощитової, вентиляції та перелік технічних приміщень. Фахівці «Бранд Майстер» підберуть систему виявлення, автоматику, газове або інше пожежогасіння для кожної зони.
Нормативні та технічні джерела
- Закон України від 29.07.2022 №2486-IX.
- ДБН В.2.2-5:2023 «Захисні споруди цивільного захисту».
- ДБН В.2.5-56:2014 «Системи протипожежного захисту» зі змінами.
- ДБН В.1.1-7:2016 «Пожежна безпека об’єктів будівництва. Загальні вимоги».
- ДСТУ EN 15004 / EN 15004 — системи газового пожежогасіння.
