Технічне рішення для монтажу газового пожежогасіння без виконання зварювальних робіт безпосередньо у захищуваному приміщенні.
Газове пожежогасіння без зварювання на об’єкті
Монтаж модульної системи «Імпульс» із пристроєм випускним ПВ без прокладання розгалуженого зварного трубопроводу всередині захищуваного приміщення.
Потреба у газовому пожежогасінні нерідко виникає після завершення будівельних робіт і введення приміщення в експлуатацію. Виконання зварювання у такому разі може бути обмежене через чистоту середовища, працююче обладнання, оздоблення або неможливість зупинити технологічний процес.
Це особливо актуально для чистих приміщень у медицині, фармацевтичному й електронному виробництві, а також для серверних, комутаційних, лабораторних та інших технічних приміщень із чутливим обладнанням.
Чому зварювання у готовому приміщенні може бути небажаним
Чистота виробничого середовища
Зварювання утворює пил, окалину, аерозолі й продукти горіння, несумісні з режимом чистого приміщення.
Вогневі роботи
Потрібні наряд-допуск, очищення зони, захист обладнання, пожежний нагляд і контроль після завершення робіт.
Працююче обладнання
Іскри, нагрівання та металеві частинки можуть пошкодити електроніку, технологічні установки або оздоблення.
Складний маршрут трубопроводу
У готовій стелі або фальшпідлозі часто немає місця для прокладання й закріплення розгалуженої мережі.
Зупинка виробництва
Тривалі монтажні роботи можуть вимагати зупинки процесу, демонтажу огороджень і повторної кваліфікації чистої зони.
Відновлення приміщення
Після робіт можуть бути потрібні очищення, герметизація проходок, відновлення покриттів і контроль параметрів середовища.
Технічне рішення: модуль із пристроєм випускним ПВ
У конфігурації без зварювання на об’єкті пристрій випускний ПВ встановлюється безпосередньо на випускний патрубок запірно-пускового пристрою модуля за допомогою накидної гайки.
На кінці ПВ встановлюється газовий насадок НГ, який забезпечує випуск і розподіл газової вогнегасної речовини в захищуваному об’ємі.
Така конфігурація усуває необхідність прокладати розподільний трубопровід від модуля до насадка та виконувати зварні з’єднання безпосередньо у чистому або вже введеному в експлуатацію приміщенні.
Принцип рішення: модуль установлюють у межах захищуваного об’єму або безпосередньо біля нього, а довжину пристрою випускного підбирають так, щоб насадок знаходився у розрахунковому місці випуску ГВР.
Розшифровка позицій на схемі

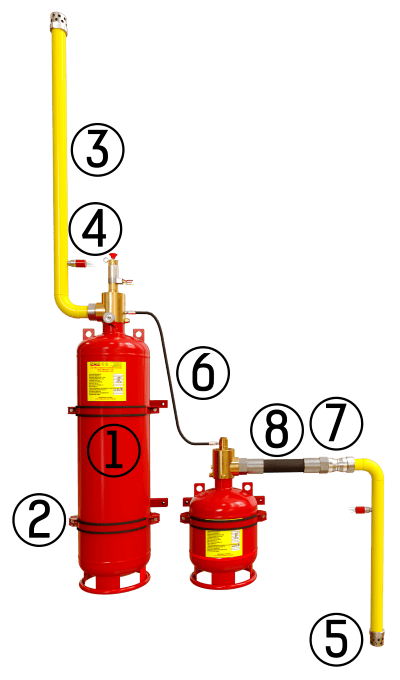

На зображенні показано основні та додаткові компоненти системи газового пожежогасіння «Імпульс». Нумерація нижче відповідає позначенням безпосередньо на схемі.
Модуль газового пожежогасіння «Імпульс»
Модуль із розрахунковою масою газової вогнегасної речовини. Місткість і тип виконання визначають за параметрами захищуваного об’єму.
Хомут балона стіновий ХБС.325
Кріплення для встановлення та фіксації модуля на несучій будівельній конструкції.
Пристрій випускний ПВ
Приєднується безпосередньо до запірно-пускового пристрою модуля та подає ГВР до газового насадка.
Сигналізатор тиску СТУ-150
Формує електричний сигнал про надходження газової вогнегасної речовини у тракт випуску після спрацювання модуля.
Насадок газовий НГ
Забезпечує випуск і розподіл газової вогнегасної речовини в межах захищуваного об’єму.
З’єднувач гнучкий пневмопуску ЗГП-6-1000
Застосовується для пневматичного запуску та об’єднання модулів у конфігураціях із кількома балонами.
Ніпель приварний під ЗГ НП-33 (50)
Перехідний елемент для приєднання гнучкого з’єднувача у відповідній трубній конфігурації системи.
З’єднувач гнучкий ЗГ-33(50)-1000
Застосовується для приєднання модуля до колектора або розподільного трубопроводу в багатомодульній системі.
Умови та обмеження конфігурації
Один об’єм — один модуль
Рішення з одним пристроєм випускним застосовується, коли необхідну масу ГВР можна розмістити в одному модулі та забезпечити випуск в один захищуваний об’єм.
Розрахунок насадка
Діаметр отворів, тип насадка та місце встановлення визначають за потрібною витратою і вимогами до часу випуску ГВР.
Герметичність об’єму
Приміщення повинно забезпечувати створення й утримання розрахункової концентрації протягом установленого часу.
Фальшпідлога і фальшстеля
Якщо вони є окремими захищуваними об’ємами, для них потрібні окремі точки випуску та відповідне проєктне рішення.
Послідовність реалізації рішення
- Обстеження приміщення та визначення меж захищуваного об’єму.
- Розрахунок маси ГВР відповідно до ДСТУ EN 15004 / EN 15004.
- Перевірка, чи достатньо одного модуля для розрахункової маси ГВР.
- Вибір місця встановлення модуля та типу кріплення.
- Підбір довжини й діаметра пристрою випускного ПВ.
- Гідравлічний розрахунок насадка та визначення його розташування.
- Монтаж пожежної автоматики, оповіщення і технологічних блокувань.
- Перевірка герметичності, випробування та введення системи в експлуатацію.
Де доцільне пожежогасіння без зварювання на об’єкті
Чисті приміщення
Медицина, фармацевтика, мікроелектроніка та контрольовані виробничі середовища.
Серверні
Невеликі серверні, комутаційні та телекомунікаційні приміщення з готовим оздобленням.
Лабораторії
Приміщення з чутливими приладами, де потрібно мінімізувати пил і гарячі роботи.
Електрощитові
Закриті електротехнічні приміщення, де достатньо одного модуля для розрахункової маси ГВР.
Архіви та сховища
Невеликі герметизовані об’єми, у яких небажане застосування води або порошку.
Діючі виробництва
Зони, де зварювання створює ризик забруднення, пошкодження або тривалої зупинки процесу.
Поширені запитання
Чи повністю виключається трубопровід?
Розгалужена трубна мережа не застосовується. Випуск ГВР від модуля до насадка виконується через готовий пристрій випускний ПВ.
Чи можна використати сантехнічні різьбові фітинги?
Лише наявність відповідної різьби недостатня. Компонент повинен мати підтверджені характеристики тиску, матеріалу, герметичності та бути допущеним виробником до застосування у системі.
Чому діє обмеження «один об’єм — один модуль»?
Пристрій випускний забезпечує подавання ГВР від одного модуля до одного насадка. Для одночасного захисту декількох об’ємів або роботи кількох модулів потрібна інша трубна конфігурація.
Чи можна захищати фальшпідлогу окремо?
Так, але якщо фальшпідлога є окремим захищуваним об’ємом, для неї потрібно передбачити окремий випуск ГВР і виконати окремий розрахунок або узгоджену багатозонну конфігурацію.
Які дані потрібні для підбору?
Потрібні габарити приміщення, висота, фальшпідлога й фальшстеля, температура, відкриті отвори, вентиляція, розміщення обладнання та обрана газова вогнегасна речовина.
Підібрати систему без зварювання на об’єкті
Надайте план приміщення, його габарити, висоту, інформацію про фальшпідлогу, фальшстелю, вентиляцію й доступне місце для модуля. Фахівці «Бранд Майстер» перевірять можливість конфігурації з пристроєм випускним ПВ.
Нормативні та технічні джерела
- Технічні характеристики пристрою випускного ПВ.
- Компоненти системи газового пожежогасіння «Імпульс».
- Система газового пожежогасіння «Імпульс».
- ДСТУ EN 15004 / EN 15004 — проєктування систем газового пожежогасіння.
