Висота установки

  • Клас А – понад 15 м;
  • Клас В – до 15 м;
  • Клас С – до 8 м;
  • Максимальна відстань між повітрозабірними отворами 10,5 м та відповідно 5,25 м від стіни;
  • При захисті приміщень довільної форми відстані визначається виходячи з того, що площа, що захищається одним отвором, має форму кола радіусом 7,5 м;

СИСТЕМА РАННЬОГО ВИЯВЛЕННЯ

АСПІРАЦІЙНИЙ СПОВІЩУВАЧ

Час транспортування проби повітря
x
c, для класса А
x
c, для класса B
x
c, для класса C

Переваги

  • Можливість встановлення на висоті понад 15 м;
  • Економія на монтажі та обслуговуванні на великих висотах;
  • Робота в складних умовах довкілля завдяки додатковим аксесуарам: фільтрів, дренажних пристроїв;
  • Застосування капілярних трубок дозволяє зберегти естетику та локально захистити небезпечні ділянки;
  • Незамінне рішення для серверних і ЦОД так як система кондиціювання при реальній пожежі затягуватиме дим і точковий сповіщувач спрацює, коли вже будуть нанесені непоправні втрати.

Технические характеристики и требования к извещателям

Основными характеристиками аспирационных извещателей являются чувствительность и время транспортировки, которые регламентируются стандартом ДСТУ EN 54-20. В соответствии с ДСТУ EN 54-20 аспирационные извещатели разделяются на три класса:

Класс А – извещатели высокой чувствительности 0,05 дБ/м Центры обработки данных, чистые производственные помещения, хранилища, архивы, диспетчерские вышки, медицинские учреждения с дорогостоящим оборудованием, радио и телевизионные центры, серверные
Класс В – извещатели повышенной чувствительности 0,15 дБ/м Объекты с массовым скоплением людей: торговые и развлекательные центры, выставочные залы, театры, кинотеатры, стадионы, атриумы, крытые стадионы, цирки
Класс С – извещатели стандартной чувствительности 2 дБ/м Холодильные склады, лифтовые, кабельные каналы, логистические склады, складские помещения

На сьогоднішній день у виробників аспіраційних пожежних димових сповіщувачів (АПДС) застосовується одна технологія виявлення загоряння – лазерна або світлодіодна оптична. АПДС типу Cirrus HYBRID – єдиний пристрій, в я кому реалізовані дві технології виявлення загоряння:

Хмарна камера Cloud Chamber Detector (ССD) заснована на принципі камери Вільсона. При нагріванні і в подальшому перегріві матеріалу утворюються частинки, розміром менше довжини хвилі видимого світла (субмікронні частки) і в кількості, що набагато перевищує число часток, присутніх в нормальному навколишньому середовищі. АПДС типу Cirrus HYBRID використовує принцип так званої «хмарної» камери Вільсона, для виявлення субмікронних частинок, які генеруються на ранніх і подальших стадіях виникнення загоряння. Зразок відфільтрованого повітря доставляється до камери виявлення за допомогою вентилятора, частина якого відводиться до зволожувача. При 100% відносній вологості, зразок надходить в «хмарну» камеру, де після охолодження і швидкого вакуумного розширення, частки води конденсуються у вигляді дрібних часток. Таким чином частки утворюють велику кількість крапель, що призводить до утворення хмари, які фіксуються вимірювальною системою «хмарної» камери. Щільність хмари пропорційна числу наявних часток. «Хмарна» камера раннього виявлення зарекомендувала себе, як найбільш рання технологія виявлення загоряння, так як вона може виявляти оптично невидимі частинки продуктів горіння до утворення видимого диму.

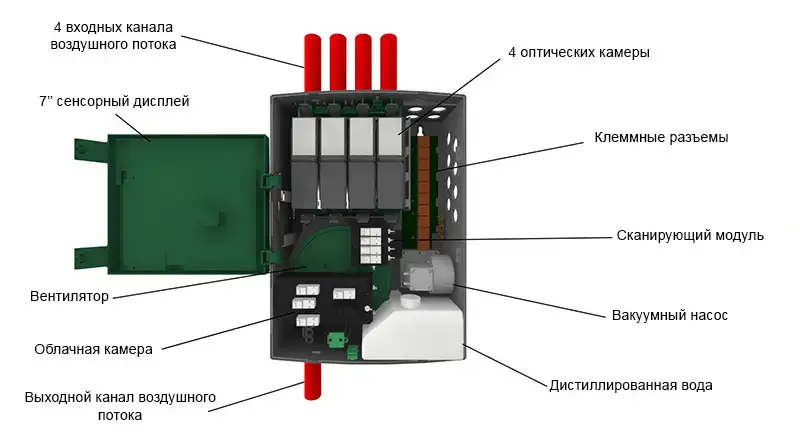

Устройство аспирационного извещателя Cirrus HYBRID

Оптична камера Scatter Chamber Detector (SCD). При надходженні повітря в оптичну камеру, проба повітря проходить очистку від пилу і забруднень. Після цього проба повітря потрапляє до відкаліброваної камери, в якій при наявності диму світловий луч розсіюється і виявляється фото чутливим елементом. Чутливість оптичної камери у багато разів більша, ніж чутливість звичайного «точкового» сповіщувача.

У зв’язку з тим, що оптична камера чутлива до пилу так само, як і до диму, АПДС типу Cirrus HYBRID використовує «хмарну» камеру в якості первинної технології виявлення загоряння. Використання двох технологій дозволяє АПДС типу Cirrus HYBRID виявляти загоряння на ранніх стадіях, зводячи до мінімуму помилкові тривоги.

ОСОБЛИВОСТІ ТА ПЕРЕВАГИ

  • Єдиний АПДС з використанням подвійної технології виявлення по двох камерах;
  • Унікальна «хмарна» камера виявлення – первинна технологія виявлення загоряння;
  • Оптична камера виявлення – вторинна технологія виявлення загоряння;
  • Широкий діапазон чутливості від 0 до 20% obs/м;
  • Гібридна «розумна технологія» перевірки несправності та розпізнавання помилкових тривог;
  • 7’’ сенсорний ЖК екран.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Робочий діапазон напруги 20 - 28 В
Струм споживання 300 мА в черговому режимі (при 24В і 30% швидкості вентилятора);
400 мА в черговому режимі (при 24В і 100% швидкості вентилятора);
Робочий діапазон температур від 0 °С до 45 °С
Температура зразків повітря від -20 °C до 60 °C
Діапазон вологості від 10% до 95% (без конденсації)
Ступінь захисту IP 30
Повітрозабірний трубопровід 4 вхідні канали з можливістю підключення труб з загальною максимальною довжиною до 630 м
Програмовані входи 3 контрольовані входи, які можуть використовуватись для дистанційного скидання, відключення
Програмовані вихідні реле 5 реле «сухий» контакт (NO) 1А, 30В;
1 реле загальної несправності (NC).
Журнал подій 24 000
Налаштування чутливості у відповідності до EN 54-20 Клас А – мах. 9 точок відбирання на канал;
Клас В – мах. 11 точок відбирання на канал;
Клас С – мах. 11 точок відбирання на канал.
Діапазон чутливості 0,1 ... 11 % / м
