ProPoint PLUS OP4S та ProPoint PLUS OPCO: що змінилося в аспіраційному виявленні пожежі
Аспіраційні пожежні димові сповіщувачі застосовуються на об’єктах, де важливо виявити загоряння на ранній стадії або де традиційні точкові димові сповіщувачі працюють менш ефективно. Це серверні та центри обробки даних, склади, логістичні комплекси, холодильні камери, архіви, виробничі приміщення, атріуми та об’єкти з високими стелями або складними повітряними потоками.
Серія ProPoint PLUS бренду Protec, A Bosch Company — це аспіраційні пожежні димові сповіщувачі з активним забором повітря через мережу трубопроводів. Один прилад може контролювати до чотирьох незалежних повітрозабірних каналів, що дозволяє окремо ідентифікувати зону, в якій виникла пожежна небезпека.
Раніше в цій серії широко застосовувалась модель ProPoint PLUS OPCO — комбіноване рішення з оптичною камерою та додатковим CO-сенсором. Актуальною альтернативою є ProPoint PLUS OP4S — оптична версія з чотирма високочутливими детекторами SCD, розрахована на більшу гнучкість при побудові повітрозабірної мережі та простіше технічне обслуговування.
Як працює ProPoint PLUS
Принцип роботи аспіраційного сповіщувача відрізняється від звичайного точкового димового сповіщувача. Повітря з контрольованої зони постійно забирається через отвори у трубопроводі та подається до вимірювальної камери приладу. Якщо в повітрі з’являються частинки диму, система аналізує їх концентрацію та формує сигнал пожежної тривоги або попередження.
Перевага такого підходу полягає в тому, що контроль здійснюється не в одній точці, а по всій мережі повітрозабірних отворів. Це особливо важливо для приміщень із високими стелями, інтенсивною вентиляцією, технологічним обладнанням або обмеженим доступом для обслуговування.
ProPoint PLUS OPCO: попереднє комбіноване рішення
ProPoint PLUS OPCO використовував комбіновані детектори OP/CO SCD. Тобто, крім оптичної камери для виявлення диму, застосовувався CO-сенсор для аналізу підвищення концентрації чадного газу на ранній стадії розвитку пожежі. Такий підхід був корисним для невеликих приміщень, де CO може бути додатковою ознакою тління або початкової фази загоряння.
Однак комбінована технологія має й практичні обмеження. CO-сенсор є додатковим елементом системи, який потребує врахування під час експлуатації та технічного обслуговування. Крім того, версія OPCO має меншу кількість допустимих точок відбору на один канал у порівнянні з OP4S, що обмежує гнучкість проєктування для приміщень із розгалуженою мережею труб.

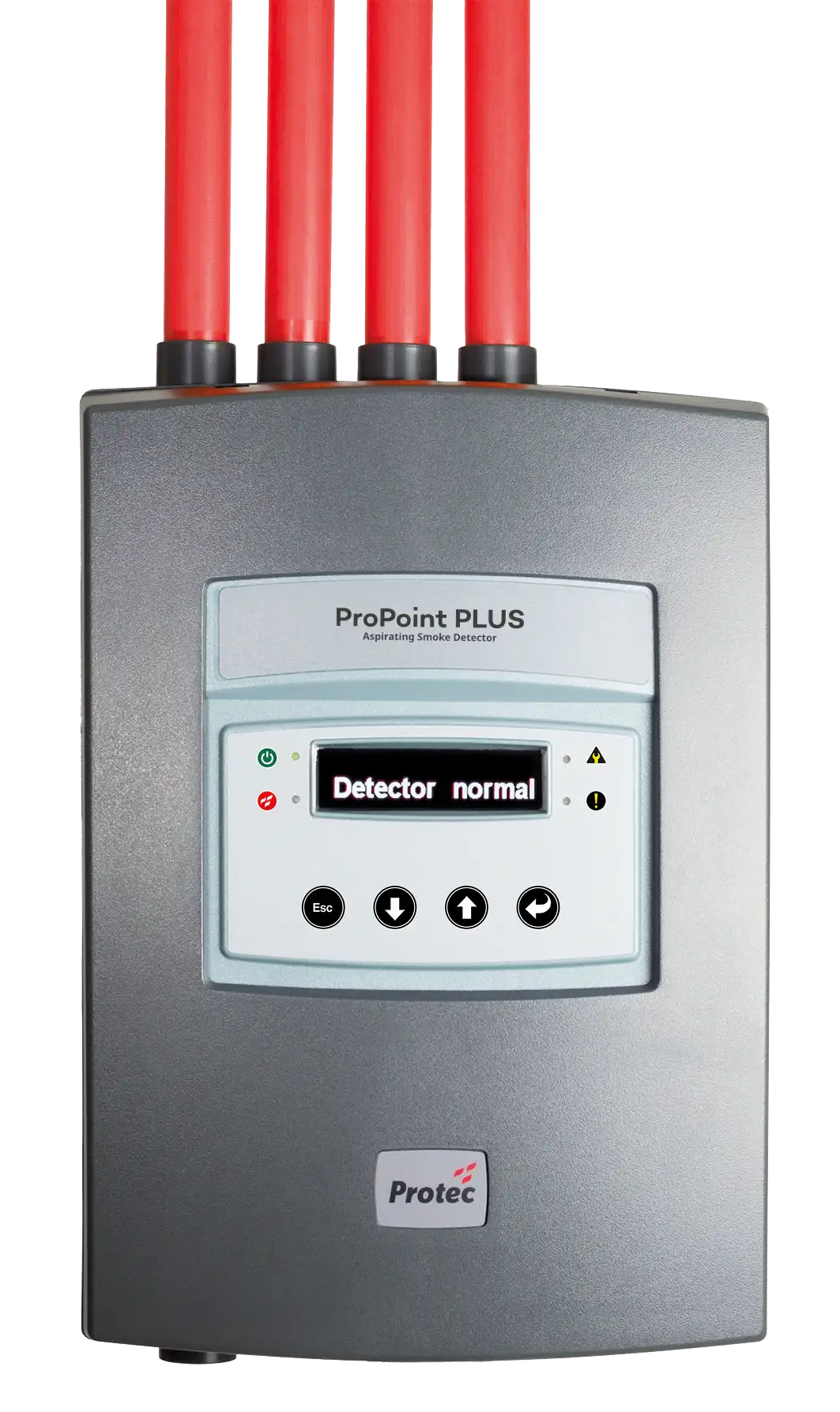

ProPoint PLUS OP4S: актуальна оптична версія
ProPoint PLUS OP4S — це оновлена оптична конфігурація ProPoint PLUS. У цій версії кожен із чотирьох детекторних модулів працює як високочутливий оптичний SCD-детектор. Основний акцент зроблено на стабільне виявлення диму, простоту налаштування та більшу кількість точок відбору повітря на канал.
OP4S зберігає ключові переваги серії ProPoint PLUS: до чотирьох незалежних зон в одному корпусі, контроль повітряного потоку по каналах, налаштування класів чутливості A, B, C, вбудовані алгоритми для зменшення хибних тривог та можливість введення в експлуатацію без обов’язкового підключення комп’ютера.
Порівняння ProPoint PLUS OPCO та ProPoint PLUS OP4S
| Параметр | ProPoint PLUS OPCO | ProPoint PLUS OP4S | Практичне значення |
|---|---|---|---|
| Тип виявлення | Оптична камера + CO-сенсор | Оптична камера SCD | OPCO орієнтований на комбіноване виявлення диму та CO, OP4S — на стабільне оптичне виявлення диму. |
| Кількість зон | Від 1 до 4 каналів | Від 1 до 4 каналів | Обидві версії дозволяють контролювати до чотирьох окремих зон одним приладом. |
| Діапазон чутливості | 0,12–11,0 %/м | 0,02–6,0 %/м | OP4S має нижню межу чутливості 0,02 %/м, що дає більше можливостей для раннього виявлення диму. |
| Клас A за EN 54-20 | До 3 точок відбору на канал | До 15 точок відбору на канал | OP4S значно гнучкіший для високочутливих систем класу A. |
| Клас B за EN 54-20 | До 5 точок відбору на канал | До 15 точок відбору на канал | Для складів, атріумів і технічних приміщень OP4S дозволяє будувати більшу мережу відбору. |
| Клас C за EN 54-20 | До 8 точок відбору на канал | До 15 точок відбору на канал | OP4S простіше застосовувати для стандартного пожежного виявлення на більших площах. |
| Технічне обслуговування | Потрібно враховувати наявність CO-сенсора | Оптична конфігурація без CO-сенсора | OP4S має простішу логіку експлуатації та обслуговування. |
| Постачання | Не постачається | Актуальна модель для застосування | Для нових проєктів доцільно орієнтуватися на OP4S. |
Що це означає для проєктування
Головна відмінність між старою та новою конфігурацією полягає не лише у відмові від CO-сенсора. Ключова перевага OP4S — більша кількість точок відбору на канал при налаштуванні класів чутливості A, B та C. Це дає проєктувальнику більше свободи при побудові трубопровідної мережі та дозволяє ефективніше закривати контрольовану площу без ускладнення системи.
Для невеликих приміщень OPCO міг бути доцільним завдяки комбінованій логіці виявлення диму та CO. Але для більшості сучасних об’єктів — серверних, логістичних складів, холодильних камер, технічних приміщень, атріумів та виробництв — більш практичним рішенням є OP4S. Він краще підходить для розгалужених повітрозабірних мереж і дозволяє застосовувати більше точок відбору в межах одного каналу.
Де доцільно застосовувати ProPoint PLUS OP4S
Серверні та ЦОД. Аспіраційне виявлення дозволяє контролювати приміщення з активною вентиляцією, де дим може швидко розбавлятися повітряними потоками. Раннє виявлення критично важливе, оскільки навіть невелике загоряння може призвести до простою обладнання та втрати даних.
Склади та логістичні комплекси. У приміщеннях із високими стелями традиційні точкові сповіщувачі можуть спрацьовувати із затримкою. Аспіраційна система дозволяє розмістити точки відбору повітря ближче до потенційних зон утворення диму.
Холодильні та морозильні камери. Аспіраційне рішення дає можливість винести основний прилад у зручну для обслуговування зону, а в контрольоване приміщення завести лише повітрозабірну мережу.
Атріуми, торговельні та громадські об’єкти. Для приміщень зі складною геометрією, високими стелями та значними повітряними потоками ProPoint PLUS OP4S дає більшу гнучкість у розміщенні точок контролю.
Висновок
Перехід від ProPoint PLUS OPCO до ProPoint PLUS OP4S можна розглядати як практичне оновлення лінійки ProPoint PLUS. Стара версія OPCO була орієнтована на комбіноване виявлення диму та CO, тоді як нова OP4S робить акцент на високочутливому оптичному виявленні, більшій кількості точок відбору та простішій експлуатації.
Для нових об’єктів, де потрібне раннє та стабільне виявлення пожежі, доцільно закладати ProPoint PLUS OP4S. Це актуальна модель, яка зберігає переваги серії ProPoint PLUS і водночас дає більше можливостей для проєктування аспіраційної системи відповідно до вимог EN 54-20.
