ProPoint PLUS OP4S и ProPoint PLUS OPCO: что изменилось в аспирационном обнаружении пожара
Аспирационные пожарные дымовые извещатели применяются на объектах, где важно обнаружить возгорание на ранней стадии или где традиционные точечные дымовые извещатели работают менее эффективно. Это серверные и центры обработки данных, склады, логистические комплексы, холодильные камеры, архивы, производственные помещения, атриумы и объекты с высокими потолками или сложными воздушными потоками.

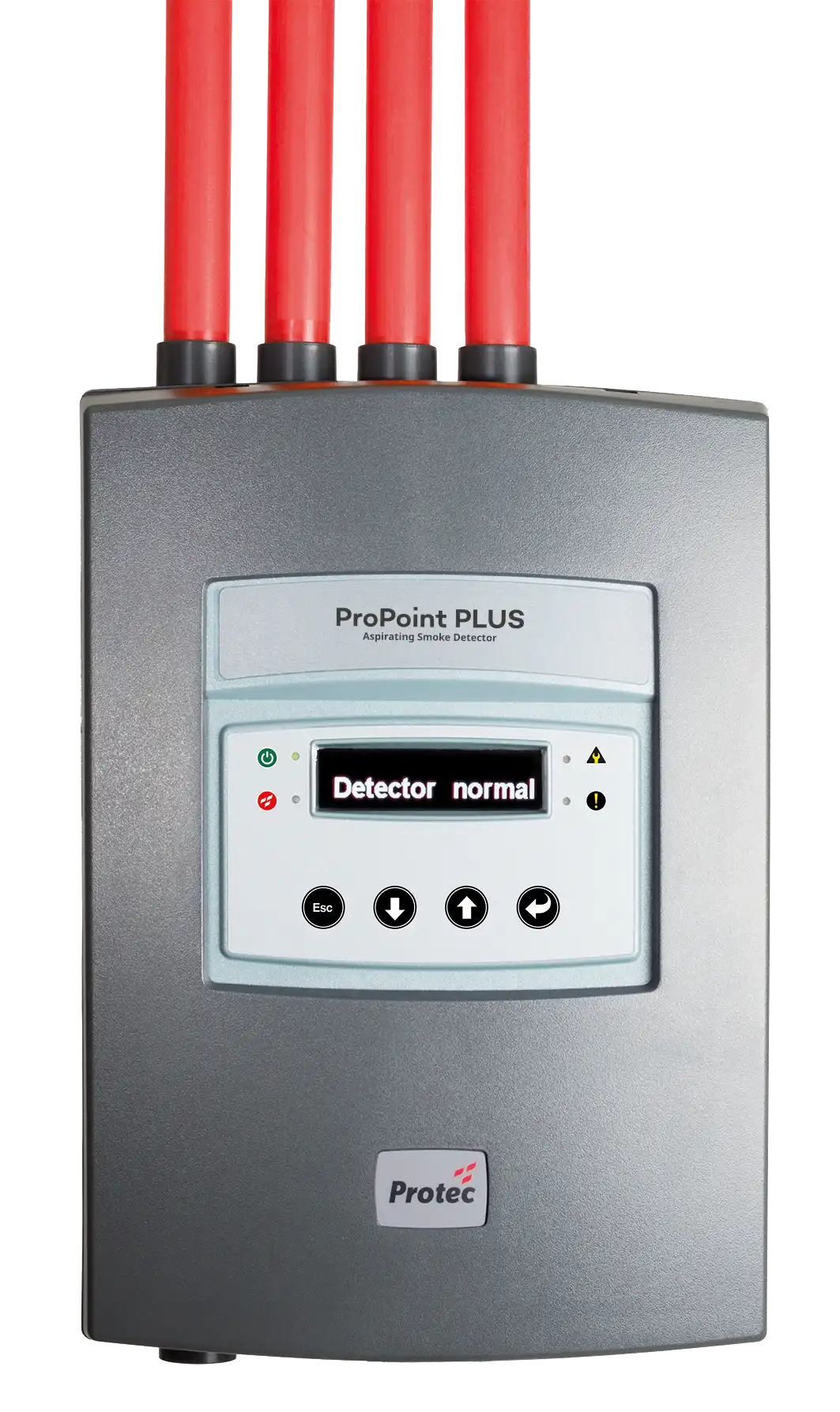

Серия ProPoint PLUS бренда Protec, A Bosch Company — это аспирационные пожарные дымовые извещатели с активным забором воздуха через сеть трубопроводов. Один прибор может контролировать до четырех независимых воздухозаборных каналов, что позволяет отдельно идентифицировать зону, в которой возникла пожарная опасность.
Ранее в этой серии широко применялась модель ProPoint PLUS OPCO — комбинированное решение с оптической камерой и дополнительным CO-сенсором. Актуальной альтернативой является ProPoint PLUS OP4S — оптическая версия с четырьмя высокочувствительными детекторами SCD, рассчитанная на большую гибкость при построении воздухозаборной сети и более простое техническое обслуживание.
Как работает ProPoint PLUS
Принцип работы аспирационного извещателя отличается от обычного точечного дымового извещателя. Воздух из контролируемой зоны постоянно забирается через отверстия в трубопроводе и подается в измерительную камеру прибора. Если в воздухе появляются частицы дыма, система анализирует их концентрацию и формирует сигнал пожарной тревоги или предупреждения.
Преимущество такого подхода заключается в том, что контроль осуществляется не в одной точке, а по всей сети воздухозаборных отверстий. Это особенно важно для помещений с высокими потолками, интенсивной вентиляцией, технологическим оборудованием или ограниченным доступом для обслуживания.
ProPoint PLUS OPCO: предыдущее комбинированное решение
ProPoint PLUS OPCO использовал комбинированные детекторы OP/CO SCD. То есть, кроме оптической камеры для обнаружения дыма, применялся CO-сенсор для анализа повышения концентрации угарного газа на ранней стадии развития пожара. Такой подход был полезен для небольших помещений, где CO может быть дополнительным признаком тления или начальной фазы возгорания.
Однако комбинированная технология имеет и практические ограничения. CO-сенсор является дополнительным элементом системы, который необходимо учитывать во время эксплуатации и технического обслуживания. Кроме того, версия OPCO имеет меньшее количество допустимых точек отбора на один канал по сравнению с OP4S, что ограничивает гибкость проектирования для помещений с разветвленной сетью труб.
ProPoint PLUS OP4S: актуальная оптическая версия
ProPoint PLUS OP4S — это обновленная оптическая конфигурация ProPoint PLUS. В этой версии каждый из четырех детекторных модулей работает как высокочувствительный оптический SCD-детектор. Основной акцент сделан на стабильном обнаружении дыма, простоте настройки и большем количестве точек отбора воздуха на канал.
OP4S сохраняет ключевые преимущества серии ProPoint PLUS: до четырех независимых зон в одном корпусе, контроль воздушного потока по каналам, настройку классов чувствительности A, B, C, встроенные алгоритмы для уменьшения ложных срабатываний и возможность ввода в эксплуатацию без обязательного подключения компьютера.
Сравнение ProPoint PLUS OPCO и ProPoint PLUS OP4S
| Параметр | ProPoint PLUS OPCO | ProPoint PLUS OP4S | Практическое значение |
|---|---|---|---|
| Тип обнаружения | Оптическая камера + CO-сенсор | Оптическая камера SCD | OPCO ориентирован на комбинированное обнаружение дыма и CO, OP4S — на стабильное оптическое обнаружение дыма. |
| Количество зон | От 1 до 4 каналов | От 1 до 4 каналов | Обе версии позволяют контролировать до четырех отдельных зон одним прибором. |
| Диапазон чувствительности | 0,12–11,0 %/м | 0,02–6,0 %/м | OP4S имеет нижний предел чувствительности 0,02 %/м, что дает больше возможностей для раннего обнаружения дыма. |
| Класс A по EN 54-20 | До 3 точек отбора на канал | До 15 точек отбора на канал | OP4S значительно более гибкий для высокочувствительных систем класса A. |
| Класс B по EN 54-20 | До 5 точек отбора на канал | До 15 точек отбора на канал | Для складов, атриумов и технических помещений OP4S позволяет строить более крупную сеть отбора воздуха. |
| Класс C по EN 54-20 | До 8 точек отбора на канал | До 15 точек отбора на канал | OP4S проще применять для стандартного пожарного обнаружения на больших площадях. |
| Техническое обслуживание | Необходимо учитывать наличие CO-сенсора | Оптическая конфигурация без CO-сенсора | OP4S имеет более простую логику эксплуатации и обслуживания. |
| Поставка | Не поставляется | Актуальная модель для применения | Для новых проектов целесообразно ориентироваться на OP4S. |
Что это означает для проектирования
Главное отличие между старой и новой конфигурацией заключается не только в отказе от CO-сенсора. Ключевое преимущество OP4S — большее количество точек отбора на канал при настройке классов чувствительности A, B и C. Это дает проектировщику больше свободы при построении трубопроводной сети и позволяет эффективнее закрывать контролируемую площадь без усложнения системы.
Для небольших помещений OPCO мог быть целесообразным благодаря комбинированной логике обнаружения дыма и CO. Но для большинства современных объектов — серверных, логистических складов, холодильных камер, технических помещений, атриумов и производств — более практичным решением является OP4S. Он лучше подходит для разветвленных воздухозаборных сетей и позволяет применять больше точек отбора в пределах одного канала.
Где целесообразно применять ProPoint PLUS OP4S
Серверные и ЦОД. Аспирационное обнаружение позволяет контролировать помещения с активной вентиляцией, где дым может быстро разбавляться воздушными потоками. Раннее обнаружение критически важно, поскольку даже небольшое возгорание может привести к простою оборудования и потере данных.
Склады и логистические комплексы. В помещениях с высокими потолками традиционные точечные извещатели могут срабатывать с задержкой. Аспирационная система позволяет разместить точки отбора воздуха ближе к потенциальным зонам образования дыма.
Холодильные и морозильные камеры. Аспирационное решение дает возможность вынести основной прибор в удобную для обслуживания зону, а в контролируемое помещение завести только воздухозаборную сеть.
Атриумы, торговые и общественные объекты. Для помещений со сложной геометрией, высокими потолками и значительными воздушными потоками ProPoint PLUS OP4S дает большую гибкость в размещении точек контроля.
Вывод
Переход от ProPoint PLUS OPCO к ProPoint PLUS OP4S можно рассматривать как практическое обновление линейки ProPoint PLUS. Старая версия OPCO была ориентирована на комбинированное обнаружение дыма и CO, тогда как новая OP4S делает акцент на высокочувствительном оптическом обнаружении, большем количестве точек отбора и более простой эксплуатации.
Для новых объектов, где требуется раннее и стабильное обнаружение пожара, целесообразно закладывать ProPoint PLUS OP4S. Это актуальная модель, которая сохраняет преимущества серии ProPoint PLUS и одновременно дает больше возможностей для проектирования аспирационной системы в соответствии с требованиями EN 54-20.
