Пожежна безпека торговельно-розважального центру
Комплексна взаємодія пожежної сигналізації, раннього виявлення, оповіщення та керування евакуацією, протидимного захисту, диспетчеризації й локального пожежогасіння спеціальних зон.
Торговельно-розважальний центр поєднує приміщення з різним функціональним призначенням, пожежним навантаженням і режимом експлуатації: торговельні галереї, атріуми, кінотеатри, дитячі зони, ресторани, серверні, паркінги, склади, електрощитові та установки аварійного електроживлення.
Тому пожежний захист ТРЦ формується зонально, а всі підсистеми повинні працювати за узгодженим алгоритмом: раннє виявлення, безпечна евакуація, протидимний захист, локалізація пожежі та передавання інформації персоналу.
Особливості пожежного ризику торговельно-розважального центру
Масове перебування людей
Відвідувачі можуть не знати планування будівлі та розташування виходів, тому критичними є раннє оповіщення й керовані сценарії евакуації.
Великі відкриті простори
Атріуми, галереї та ескалаторні зони мають значну висоту, складні повітряні потоки й архітектурні перешкоди.
Різне пожежне навантаження
Торговельні секції, пакування, декорації, кухонні жири, паливо, кабельні мережі та електроніка створюють різні сценарії пожежі.
Постійне перепланування
Зміни орендарів, рекламних конструкцій, перегородок і стель впливають на зони виявлення та шляхи евакуації.
Складна інженерна інфраструктура
Вентиляція, ліфти, ескалатори, двері, клапани й системи доступу повинні переходити у визначені стани за сигналом пожежі.
Спеціальні зони
Кухні, серверні, генераторні й паркінги потребують окремих технологій виявлення та пожежогасіння.
Комплекс систем протипожежного захисту ТРЦ
Пожежна сигналізація
Типи сповіщувачів і зонування визначають за висотою, повітряними потоками, перешкодами та умовами експлуатації.
Оповіщення та евакуація
Система передає зрозумілі сигнали або мовні повідомлення й керує евакуацією по зонах.
Протидимний захист
Димовидалення, підпір повітря, клапани й вентиляція працюють за сценарієм, узгодженим із сигналізацією.
Автоматичне пожежогасіння
Необхідність і тип системи визначають окремо для кухонь, серверних, паркінгів, складів і генераторних.
Диспетчеризація
Пожежний пост отримує інформацію про місце події та стан виконавчих систем.
Технічне обслуговування
Потрібні регулярні випробування та актуалізація алгоритмів після перепланувань.
Нормативний принцип. Проєктування виконують за чинними вимогами для громадських будівель, систем протипожежного захисту, евакуації та інженерного обладнання. Конкретні пункти необхідно звіряти з актуальними редакціями нормативів.

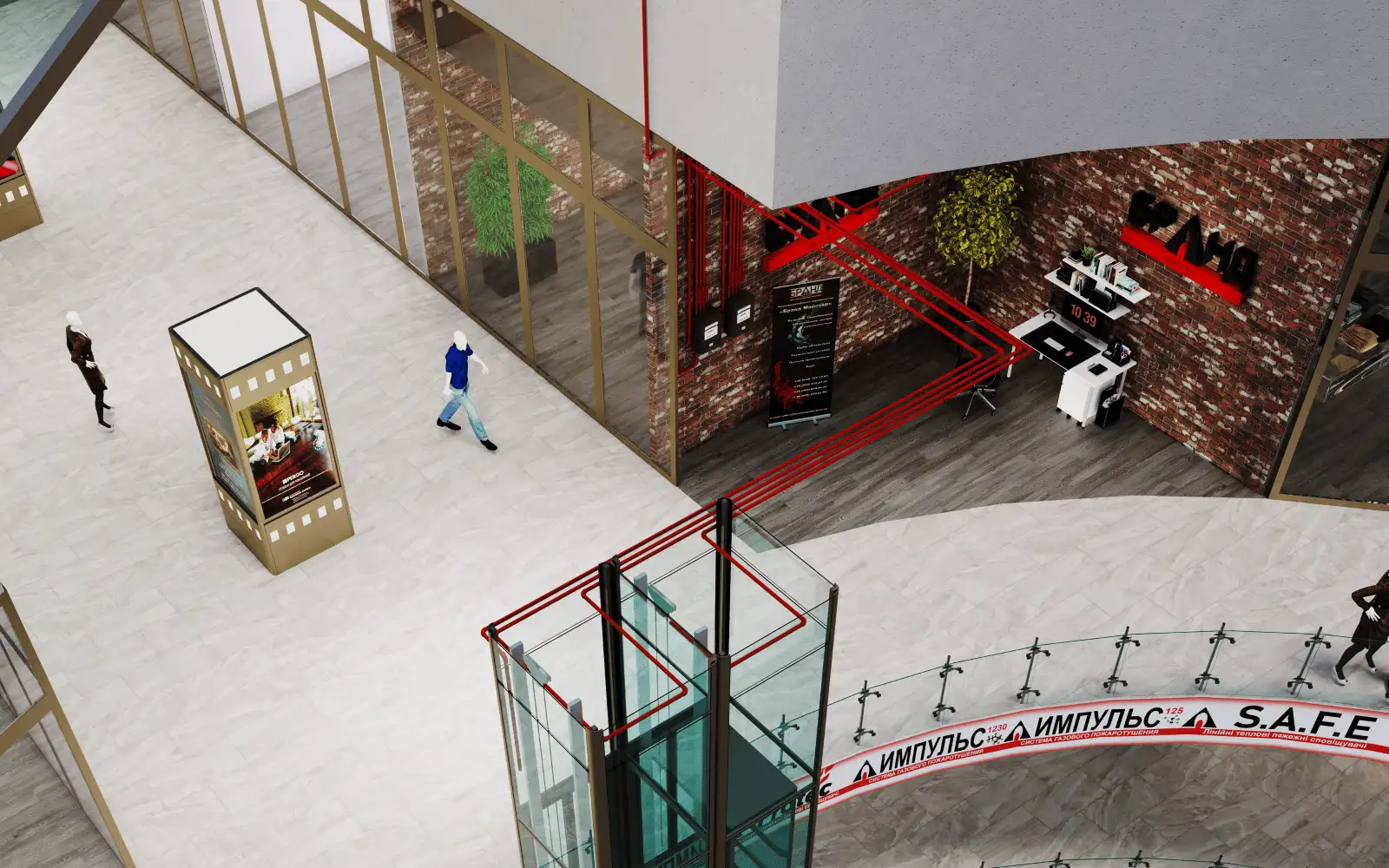

Пожежне виявлення в атріумах і ліфтових шахтах
Атріуми та ліфтові шахти відрізняються висотою, геометрією, температурним режимом, повітряними потоками й доступністю для обслуговування. Розміщення сповіщувачів лише під покрівлею не завжди забезпечує найшвидше виявлення.
Для таких зон доцільно розглядати аспіраційне димове виявлення з повітрозабірними отворами на різних рівнях.

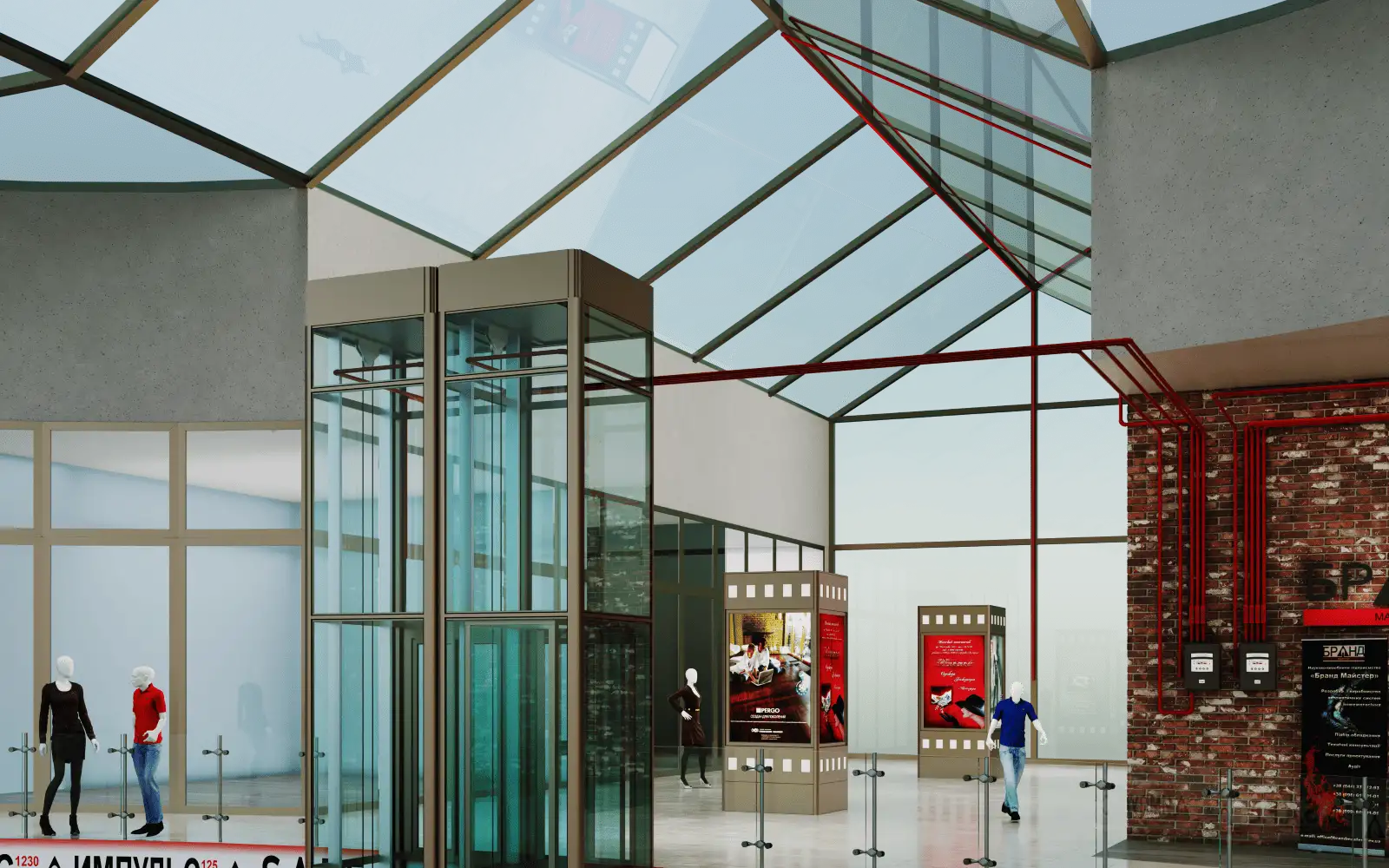

Стратифікація диму у заскленому атріумі
Нагрітий сонцем шар повітря під покрівлею може стати бар’єром для диму від невеликої пожежі на нижньому рівні. Тому пробовідбірні отвори передбачають не лише у верхній точці, а й на проміжних рівнях за результатами аналізу.
Перепад тиску
Якщо аспіраційний сповіщувач установлений поза атріумом або шахтою, різниця тисків може впливати на потік. Для вирівнювання тиску вихід аспіраційного сповіщувача за потреби під’єднують до захищуваної зони окремим зворотним трубопроводом.
Доступне тестування
Якщо кінцева ділянка трубопроводу недоступна, проєктом передбачають тестову точку або заглушку після крайнього пробовідбірного отвору, щоб перевіряти проходження диму без висотних робіт.
Аспіраційне димове виявлення Protec
Аспіраційний пожежний димовий сповіщувач ProPoint PLUS активно відбирає проби повітря через мережу трубопроводів. Отвори можна розміщувати під покрівлею, на проміжних рівнях, у ліфтовій шахті або біля окремих зон ризику.
Сам сповіщувач може бути встановлений у доступному технічному приміщенні, тоді як у контрольованій зоні залишаються лише трубопроводи.
Проєктування трубопроводу
- гідравлічний розрахунок мережі;
- перевірка часу транспортування;
- розміщення отворів за зонами;
- урахування фільтрів і дренажу;
- можливість очищення й тестування.
Експлуатаційні умови
- запиленість і сезонні забруднення;
- конденсат і волога;
- перепади температури й тиску;
- доступ до сповіщувача та фільтрів;
- регламент періодичного тестування.
Спеціальні пожежонебезпечні зони торговельного центру
Для кожної функціональної зони визначають окремі ризики, спосіб виявлення, алгоритм блокувань і необхідність пожежогасіння.

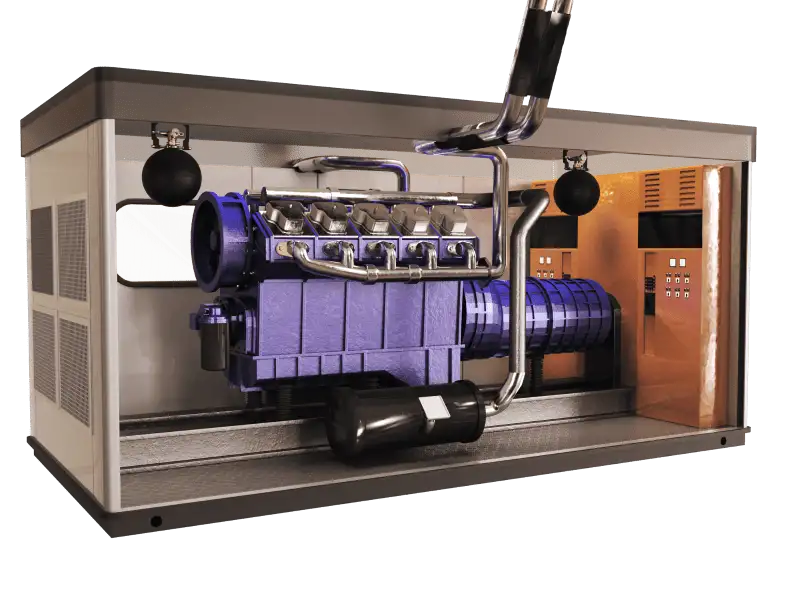

Аварійне електроживлення
Паливо, мастило, гарячі поверхні, вихлопна система й силова автоматика.
Захист генераторної →

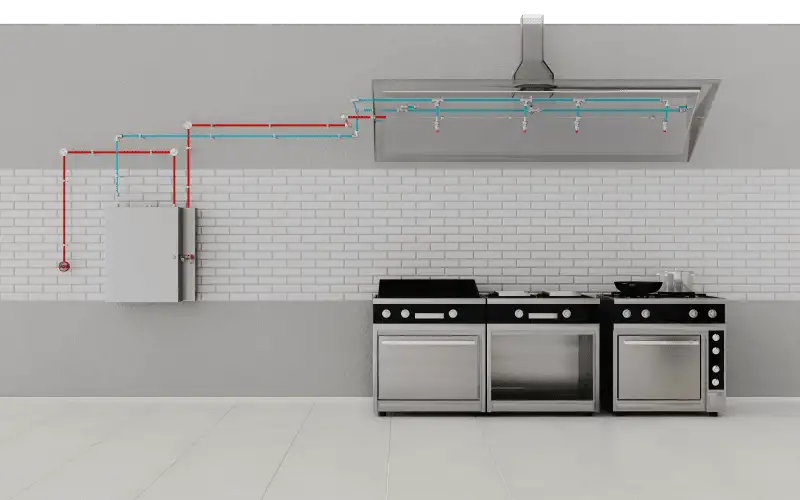

Фудкорти та ресторани
Займання олії та жиру, відкритий вогонь, нагріті поверхні й жирові відкладення.
Захист кухні →
Серверні
Перегрівання обладнання, коротке замикання, кабельні з’єднання та критичність роботи.
Захист серверної →
Паркінги
Несправності автомобілів, зарядні станції, паливно-мастильні матеріали та забруднене середовище.
Захист паркінгу →Атріуми та ліфтові шахти
Значна висота, стратифікація, повітряні потоки, перепади тиску й складний доступ.
Рішення для високих просторів →Типовий алгоритм взаємодії систем
- Виявлення пожежі та визначення зони події.
- Передавання сигналу на пожежний пост і диспетчеризацію.
- Увімкнення оповіщення та сценарію евакуації.
- Переведення ліфтів у проєктний режим і розблокування необхідних дверей.
- Керування вентиляцією та протипожежними клапанами.
- Запуск димовидалення й підпору повітря.
- Запуск пожежогасіння в зоні, де воно передбачене.
- Контроль стану виконавчих пристроїв.
Матриця взаємодії повинна охоплювати сигнали, затримки, дозволи, блокування й зворотний контроль. Після перепланувань або зміни орендарів її актуалізують.
Вихідні дані для проєктування пожежного захисту ТРЦ
Архітектура та зонування
- плани, розрізи, висоти й об’єми;
- конструкція атріумів, шахт і покрівлі;
- межі пожежних відсіків;
- шляхи евакуації та кількість людей;
- перелік спеціальних технологічних зон.
Інженерні системи
- вентиляція, димовидалення й підпір;
- ліфти, ескалатори й контроль доступу;
- електропостачання, генератори й серверні;
- система диспетчеризації;
- необхідні сигнали між підсистемами.
Поширені запитання
Чому для атріуму недостатньо лише точкових сповіщувачів під покрівлею?
Через висоту, стратифікацію, вентиляційні потоки й перешкоди дим може не досягти верхньої точки на ранній стадії. Рішення приймають за результатами аналізу руху диму.
Навіщо повертати відпрацьоване повітря аспіраційного сповіщувача?
Це може бути необхідно, якщо сповіщувач установлений в іншій зоні з відмінним тиском. Повернення повітря допомагає вирівняти тиск і стабілізувати потік.
Як тестувати аспіраційну систему у високому атріумі?
Проєктом передбачають доступну тестову точку або заглушку, яка дозволяє подавати тестовий дим без підйому до покрівлі.
Чи потрібне окреме пожежогасіння для кухонь, серверних і генераторних?
Такі зони мають різний тип пожежного навантаження, тому необхідність і технологію пожежогасіння визначають окремо.
Що перевірити після зміни орендаря або перепланування?
Зони виявлення, розміщення сповіщувачів, оповіщення, шляхи евакуації, протидимний захист, пожежогасіння й матрицю взаємодії.
Замовити технічне рішення для торговельно-розважального центру
Надайте плани, розрізи, функціональне зонування, дані про атріуми, вентиляцію, паркінг, фудкорти, серверні й аварійне електроживлення. Фахівці «Бранд Майстер» підготують комплексну концепцію захисту.
Нормативні та технічні джерела
- ДБН В.1.1-7:2016 «Пожежна безпека об’єктів будівництва. Загальні вимоги».
- ДБН В.2.5-56:2014 «Системи протипожежного захисту» з чинними змінами.
- ДСТУ CEN/TS 54-14:2021 — настанови щодо побудови систем пожежної сигналізації.
- ДСТУ EN 54-20 — аспіраційні пожежні димові сповіщувачі.
- Технічна документація Protec ProPoint PLUS.
