Ефективність систем пожежогасіння військової та спеціальної техніки залежить не лише від правильно підібраного модуля, а й від засобів виявлення, приладів керування та способів пуску. Для систем VS застосовуються теплові лінійні сповіщувачі, сповіщувачі полум’я, прилади керування VS, електромеханічні пускачі, ручні дистанційні пускачі та тросові механічні пускачі.
Комплектація підбирається залежно від зони захисту: підкапотного простору, кабіни десанту, коліс, зовнішніх вузлів або допоміжного обладнання. Для моторного відсіку доцільне застосування теплового лінійного сповіщувача, для швидкого виявлення відкритого полум’я можуть застосовуватись сповіщувачі полум’я, а для запуску модулів використовуються електричні, ручні або комбіновані схеми пуску.

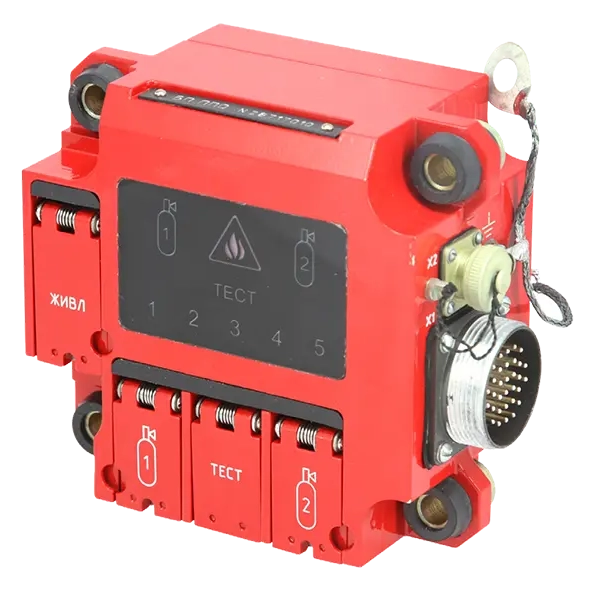

Блок-пульт системи протипожежного обладнання БП ППО
Блок-пульт системи протипожежного обладнання БП ППО застосовується як елемент керування, контролю та індикації у складі систем протипожежного захисту військової та спеціальної техніки. Він призначений для роботи з датчиками пожежі, органами ручного пуску та виконавчими пристроями системи пожежогасіння.
БП ППО може використовуватись для побудови систем із ручним, дистанційним або комбінованим запуском. Пульт забезпечує екіпажу зрозумілий доступ до основних функцій системи: контролю стану, індикації пожежної тривоги, запуску пожежогасіння та контролю несправностей відповідно до прийнятої схеми підключення.
| ПАРАМЕТР | БП ППО |
|---|---|
| Повна назва | Блок-пульт системи протипожежного обладнання |
| Призначення | Керування, контроль та індикація стану системи протипожежного обладнання |
| Функція в системі | Приймання сигналів від датчиків, індикація режимів роботи, формування команди на запуск пожежогасіння |
| Типові режими роботи | Черговий режим, пожежна тривога, запуск пожежогасіння, контроль несправності |
| Сумісні компоненти | Оптичні датчики, органи ручного пуску, виконавчі пристрої, модулі пожежогасіння та зовнішні елементи сигналізації |
| Місце встановлення | Кабіна водія, робоче місце екіпажу або інша зона з доступом до органів керування системою |
| Типове застосування | Військова та спеціальна техніка, транспортні засоби, броньовані платформи, машини з декількома зонами пожежного ризику |
| Підбір виконання | Визначається кількістю зон захисту, типом датчиків, способом пуску, бортовою напругою та схемою інтеграції в конкретну машину |

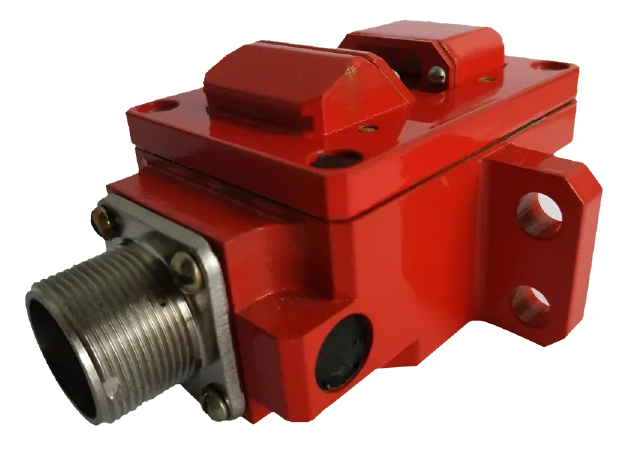

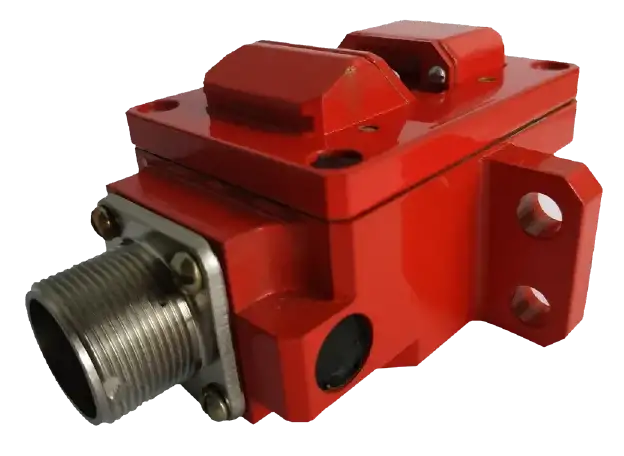

Оптичний датчик ОД1У
Оптичний датчик ОД1У застосовується для виявлення ознак відкритого полум’я у складі систем протипожежного захисту військової та спеціальної техніки. Його доцільно використовувати в зонах, де пожежа може розвиватись швидко і потребує оперативного формування сигналу на запуск пожежогасіння.
Датчик може встановлюватись у підкапотному просторі, відсіках обладнання, внутрішніх об’ємах, колісних нішах або інших зонах, де необхідне оптичне виявлення полум’я. У складі системи він передає сигнал на блок-пульт або прилад керування, після чого система формує команду на запуск відповідного модуля пожежогасіння.
| ПАРАМЕТР | ОД1У |
|---|---|
| Повна назва | Оптичний датчик |
| Призначення | Виявлення відкритого полум’я або оптичних ознак горіння у захищуваній зоні |
| Функція в системі | Формування сигналу пожежної тривоги для блоку-пульта або приладу керування |
| Тип виявлення | Оптичне виявлення полум’я |
| Місце встановлення | Підкапотний простір, відсіки обладнання, кабіна, колісні ніші, зовнішні або частково відкриті зони техніки |
| Сумісні елементи системи | БП ППО, прилади керування, виконавчі пристрої та модулі пожежогасіння |
| Перевага застосування | Швидке реагування на появу відкритого полум’я у зоні контролю |
| Типове застосування | Системи пожежогасіння військової та спеціальної техніки, де потрібне оперативне виявлення відкритого займання |
| Підбір місця встановлення | Визначається оглядом захищуваної зони, можливими джерелами полум’я, перешкодами огляду та схемою прокладання кабельних ліній |

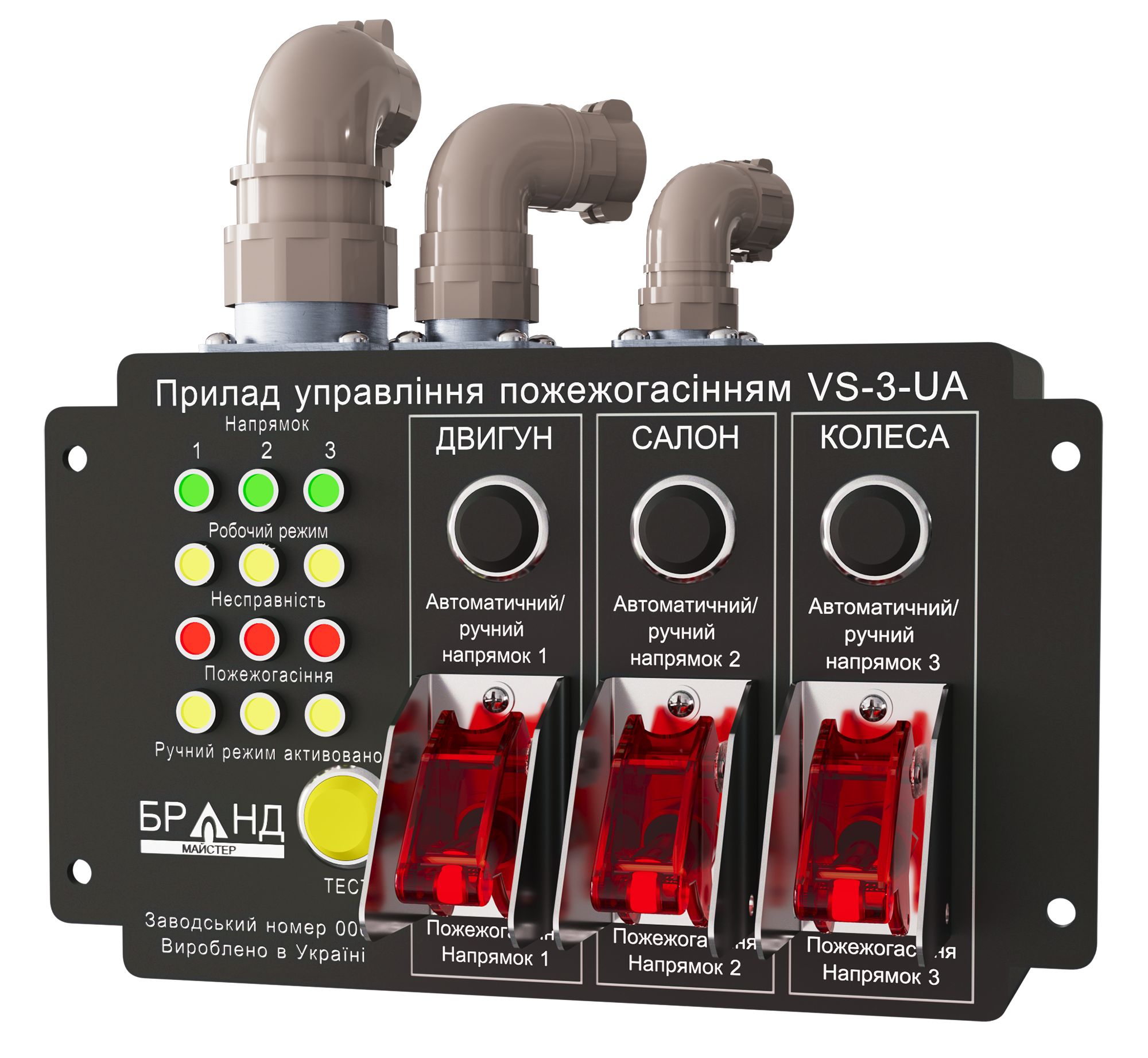

Прилад управління пожежогасінням VS
Прилад VS застосовується для керування системою пожежогасіння військової та спеціальної техніки. Він приймає сигнали від засобів виявлення пожежі, контролює стан шлейфів і компонентів системи, забезпечує світлову індикацію режимів роботи та формує команду запуску на електромеханічні пускачі модулів пожежогасіння.
Залежно від виконання прилад може керувати двома або трьома незалежними напрямками пожежогасіння. До нього можуть підключатись теплові лінійні сповіщувачі, сповіщувачі полум’я, сигналізатори тиску, електромеханічні пускачі та зовнішні пристрої сигналізації або керування.
| ПАРАМЕТР | VS-2-UA | VS-3-UA |
|---|---|---|
| Призначення | Керування елементами протипожежного обладнання та світлова сигналізація режимів роботи системи | Керування елементами протипожежного обладнання та світлова сигналізація режимів роботи системи |
| Кількість напрямків пожежогасіння | 2 незалежні напрямки | 3 незалежні напрямки |
| Напруга живлення | 10,5–30 В DC | 10,5–30 В DC |
| Струм споживання без видавання команд | Не більше 0,3 А | Не більше 0,3 А |
| Струм споживання під час видавання команди | До 3,0 А для двох напрямків одночасно | До 3,0 А для трьох напрямків одночасно |
| Час від сигналу до подачі імпульсу | Не більше 1 с | Не більше 1 с |
| Струм запуску електромеханічного пускача | Не менше 1 А для одного напрямку | Не менше 1 А для одного напрямку |
| Живлення сповіщувача полум’я | 24 В для кожного напрямку | 24 В для кожного напрямку |
| Підключення теплових лінійних сповіщувачів | Для двох напрямків пожежогасіння | Для трьох напрямків пожежогасіння |
| Підключення сповіщувачів полум’я | До 5 сповіщувачів полум’я на один напрямок | До 5 сповіщувачів полум’я на один напрямок |
| Контроль справності кіл | Шлейфи теплових лінійних сповіщувачів, сигналізаторів тиску та електромеханічних пускачів | Шлейфи теплових лінійних сповіщувачів, сигналізаторів тиску та електромеханічних пускачів |
| Релейні виходи | Для підключення зовнішньої світлової, звукової сигналізації або інших пристроїв керування | Для підключення зовнішньої світлової, звукової сигналізації або інших пристроїв керування |
| Індикація | Робочий режим, несправність, пожежогасіння, ручний режим | Робочий режим, несправність, пожежогасіння, ручний режим |
| Температура експлуатації | −40…+60 °C | −40…+60 °C |
| Маса | Не більше 1,0 кг | Не більше 1,0 кг |
| Відповідність | ДСТУ EN54-18 | ДСТУ EN54-18 |

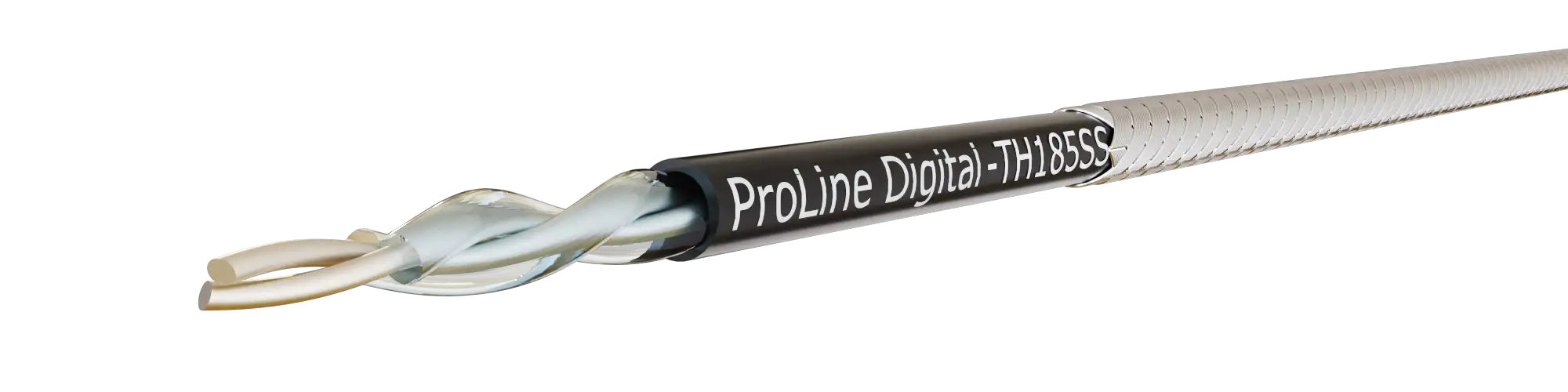

Тепловий лінійний сповіщувач TH185SS
Тепловий лінійний сповіщувач TH185SS застосовується для раннього виявлення перегріву або пожежі в підкапотному просторі, моторному відсіку та інших зонах із підвищеним ризиком займання. Сповіщувач прокладається вздовж потенційно небезпечних ділянок: паливних і мастильних магістралей, електропроводки, гарячих поверхонь двигуна, турбіни, генератора та допоміжного обладнання.
Конструктивно TH185SS являє собою тепловий лінійний сповіщувач у захисній оболонці з нержавіючої сталі. При досягненні температури спрацювання ізоляція руйнується, жили замикаються між собою, а прилад VS фіксує зміну стану лінії та формує сигнал для запуску системи пожежогасіння.
| ПАРАМЕТР | TH185SS |
|---|---|
| Тип оболонки | Нержавіюча сталь |
| Діаметр сповіщувача | 5,0 ± 0,2 мм |
| Кількість жил | 2 |
| Опір | 0,164 Ом/м |
| Максимальна номінальна напруга змінного / постійного струму | 30 / 42 В |
| Температура спрацювання | 185 °C |
| Мінімальна допустима температура навколишнього середовища | −40 °C |
| Максимально допустима температура навколишнього середовища | 160 °C |
| Мінімальний радіус згину | 76,2 мм |
| Типове застосування | Підкапотний простір, моторний відсік, зони з підвищеним механічним, температурним або експлуатаційним навантаженням |

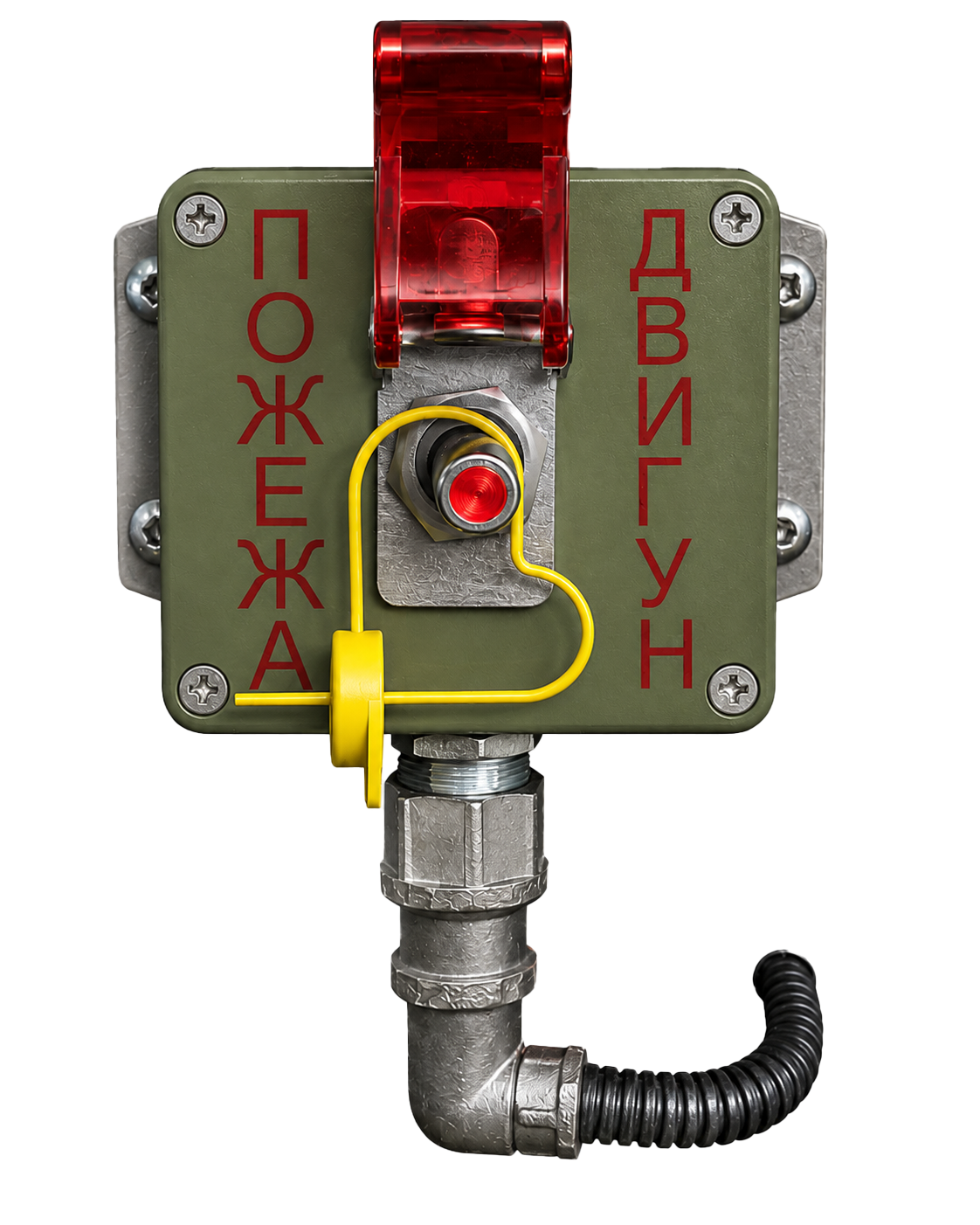

Ручний дистанційний пускач
Ручний дистанційний пускач застосовується для запуску системи пожежогасіння вручну з місця, доступного для водія або екіпажу. Він встановлюється в салоні транспортного засобу або в іншій зручній зоні керування та дає можливість активувати пожежогасіння без безпосереднього доступу до модуля.
Пускач використовується як елемент ручного дистанційного пуску в системах VS-1, VS-2 та інших конфігураціях, де передбачена можливість запуску пожежогасіння екіпажем. Для приведення системи в дію необхідно підняти захисну кришку тумблера та перевести важіль тумблера у верхнє положення.
| ПАРАМЕТР | Ручний дистанційний пускач |
|---|---|
| Призначення | Ручний дистанційний запуск системи пожежогасіння |
| Типові позначення | РДП.UVS-1 РДП.UVS-2 |
| Місце встановлення | Салон транспортного засобу або інше зручне та доступне місце для екіпажу |
| Орган керування | Важіль тумблера із захисною кришкою |
| Спосіб активації | Підняти захисну кришку тумблера та перевести важіль у верхнє положення |
| Положення контактів | Нижнє положення важеля — NO, нормально відкриті контакти Верхнє положення важеля — NC, нормально закриті контакти |
| Варіанти кріплення | Тип 1 — із зовнішнім кріпленням Тип 2 — із прихованим кріпленням |
| Основні елементи | Корпус пускача, важіль тумблера, захисна кришка, пломба, кабельний ввід, контрольна наклейка |
| Типове застосування | Кабіна водія, кабіна десанту, салон, робоче місце екіпажу, системи VS-1 / VS-2 / VS-3 з ручним дистанційним пуском |

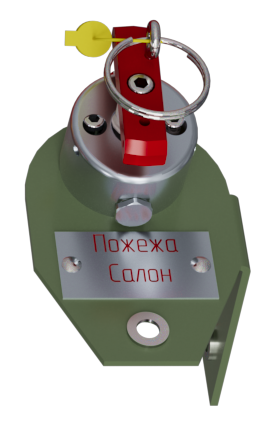

Тросовий механічний пускач
Тросовий механічний пускач застосовується для ручного запуску модуля пожежогасіння за допомогою механічного тросового приводу. Такий спосіб пуску може використовуватись як основний або резервний варіант активації системи у випадках, коли необхідно забезпечити запуск без подачі електричного сигналу на електромеханічний пускач.
Пускач встановлюється так, щоб екіпаж або обслуговуючий персонал міг активувати систему з доступного місця. Після механічного впливу через тросову лінію зусилля передається на запірно-пусковий пристрій модуля, що забезпечує подачу вогнегасної речовини у захищувану зону.
| ПАРАМЕТР | Тросовий механічний пускач |
|---|---|
| Призначення | Ручний механічний запуск модуля пожежогасіння |
| Типові позначення | ТМП.UVS-1-01 ТМП.UVS-1-02 ТМП.UVS-2-01 ТМП.UVS-2-02 ТМП.UVS-2-05 |
| Тип приводу | Механічний тросовий привід |
| Електроживлення для активації | Не потребує електроживлення для механічного спрацювання |
| Режим пуску | Ручний механічний пуск |
| Функція в системі | Основний або резервний спосіб запуску модуля пожежогасіння залежно від схеми системи |
| Місце встановлення органу керування | Доступне місце для водія, екіпажу або обслуговуючого персоналу |
| Зона застосування | Підкапотний простір, моторний відсік, кабіна десанту, зовнішні вузли або інші зони, де передбачений механічний пуск |
| Підбір виконання | Визначається типом модуля, місцем встановлення, трасою прокладання троса, доступністю органу керування та вимогами до резервного запуску |
| Типове застосування в системах VS | Модулі VS-1, VS-2 та VS-3 у виконаннях, де передбачено тросовий механічний пускач |

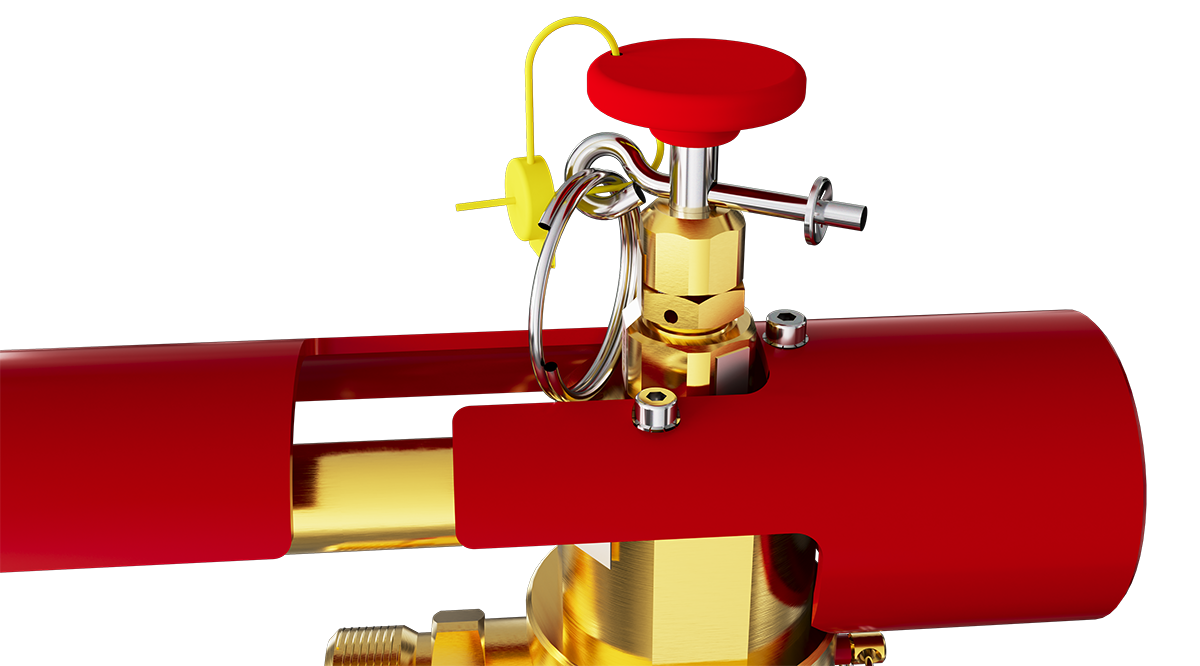

Ручний пуск на ЗПП
Ручний пуск на ЗПП — це безпосередній запуск модуля пожежогасіння вручну на запірно-пусковому пристрої. Такий спосіб застосовується як локальний або резервний варіант активації системи, коли необхідно привести модуль у дію без використання дистанційного тумблера або електричного сигналу від приладу керування.
Для запуску необхідно отримати доступ до модуля, провернути та видалити блокувальну чеку ручного пускача, після чого натиснути кнопку пускача на ЗПП. Після спрацювання модуля вогнегасна речовина подається через випускний патрубок, з’єднувач гнучкий, трубопровід та насадки у захищувану зону.
| ПАРАМЕТР | Ручний пуск на ЗПП |
|---|---|
| Повна назва | Ручний пуск на запірно-пусковому пристрої модуля |
| Призначення | Безпосередній ручний запуск модуля пожежогасіння |
| Місце розташування | На запірно-пусковому пристрої модуля пожежогасіння |
| Тип пуску | Локальний ручний механічний пуск |
| Електроживлення для активації | Не потребує електроживлення для ручного запуску |
| Послідовність активації | Провернути та видалити блокувальну чеку Натиснути кнопку ручного пускача |
| Основні елементи | Ручний пускач, кнопка ручного пускача, запобіжна чека, пломба чеки ручного пускача |
| Функція в системі | Резервний або локальний спосіб запуску модуля у випадках, коли дистанційний або електричний пуск недоступний чи не застосовується |
| Типове застосування | Модулі VS-1, VS-2 та VS-3 у виконаннях, де передбачено ручний пуск на ЗПП |
| Особливість експлуатації | Потребує фізичного доступу до модуля пожежогасіння та його запірно-пускового пристрою |
| Обслуговування після спрацювання | Після приведення модуля в дію за допомогою ручного пускача необхідне відновлення вузла відповідно до вимог виробника |
