Эффективность систем пожаротушения военной и специальной техники зависит не только от правильно подобранного модуля, но и от средств обнаружения, приборов управления и способов пуска. Для систем VS применяются тепловые линейные извещатели, извещатели пламени, приборы управления VS, электромеханические пускатели, ручные дистанционные пускатели и тросовые механические пускатели.
Комплектация подбирается в зависимости от зоны защиты: подкапотного пространства, кабины десанта, колёс, внешних узлов или вспомогательного оборудования. Для моторного отсека целесообразно применение теплового линейного извещателя, для быстрого обнаружения открытого пламени могут применяться извещатели пламени, а для запуска модулей используются электрические, ручные или комбинированные схемы пуска.
Блок-пульт системы противопожарного оборудования БП ППО
Блок-пульт системы противопожарного оборудования БП ППО применяется как элемент управления, контроля и индикации в составе систем противопожарной защиты военной и специальной техники. Он предназначен для работы с датчиками пожара, органами ручного пуска и исполнительными устройствами системы пожаротушения.
БП ППО может использоваться для построения систем с ручным, дистанционным или комбинированным запуском. Пульт обеспечивает экипажу удобный доступ к основным функциям системы: контролю состояния, индикации пожарной тревоги, запуску пожаротушения и контролю неисправностей в соответствии с принятой схемой подключения.
| ПАРАМЕТР | БП ППО |
|---|---|
| Полное наименование | Блок-пульт системы противопожарного оборудования |
| Назначение | Управление, контроль и индикация состояния системы противопожарного оборудования |
| Функция в системе | Приём сигналов от датчиков, индикация режимов работы, формирование команды на запуск пожаротушения |
| Типовые режимы работы | Дежурный режим, пожарная тревога, запуск пожаротушения, контроль неисправности |
| Совместимые компоненты | Оптические датчики, органы ручного пуска, исполнительные устройства, модули пожаротушения и внешние элементы сигнализации |
| Место установки | Кабина водителя, рабочее место экипажа или другая зона с доступом к органам управления системой |
| Типовое применение | Военная и специальная техника, транспортные средства, бронированные платформы, машины с несколькими зонами пожарного риска |
| Подбор исполнения | Определяется количеством зон защиты, типом датчиков, способом пуска, бортовым напряжением и схемой интеграции в конкретную машину |
Оптический датчик ОД1У
Оптический датчик ОД1У применяется для обнаружения признаков открытого пламени в составе систем противопожарной защиты военной и специальной техники. Его целесообразно использовать в зонах, где пожар может развиваться быстро и требует оперативного формирования сигнала на запуск пожаротушения.
Датчик может устанавливаться в подкапотном пространстве, отсеках оборудования, внутренних объёмах, колёсных нишах или других зонах, где необходимо оптическое обнаружение пламени. В составе системы он передаёт сигнал на блок-пульт или прибор управления, после чего система формирует команду на запуск соответствующего модуля пожаротушения.
| ПАРАМЕТР | ОД1У |
|---|---|
| Полное наименование | Оптический датчик |
| Назначение | Обнаружение открытого пламени или оптических признаков горения в защищаемой зоне |
| Функция в системе | Формирование сигнала пожарной тревоги для блок-пульта или прибора управления |
| Тип обнаружения | Оптическое обнаружение пламени |
| Место установки | Подкапотное пространство, отсеки оборудования, кабина, колёсные ниши, внешние или частично открытые зоны техники |
| Совместимые элементы системы | БП ППО, приборы управления, исполнительные устройства и модули пожаротушения |
| Преимущество применения | Быстрое реагирование на появление открытого пламени в контролируемой зоне |
| Типовое применение | Системы пожаротушения военной и специальной техники, где требуется оперативное обнаружение открытого возгорания |
| Подбор места установки | Определяется осмотром защищаемой зоны, возможными источниками пламени, препятствиями обзору и схемой прокладки кабельных линий |
Прибор управления пожаротушением VS
Прибор VS применяется для управления системой пожаротушения военной и специальной техники. Он принимает сигналы от средств обнаружения пожара, контролирует состояние шлейфов и компонентов системы, обеспечивает световую индикацию режимов работы и формирует команду запуска на электромеханические пускатели модулей пожаротушения.
В зависимости от исполнения прибор может управлять двумя или тремя независимыми направлениями пожаротушения. К нему могут подключаться тепловые линейные извещатели, извещатели пламени, сигнализаторы давления, электромеханические пускатели и внешние устройства сигнализации или управления.
| ПАРАМЕТР | VS-2-UA | VS-3-UA |
|---|---|---|
| Назначение | Управление элементами противопожарного оборудования и световая сигнализация режимов работы системы | Управление элементами противопожарного оборудования и световая сигнализация режимов работы системы |
| Количество направлений пожаротушения | 2 независимых направления | 3 независимых направления |
| Напряжение питания | 10,5–30 В DC | 10,5–30 В DC |
| Ток потребления без выдачи команд | Не более 0,3 А | Не более 0,3 А |
| Ток потребления при выдаче команды | До 3,0 А для двух направлений одновременно | До 3,0 А для трёх направлений одновременно |
| Время от сигнала до подачи импульса | Не более 1 с | Не более 1 с |
| Ток запуска электромеханического пускателя | Не менее 1 А для одного направления | Не менее 1 А для одного направления |
| Питание извещателя пламени | 24 В для каждого направления | 24 В для каждого направления |
| Подключение тепловых линейных извещателей | Для двух направлений пожаротушения | Для трёх направлений пожаротушения |
| Подключение извещателей пламени | До 5 извещателей пламени на одно направление | До 5 извещателей пламени на одно направление |
| Контроль исправности цепей | Шлейфы тепловых линейных извещателей, сигнализаторов давления и электромеханических пускателей | Шлейфы тепловых линейных извещателей, сигнализаторов давления и электромеханических пускателей |
| Релейные выходы | Для подключения внешней световой, звуковой сигнализации или других устройств управления | Для подключения внешней световой, звуковой сигнализации или других устройств управления |
| Индикация | Рабочий режим, неисправность, пожаротушение, ручной режим | Рабочий режим, неисправность, пожаротушение, ручной режим |
| Температура эксплуатации | −40…+60 °C | −40…+60 °C |
| Масса | Не более 1,0 кг | Не более 1,0 кг |
| Соответствие | ДСТУ EN 54-18 | ДСТУ EN 54-18 |
Тепловой линейный извещатель TH185SS
Тепловой линейный извещатель TH185SS применяется для раннего обнаружения перегрева или пожара в подкапотном пространстве, моторном отсеке и других зонах с повышенным риском возгорания. Извещатель прокладывается вдоль потенциально опасных участков: топливных и масляных магистралей, электропроводки, горячих поверхностей двигателя, турбины, генератора и вспомогательного оборудования.
Конструктивно TH185SS представляет собой тепловой линейный извещатель в защитной оболочке из нержавеющей стали. При достижении температуры срабатывания изоляция разрушается, жилы замыкаются между собой, а прибор VS фиксирует изменение состояния линии и формирует сигнал для запуска системы пожаротушения.
| ПАРАМЕТР | TH185SS |
|---|---|
| Тип оболочки | Нержавеющая сталь |
| Диаметр извещателя | 5,0 ± 0,2 мм |
| Количество жил | 2 |
| Сопротивление | 0,164 Ом/м |
| Максимальное номинальное напряжение переменного / постоянного тока | 30 / 42 В |
| Температура срабатывания | 185 °C |
| Минимально допустимая температура окружающей среды | −40 °C |
| Максимально допустимая температура окружающей среды | 160 °C |
| Минимальный радиус изгиба | 76,2 мм |
| Типовое применение | Подкапотное пространство, моторный отсек, зоны с повышенной механической, температурной или эксплуатационной нагрузкой |

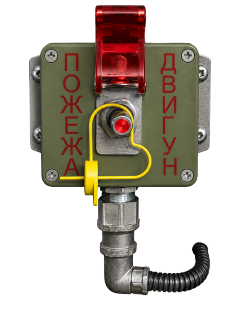

Ручной дистанционный пускатель
Ручной дистанционный пускатель применяется для ручного запуска системы пожаротушения из места, доступного водителю или экипажу. Он устанавливается в салоне транспортного средства или в другой удобной зоне управления и позволяет активировать пожаротушение без непосредственного доступа к модулю.
Пускатель используется как элемент ручного дистанционного пуска в системах VS-1, VS-2 и других конфигурациях, где предусмотрена возможность запуска пожаротушения экипажем. Для приведения системы в действие необходимо поднять защитную крышку тумблера и перевести рычаг тумблера в верхнее положение.
| ПАРАМЕТР | Ручной дистанционный пускатель |
|---|---|
| Назначение | Ручной дистанционный запуск системы пожаротушения |
| Типовые обозначения | РДП.UVS-1 РДП.UVS-2 |
| Место установки | Салон транспортного средства или другое удобное и доступное для экипажа место |
| Орган управления | Рычаг тумблера с защитной крышкой |
| Способ активации | Поднять защитную крышку тумблера и перевести рычаг в верхнее положение |
| Положение контактов | Нижнее положение рычага — NO, нормально разомкнутые контакты Верхнее положение рычага — NC, нормально замкнутые контакты |
| Варианты крепления | Тип 1 — с внешним креплением Тип 2 — со скрытым креплением |
| Основные элементы | Корпус пускателя, рычаг тумблера, защитная крышка, пломба, кабельный ввод, контрольная наклейка |
| Типовое применение | Кабина водителя, кабина десанта, салон, рабочее место экипажа, системы VS-1 / VS-2 / VS-3 с ручным дистанционным пуском |
Тросовый механический пускатель
Тросовый механический пускатель применяется для ручного запуска модуля пожаротушения с помощью механического тросового привода. Такой способ пуска может использоваться как основной или резервный вариант активации системы в случаях, когда необходимо обеспечить запуск без подачи электрического сигнала на электромеханический пускатель.
Пускатель устанавливается таким образом, чтобы экипаж или обслуживающий персонал мог активировать систему из доступного места. После механического воздействия через тросовую линию усилие передаётся на запорно-пусковое устройство модуля, что обеспечивает подачу огнетушащего вещества в защищаемую зону.
| ПАРАМЕТР | Тросовый механический пускатель |
|---|---|
| Назначение | Ручной механический запуск модуля пожаротушения |
| Типовые обозначения | ТМП.UVS-1-01 ТМП.UVS-1-02 ТМП.UVS-2-01 ТМП.UVS-2-02 ТМП.UVS-2-05 |
| Тип привода | Механический тросовый привод |
| Электропитание для активации | Не требует электропитания для механического срабатывания |
| Режим пуска | Ручной механический пуск |
| Функция в системе | Основной или резервный способ запуска модуля пожаротушения в зависимости от схемы системы |
| Место установки органа управления | Доступное место для водителя, экипажа или обслуживающего персонала |
| Зона применения | Подкапотное пространство, моторный отсек, кабина десанта, внешние узлы или другие зоны, где предусмотрен механический пуск |
| Подбор исполнения | Определяется типом модуля, местом установки, трассой прокладки троса, доступностью органа управления и требованиями к резервному запуску |
| Типовое применение в системах VS | Модули VS-1, VS-2 и VS-3 в исполнениях, где предусмотрен тросовый механический пускатель |
Ручной пуск на ЗПУ
Ручной пуск на ЗПУ — это непосредственный ручной запуск модуля пожаротушения на запорно-пусковом устройстве. Такой способ применяется как локальный или резервный вариант активации системы, когда необходимо привести модуль в действие без использования дистанционного тумблера или электрического сигнала от прибора управления.
Для запуска необходимо получить доступ к модулю, повернуть и удалить блокировочную чеку ручного пускателя, после чего нажать кнопку пускателя на ЗПУ. После срабатывания модуля огнетушащее вещество подаётся через выпускной патрубок, гибкий соединитель, трубопровод и насадки в защищаемую зону.
| ПАРАМЕТР | Ручной пуск на ЗПУ |
|---|---|
| Полное наименование | Ручной пуск на запорно-пусковом устройстве модуля |
| Назначение | Непосредственный ручной запуск модуля пожаротушения |
| Место расположения | На запорно-пусковом устройстве модуля пожаротушения |
| Тип пуска | Локальный ручной механический пуск |
| Электропитание для активации | Не требует электропитания для ручного запуска |
| Последовательность активации | Повернуть и удалить блокировочную чеку Нажать кнопку ручного пускателя |
| Основные элементы | Ручной пускатель, кнопка ручного пускателя, предохранительная чека, пломба чеки ручного пускателя |
| Функция в системе | Резервный или локальный способ запуска модуля в случаях, когда дистанционный или электрический пуск недоступен либо не применяется |
| Типовое применение | Модули VS-1, VS-2 и VS-3 в исполнениях, где предусмотрен ручной пуск на ЗПУ |
| Особенность эксплуатации | Требует физического доступа к модулю пожаротушения и его запорно-пусковому устройству |
| Обслуживание после срабатывания | После приведения модуля в действие с помощью ручного пускателя необходимо восстановление узла в соответствии с требованиями производителя |
