МГП Імпульс 2, 20
|
МГП Імпульс 14, 22
|
 |
 |
Місткість балона модуля, л |
2,2+0,3 22,5±0,5 |
14,0+0,5 22,5±0,5 |
Кріплення балона |
ПОТОЛОЧНЕ, НАСТІННЕ
існують три варіанти кріплення: стельове, настінне з кутом 90º і настінне з кутом 120º. Важко визначитися з необхідним кріпленням на етапі проектування об'єкта.
|
УНИВЕРСАЛЬНЕ
відсутня проблема із заміною кріплення на об'єкті, немає простою монтажу, логістичні витрати на заміну в минулому, простий спосіб перенесення модуля на об'єкті в інше місце.
|
Наявність захисного ковпака згідно НПАОП 0.00-1.81-18 п. 25.
Транспортування та зберігання балонів мають здійснюватися з накрученими ковпаками
|
НІ

|
ТАК

|
Максимальне завантаження ГВР в модулі, кг
за допомогою конструктивних рішень вдалося збільшити завантаження вогнегасної речовини в новій лінійці модулів
|
Імпульс-2
HFC 125 = 1,9 кг
HFC 227ea = 2,1 кг
FK-5-1-12 = 2,1 кг
Імпульс-20
HFC 125 = 19 кг
HFC 227ea = 21 кг
FK-5-1-12 = 21 кг
|
Імпульс-14
HFC 125 = 12,5 кг
HFC 227ea = 13,5 кг
FK-5-1-12 = 14,5 кг
Імпульс-22
HFC 125 = 20 кг
HFC 227ea = 22 кг
FK-5-1-12 = 23 кг
|
Контроль падіння тиску в модулі та видача сигналу про подачу вогнегасної речовини |
у попередньому поколінні модулів газового пожежогасіння контроль тиску в модулі та подача вогнегасної речовини була реалізована в одному пристрої.
При такому виконанні неможливо було розділити сигнали та задати алгоритм автоматичної системи пожежогасіння. Тобто незрозуміло коли система спрацювала і вийшла вогнегасна речовина, а коли сталася просто несправність.
При такому виконанні було неможливо правильно визначити, в якому стані на даний момент знаходиться система пожежогасіння: несправності або випуску вогнегасної речовини. Що у свою чергу не дає повної інформації для оповіщення персоналу та можливості, за потреби, своєчасного відключення технологічного обладнання та зупинки технологічного процесу.
|

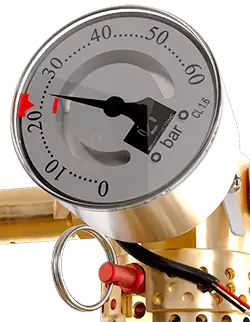

згідно з ДСТУ EN15004-1 пункту 9.2.1.3 для вогнегасних речовин, що зберігаються в рідкій фазі має контролюватись падіння тиску (за заданої температури) більш ніж на 10%, цю вимогу можливо виконати за допомогою регульованого електроконтактного манометра.
При спрацюванні автоматичної системи пожежогасіння об'ємним способом згідно з пунктом 8.1.8 ДБН В.2.5-56:2010 до приміщення чергового персоналу повинен бути виданий сигнал про подачу вогнегасної речовини, також ця вимога регламентується ДСТУ EN 15004-1 п. 6.4.5. Контроль подачі вогнегасної речовини в приміщення, що захищається здійснюється сигналізатором тиску.
|
Автономний пуск |
ТАК, ЗАВЖДИ
У приміщеннях із сильними вібраціями вузол із термочутливою колбою є слабким місцем та можливим джерелом хибного спрацьовування системи пожежогасіння.
|
ТАК, ОПЦІОНАЛЬНО
необхідно, коли умови експлуатації передбачають короткострокові зміни температури. У лінійці компактних модулів є можливість вибору наявності або відсутності вузла автономного запуску.
|
Електромеханічний пускач |
Недоліком даної конструкції були короткі провода, що викликало незручність при монтажі (допайка проводу для можливості підключення в розподільчій коробці). Також скручування проводів під час демонтажу та монтажу модуля в момент відключення електромеханічного пускача. Не можна забезпечити вогнестійкість 30 хвилин згідно з пунктом 5.16.3 ДБН В.2.5-56 через конструктивні особливості пускача. |
Оболонка IPX7 електромеханічного пускача відповідає вимогам ГОСТ 14254-96, EN 60529 та на даний момент не має аналогів на ринку підвісних модулів. Завдяки новій конструкції немає потреби в паянні проводів в підвішеному стані. Також передбачено швидкоз'ємне з'єднання без необхідності проведення робіт з пайки. |

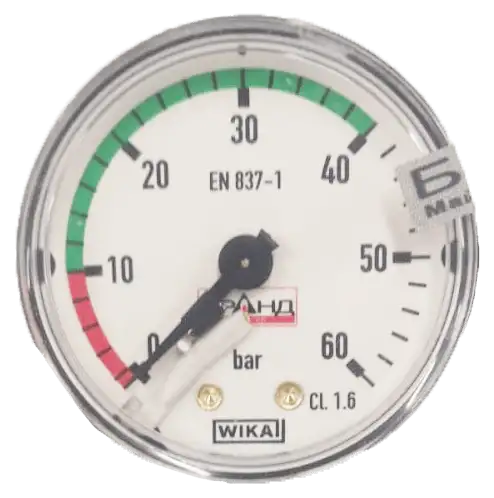

Манометр у газовій фазі |
Об'єм рідкої фази в модулі залежить від температури. Тобто при підвищенні температури у модулі починає зростати тиск, відповідно і об'єм рідкої фази змінюється. Витік хладону з модуля може відбуватися як з боку газової фази, так і рідкої. Падіння тиску в модулі на одиницю втрат вогнегасної речовини буде різним. Тобто втрату 5% газу через рідку фазу за тиском практично неможливо визначити, а витік газу разом із газовою фазою помітно відбивається на манометрі. При даній конструкції помітити витік можливо при вже повній втраті вогнегасного газу в залежності від початкового коефіцієнта завантаження. |
Відповідно до пункту 4.5.1.4 ДСТУ 4095 "Системи газового пожежогасіння. Модулі, комплекти модулів та батарейного устаткування" пристрої контролю тиску повинні встановлюватися з боку газової фази, як показано на малюнку. Встановлення манометру в газовій фазі допоможе контролювати втрату газу витискувача - азоту, а не вогнегасної речовини та своєчасне виявлення несправності.. |
Конструкція запірно-пускового пристрою та розпил вогнегасної речовини |

є дві версії запірно-пускового пристрою, призначені для різних типів вогнегасних речовин. Зліва для вогнегасних речовин HFC125, HFC227ea, праворуч для FK-5-1-12, конструкція якого передбачає переведення ГВР із рідкого агрегатного стану в газоподібний.
При розміщенні модулів пожежогасіння на стіні неможливо забезпечити рівномірний розпил в приміщенні, що захищається. Частина вогнегасної речовини потрапляла на стіну, що не дозволяло створити потрібну вогнегасну концентрацію.
Часто інсталятори при введенні модуля газового пожежогасіння в експлуатацію (переведення в черговий режим) плутають транспортний гвинт із стопорним або підтискним гвинтом колби. Через малі розміри транспортний гвинт у 90% випадків губився, що при майбутньому демонтажі модуля призводило до витрати часу на купівлю та доставку нового.
|
конструкція запірно-пускового пристрою забезпечує перехід всіх типів вогнегасних речовин у газоподібний стан, тому у разі переходу на іншу вогнегасну речовину немає необхідності втручатися в конструктив модуля.

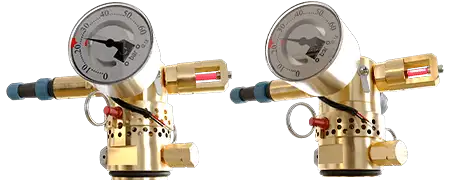

кут розпилу 3600 кут розпилу 1800
Універсальне кріплення та можливості регулювання кута розпилу дозволяє вирішити будь-які труднощі при монтажі та проектуванні системи газового пожежогасіння.
Тепер переведення в черговий режим не потребує інструменту і стан транспортного гвинта можна визначити за кольором.
|
