Соединитель жесткий (СЖ) предназначен для соединения запорно-пускового устройства (ЗПУ) модуля с коллектором или обратным клапаном посредством резьбового соединения.
Соединитель жесткий относится к типу 5 в соответствии с ДСТУ EN 12094-8.
Особенностью конструкции СЖ является телескопическое исполнение присоединительных частей, что позволяет производить регулировку в горизонтальной и вертикальной плоскостях при соединении модуля с коллектором.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||||||
Обозначение | Рраб, бар | Рпр, бар | DN | L, мм | L1, мм | L2, мм | L3, мм | Резьба, G | Размер под ключ, S | Масса, кг |
ЗЖ-33 | 63,0 | 94,5 | 32 | 214 | 244 | 277 | 319 | 17/8"-12UN | 55 | 3,5 |
ЗЖ-50 | 63,0 | 94,5 | 50 | 201 | 212 | 239 | 250 | 21/2"-12UN | 72 | 4,5 |

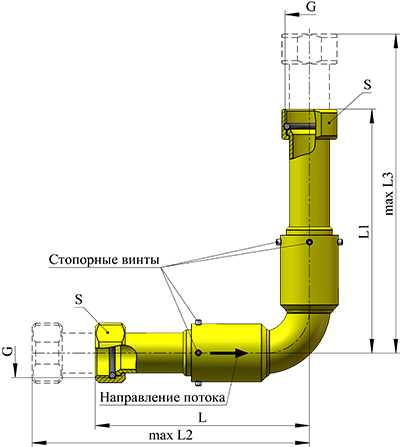

Общий вид соединителя жесткого
