Спрос рождает предложение. Конкуренция заставляет производить продукцию лучше.
С вступлением в силу 5 марта 2015 года Приказа Министерства внутренних дел Украины №1417 от 30.12.2014 появились новые требования касательно необходимости оборудования автономными системами пожаротушения электрических щитов и шкафов.
Также это упоминается в п. 5.14 ДБН В.2.5.56-2014:
«5.14 У разі необхідності оснащення приміщень для розміщення блоку серверів, шаф з електричним та електронним обладнанням системами пожежогасіння, допускається замість них використовувати системи пожежогасіння локального застосування, а для шаф з електричним та електронним обладнанням – автономні системи пожежогасіння локального застосування».
После вступлению в силу вышеупомянутых нормативов, «Бранд Мастер» начал разработку автономных систем пожаротушения локального применения. В связи с необходимостью производить пожаротушение оборудования под напряжением, возможным наличием дорогостощих компонентов и разными техническими свойствами огнетушащих веществ, было принято решение использовать именно газовые огнетушащие вещества.
 |
| Фото 1. СГПа «Импульс Микро» на выставке «Безпека 2015» |
 |

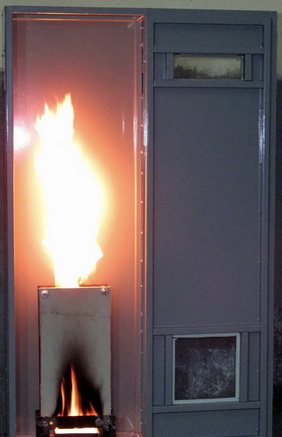

| Фото 2. Бокс во время тушения |
 |
|
Фото 3. Смонтированная система СГПа «Импульс-М100» для испытаний |
 |

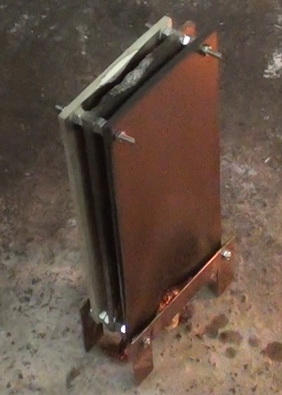

| Фото 4. Очаг А2 после горения |
 |

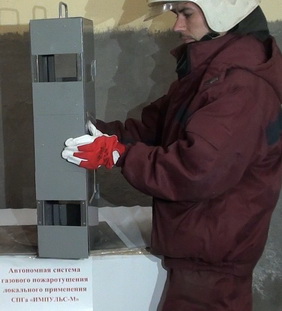

| Фото 5. Шкаф с негерметичностью 5% перед испытаниями |
 |

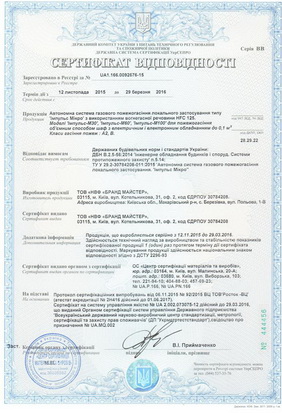

| Фото 6. Сертификат соответствия |
Так как разница в защищаемых объектах (например, маленьких электрических щитах и технологических шкафах) может достигать сотни раз, разрабатывать единую серию систем для всех объемов было нецелесообразным. Так, системы были разбиты на «Импульс Микро» для защиты объектов объемом до 0,1 м3 (100 л) и «Импульс BoxSafe» для защиты объектов до 8 м3. Системы «Импульс BoxSafe» находятся на сертификации и после получения сертификата информация будет на сайте.
Что представляют системы «Импульс Микро»? Системы разделены на три типа по максимальному защищаемому объему – «Импульс-М30» - 30 л (0,03 м3), «Импульс-М60» - 60 л (0,06 м3), «Импульс-М100» - 100 л (0,1 м3) и состоят из:
1. Емкость для хранения огнетушащего вещества.
2. Огнетушащее вещество HFC 125 согласно ДСТУ 4466:8-2008.
3. Запорно-пусковое утройство.
4. Индикатор для контроля давления.
Принцип работы. В емкости находится огнетушащее вещество HFC-125 под собственным давлением. При повышении температуры в защищаемом объеме до 57 °С, термочувствительная колба бысвтродействующего типа разрушаются, клапан запорно-пускового устройства открывается и огнетушащее вещество за секунды поступает в защищаемый объем.
Проектирование и монтаж. Проектирование систем «Импульс Микро» заключается в определении типа горючих материалов в защищаемом объеме, вычисление защищаемого объема, определения параметра негерметичности.
Монтаж систем «Импульс Микро» осуществляется на верхнюю крышку защищаемого щита или шкафа при помощи клейкой ленты (входит в комплектацию системы). Для монтажа необходимо очистить поверхность от пыли, грязи и обезжирить, после чего снять защитный слой клейкой ленты на системе и приклеить модуль на верхнюю крышку щита/шкафа.
Основные характеристики
| № | Характеристика | Импульс-М30 | Импульс-М60 | Импульс-М100 |
| 1. | Вместимость сосуда системы, л | 0,03+0,02 | 0,049+0,01 | 0,082+0,01 |
| 2. | Огнетушащее вещество | HFC 125 | ||
| 3. | Масса огнетушащего вещества, кг | 0,025+0,005 | 0,049+0,01 | 0,082+0,01 |
| 4. | Защищаемый объем для пожаров класса А2, В, С и электрооборудования, л, не менее | 30 | 60 | 100 |
| 5. | Электрооборудование под напряжением, кВ, не более | 19 | ||
| 6. | Рабочее давление в системе, при температуре 20ºС±2ºС, bar | 12 | ||
| 7. | Расчетное давление сосуда системы, бар | 28 | ||
| 8. | Пробное давление сосуда системы, бар | 50 | ||
| 9. | Инерционность срабатывания*, с, не более | 2 | ||
| 10. | Продолжительность выпуска заряда ГОС, с, не более | 5 | ||
| 11. |
Габаритные размеры: - ширина - глубина - высота |
95 110 30 |
95 155 30 |
127 155 30 |
| 12. | Диапазон температур эксплуатации систем, оС | от минус 20 до плюс 50 | ||
| 13. | Температура срабатывания запорно-пускового клапана, ºС | 57±3 | ||
| 14. | Ресурс срабатываний, не менее | 5 | ||
| 15. | Срок службы, не менее, лет | 10 | ||
| * Инерционность срабатывания – время от момента разрушения термочувствительной колбы до начала выхода огнетушащего вещества. | ||||
Испытания.
На этапе разработки, постановки на производство и сертификации были проведены ряд испытаний, подтверждающих основных характеристики:
- инерционность;
- время подачи огнетушащего вещества;
- огнетушащие характеристики (защищаемый объем);
- диапазон температур эксплуатации;
Преимущества. Системы «Импульс Микро» не имеют аналогов в мире, но на рынке Украине существуют некоторые системы, предназначенные для противопожарной защиты электрических щитов.
| Характеристика | СПГа "Импульс-М" | Аналог |
| температура срабатывания | температура срабатывания термочувствительной колбы 57 °С. Термочувствительная колба быстродействующего типа обеспечивает быстрое реагирование на возгорание, предотвращая потери имущества и распространения пожара за пределы электрических щитов или шкафов |
системы срабатывают при температуре 120 °С. Для достижения этой температуры внутри защищаемого объема должно произойти значительное разгорание, которое может привести к значительным убыткам и распространению пожара за пределы защищаемого объема. |
| выпуск огнетушащего вещества | при срабатывании систем «Импульс Микро» огнетушащее вещество полностью поступает в защищаемый объем, обеспечивая огнетушащую концентрацию по всему защищаемому объему. Расчет массы огнетушащего вещества при разработке системы принимался с учетом наименее благоприятных условий – температуры эксплуатации -20 °С, тушения н-гептана (минимальная огнетушащая концентрация для тушения объемным способом – 12,1%). | системы выделяют огнетушащее вещество при разрушении микрокапсул под воздействием температуры (120° С). При выделении огнетушащего вещества может происходить частичное затухание возгорания, после чего возможно повторное возгорание. При нескольких таких циклах, аналогичные системы могут полностью потерять запас огнетушащего вещества без окончательного тушения очага возгорания. |
| негерметичность защищаемых щитов или шкафов | испытаниями подтверждено, что системы «Импульс Микро» производят тушения очагов класса А2 и В при негерметичности защищаемого шкафа 5% (в защищаемом шкафу площадь отверстий составляло 5% от общей поверхности всех стен шкафа). | согласно технической документации, тушение производится при степени негерметичности 0,5%. |
| контроль работоспособности | в системах «Импульс Микро» предусмотрен индикатор для контроля работоспособности системы. Так как давление в системе зависит от температуры эксплуатации – в Руководстве по эксплуатации приведена таблица зависимости давления от температуры. | в аналогичных системах невозможно определить работоспособность системы после монтажа. На системах нет артикула или опознавательных знаков, по которым возможно определить дату производства и необходимость замены. |
| восстановление работоспособности | системы «Импульс Микро» - многоразового действия. При потери давления в системе в период гарантийного термина (24 месяца), «Бранд Мастер» обязуется перезаправить систему за свой счет, что говорит о уверенности в надежности системы. При срабатывании системы, восстановление работоспособности займет минимум времени и не более 20% от стоимости системы | аналогичные системы – одноразового действия и подлежат полной замене при срабатывании. |
| срок службы | срок службы систем «Импульс Микро» - не менее 10 лет. Через 10 лет эксплуатации системы необходимо провести гидравлические испытания, после чего система заправляется и готова к дальнейшей эксплуатации. | срок службы аналогичных систем – 5 года с момента изготовления, что в 2 раз менее срока службы систем «Импульс Микро». |
 |

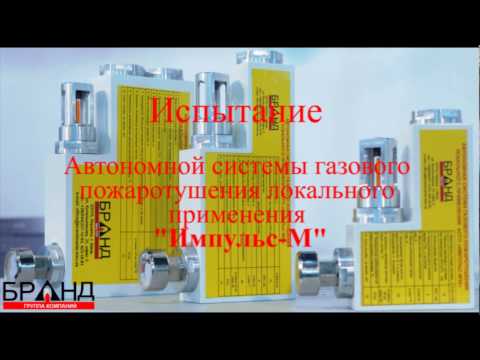

| Автономная система газового пожаротушения локального применения Импульс-М |
