МПП 50 кг · трубопровідна подача
Модуль порошкового пожежогасіння «Бранд-50»
Модульна система порошкового пожежогасіння з розподільним трубопроводом і розпилювачами для поверхневого, об’ємного та локального захисту.
МПП «Бранд-50» призначений для гасіння пожеж класів А, В і С згідно з ДСТУ EN 2, а також електрообладнання під напругою — у межах вимог технічної документації на вогнегасний порошок.
На відміну від модулів прямої подачі, «Бранд-50» працює через рукав високого тиску, розподільний трубопровід та розпилювачі, що дозволяє подавати порошок у необхідні точки захищуваної зони.
Область застосування
Кабельні споруди
Кабельні канали та інші технічні простори, де проєктом передбачено порошкове пожежогасіння.
Технологічне обладнання
Локальна подача порошку до машин, агрегатів або зон можливого розливу горючих речовин.
Допоміжні приміщення
Технічні та побутові приміщення за умови відповідності характеру пожежного навантаження.
Переваги «Бранд-50»
Трубопровідна подача
Розподільний трубопровід дозволяє рознести точки випуску порошку відносно місця встановлення самого модуля.
Різні способи гасіння
Розпилювачі РП-20, РП-25 та РП-30 дають можливість реалізувати поверхневий, об’ємний і локальний способи подачі.
Два способи пуску
Передбачені електричне спрацьовування від системи автоматики та ручний пуск безпосередньо на ЗПП.
Контроль тиску
Манометр забезпечує візуальний контроль робочого стану модуля під час експлуатації.
Електричний та ручний пуск
Електричний пуск

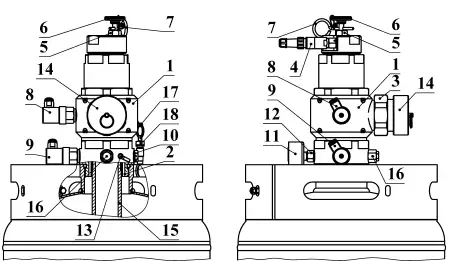

Після подачі електричного імпульсу на електромеханічний пускач ПТП.Е-4 відбувається розгерметизація камери над центральним клапаном. Під дією тиску газу-витискувача клапан переміщується, після чого порошок подається у розподільний трубопровід та через розпилювачі — у захищувану зону.
Ручний пуск
Ручний запуск виконується натисканням кнопки ручного пускача після видалення запобіжної чеки. Спосіб пуску та алгоритм керування мають бути визначені проєктною документацією системи пожежогасіння.
Умовне позначення при замовленні
Технічні характеристики МПП «Бранд-50»
| Параметр | Од. вим | Значення |
|---|---|---|
| Місткість балона модуля | л | 70,0 +3,5 |
| Марка вогнегасного порошку | — | ПРО-МІКС ABC-50 |
| Маса заряду порошку, не менше | кг | 50 +2 |
| Робочий тиск за температури 20 ±2 °C | бар | 16,0 ±1,0 |
| Діаметр умовного проходу ЗПП | мм | 40 |
| Тривалість приведення в дію, не більше | с | 1 |
| Тривалість подачі порошку, не більше | с | 30 |
| Максимальна площа, що захищається | м² | 36 |
| Максимальний об’єм, що захищається | м³ | 125 |
| Вогнегасна здатність за ДСТУ 3972, не менше | м² | 10 |
| Відносна маса залишку порошку, не більше | % | 3 |
| Максимальна висота розташування розпилювачів | м | 4,5 |
| Конструктивна маса без кріплення, не більше | кг | 47,0 |
| Повна маса без кріплення, не більше | кг | 97,0 |
| Максимальні габарити Ø×H | мм | 356×1275 |
Основні параметри трубопровідної мережі
DN40
Розподільча мережа виконується з оцинкованої труби DN40 та відповідних з’єднувальних елементів.
До 24 м
Сумарна довжина розподільчого трубопроводу не повинна перевищувати 24 м.
До 4,5 м
Максимальна висота розташування розпилювачів — 4,5 м.
Один тип РП
На одному розподільному трубопроводі застосовуються розпилювачі тільки одного типу.
Ухил ≥0,01
Горизонтальні ділянки трубопроводу прокладаються з ухилом не менше 0,01 у напрямку розпилювачів.
Кріплення ≤2 м
Відстань між хомутами кріплення трубопроводу не повинна перевищувати 2000 мм.
Розпилювачі РП-20 / РП-25 / РП-30
РП-20
Поверхневе гасіння. Маса не більше 0,145 кг.
РП-25
Об’ємне гасіння. Маса не більше 0,095 кг.
РП-30
Локальне об’ємне або поверхневе гасіння.
Особливості застосування
Не слід застосовувати
Для речовин, схильних до самозаймання і внутрішнього тління; пірофорних речовин; приміщень, які не можуть бути залишені людьми до подачі порошку; чутливої електроніки, якщо осідання порошку є неприйнятним.
Важливо при проєктуванні
Для пожеж класу C подача горючого газу має бути припинена до початку випуску порошку; тип і кількість розпилювачів визначаються розрахунком; на одному трубопроводі застосовуються розпилювачі одного типу.
Комплектність
| Найменування | Кількість / примітка |
|---|---|
| Модуль у зборі із зарядом порошку МПП «Б-50.М1.ПП» | 1 шт. |
| Рукав високого тиску | за замовленням |
| Розподільчий трубопровід DN40 | за замовленням |
| Елементи трубопроводу: коліна, трійники, заглушки тощо | за замовленням |
| Кріплення розподільчого трубопроводу | за замовленням |
| Розпилювачі РП-20 / РП-25 / РП-30 | за замовленням |
Запитання про МПП «Бранд-50»
Чим Бранд-50 відрізняється від Бранд-3 / 6 / 12 / 15?
Бранд-50 має заряд 50 кг і подає порошок через рукав високого тиску, розподільний трубопровід та розпилювачі. Це дозволяє рознести точки випуску порошку відносно місця встановлення модуля.
Які способи пуску передбачені?
Передбачені електричний пуск за допомогою електромеханічного пускача ПТП.Е-4 та ручний пуск після видалення запобіжної чеки.
Яку площу і об’єм захищає один модуль?
Згідно з Настановою, максимальні показники одного модуля становлять 36 м² та 125 м³ для пожеж класів А і В. Фактична конфігурація системи визначається проєктним розрахунком.
Які розпилювачі використовуються?
РП-20 — для поверхневого гасіння, РП-25 — для об’ємного, РП-30 — для локального об’ємного або поверхневого гасіння.
Чи можна застосовувати різні розпилювачі на одному трубопроводі?
Ні. На одному розподільному трубопроводі виробник вимагає застосовувати розпилювачі лише одного типу.
Чи підходить Бранд-50 для серверних?
Порошкове пожежогасіння не рекомендується для об’єктів із чутливою електронікою та відкритими електричними контактами, якщо осідання порошку може пошкодити обладнання.
Потрібно розрахувати систему «Бранд-50»?
Надайте площу та об’єм захисту, клас пожежі, схему приміщення, місце встановлення модуля й необхідні точки подачі порошку.
