Для правильної і безвідмовної роботи системи пожежної сигналізації застосовуються кріпильні елементи або рекомендовані компанією S.A.F.E.
Кріпильні елементи вирішують завдання по монтажу термокабеля на стелі, стіні, балках, кабельних лотках, спринклерних трубах, на захищуваному обладнанні, нафтових резервуарах та ін.
| КОРОБКА РОЗПОДІЛЬНА RG5222 | |||||||||||||
|
|
Розподільна коробка RG5222 використовується для з'єднання сигнального кабеля з термокабелем, а також в кінці термокабеля. Термокабель заводиться в розподільну коробку через кабельний ввід RG1110. Виготовляється з вогнестійкого нейлону.
|
||||||||||||
| МУФТА З'ЄДНУВАЛЬНА RG1110 | |||||||||||||
 |
На всіх входах і виходах розподільної коробки RG5222 повинні використовуватись натяжні з'єднувальні муфти RG1110 для запобігання попадання пилу і вологи. Виготовляється з вогнестійкого нейлону.
|
||||||||||||
| МАЛА СТЯЖКА RG1114 | |||||||||||||
 |
Мала стяжка RG1114 застосовується з L-подібним кронштейном RG1122 в разі захисту резервуара з плаваючим дахом, а також в інших випадках. Виготовляється з вогнестійкого нейлону.
|
||||||||||||
| ПЛОЩАДКА УНІВЕРСАЛЬНА ЗІ СТЯЖКОЮ RG1123 | |||||||||||||
 |
Площадка універсальна зі стяжкою RG1123 призначена для настінного і стельового монтажу термокабеля. З використанням клею може застосовуватися для монтажу на поверхні, де неможливо робити отвори для кріплень. Виготовляється з вогнестійкого нейлону.
|
||||||||||||
| БАЛКОВИЙ ЗАЖИМ RG1117, RG1118 | |||||||||||||
 |
Балковий зажим з малою стяжкою RG1117, RG1118 призначений для кріплення термокабеля до балок. Виготовляється з вогнестійкого нейлону.
|
||||||||||||
| КЛІПСА ДЛЯ КАБЕЛЬНОГО ЛОТКА RG1120 | |||||||||||||
 |
Кліпса кабельного лотка RG1120 призначена для кріплення термокабеля до кабельних лотків. Виготовляється з вогнестійкого нейлону.
|
||||||||||||
| СТЯЖКА ПОДВІЙНА RG1113 | |||||||||||||
 |
Стяжка подвійна RG1113 призначена для кріплення термокабеля до спринклерних труб. Виготовляється з вогнестійкого нейлону.
|
||||||||||||
| РИМ-БОЛТ З ГАЙКОЮ | |||||||||||||
|
RS 7065
RS 7067
RS7066 |
Рим-болт з гайкою RS7065 призначений для кріплення натяжного нержавіючого тросу і є кінцевим елементом при використанні тросової прокладки кабелю. У комплект входить гайка. Для запобігання пошкоджень термокабеля обов'язково використовується гумовий ущільнювач RS7067. При використанні рим-болта з L-кронштейном RG1122 необхідна друга гайка RS7066.
|
||||||||||||
| ТАЛРЕП RS7069 | |||||||||||||
 |
Талреп RS7069 є початковим елементом при тросовій прокладці термокабеля і призначений для натяжки несучого нержавіючого тросу.
|
||||||||||||
| L – КРОНШТЕЙН RG1122 | |||||||||||||
 |
L – кронштейн RG1122 призначений для кріплення термокабеля на обладнанні або навколо нього. Виготовляється з вогнестійкого нейлону.
|
||||||||||||
| КОРОБКА ТЕСТОВА RG5223 | |||||||||||||
 |
ЗНЯТО З ВИРОБНИЦТВА АНАЛОГ ТЕСТОВИЙ БЛОК А1385 Коробка тестова RG5223 призначена для введення в експлуатацію і тестування системи пожежної сигналізації на основі термокабеля і монтується в кінці лінії. Коробка RG5223 може застосовуватися замість розподільної коробки RG5222. Застосування тестової коробки RG5223 не обов'язково. Виготовляється з вогнестійкого нейлону.
|
||||||||||||

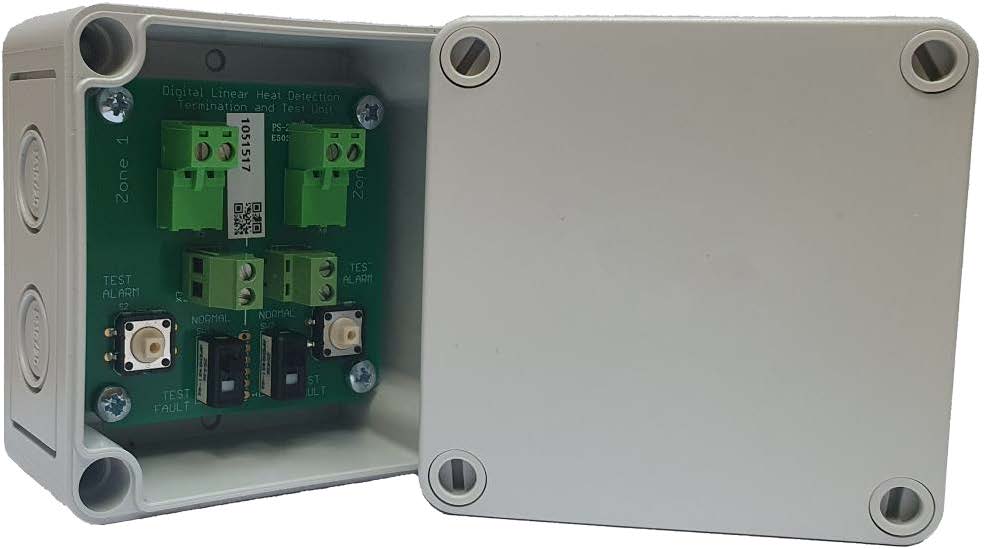

| ТЕСТОВИЙ БЛОК А1385 | |||||||||||||
 |
Одно-або двох-зонний кінцевий тестовий блок А1385, призначений для введення в експлуатацію та перевірку системи пожежної сигналізації на основі сповіщувача пожежного теплового лінійного в двох режимах: режим «тривога» та режим «несправність». Даний блок повинен встановлюватися в кінці лінії сповіщувача пожежного теплового лінійного і може одночасно обслуговувати від одної до двох зон, при підключенні в систему пожежної сигналізації.
|
||||||||||||
| З'ЄДНАННЯ ТЕРМОКАБЕЛЯ | |||||||||||||
|
RG1126
RS7041 |
З'єднання окремих ділянок термокабеля здійснюється за допомогою клемної колодки на дві лінії RS7041 в розподільній коробці RG5222 або з'єднувача RG1126 в разі з'єднання окремих ділянок термокабеля.
|
||||||||||||
