Линейное тепловое обнаружение для сложных условий
Термокабель ТН — пожарный тепловой линейный извещатель
Система раннего обнаружения перегрева и пожара вдоль всей длины кабеля. Термокабель ТН применяется там, где точечные извещатели работают недостаточно эффективно: в кабельных сооружениях, туннелях, на конвейерах, складах, энергетических, транспортных и промышленных объектах.
ТН — это линейный тепловой извещатель с широким спектром температур, материалов оболочки и вариантов подключения. Система может работать как простой неадресный шлейф или в комплекте с модулем ZI-02, который определяет расстояние до места срабатывания, контролирует до двух независимых зон и передаёт информацию через RS-485 Modbus RTU.
Как работает термокабель
Контроль по всей длине
Чувствительный элемент проходит вдоль всей защищаемой длины и реагирует на локальное повышение температуры в любой точке своей длины.
Температурное срабатывание
При достижении заданной температуры термочувствительный полимер разрушается, проводники контактируют между собой и формируют сигнал пожарной тревоги.
Передача сигнала
Сигнал поступает на ППКП или интерфейсный модуль. ZI-02 дополнительно показывает расстояние до точки срабатывания и контролирует исправность линии.
Две цифровые линейки ProLine
ProLine Digital
Классическая цифровая линейка с фиксированной температурой срабатывания 68, 78, 88, 105 и 185 °C. Доступны различные внешние оболочки в соответствии с условиями эксплуатации. Для определения места срабатывания используется двухзонный модуль ZI-02.
ProLine Enhanced Digital
Малодымная безгалогенная серия LSZH с UV-стойкостью, повышенной стойкостью к маслам и топливу, огнезадерживающими свойствами и гибкостью при низких температурах. Модели 65+, 75+, 85+ и 110+, а также варианты SS+ с оплёткой из нержавеющей стали.
Монтаж, восстановление и проверка
Монтаж
Кабель крепится через 1–1,5 м, не допускаются перегибы, чрезмерное натяжение свыше 50 Н и контакт с металлом, который может работать как теплоотвод.
Ремонт после срабатывания
Кабель является невосстанавливаемым. Повреждённый или сработавший участок заменяют, захватывая не менее 3 м кабеля с каждой стороны от известного места события.
Контроль работоспособности
Проводят визуальную проверку креплений, оболочки и соединений, измерение сопротивления шлейфа, а сигнал «Пожар/Неисправность» проверяют через оконечный элемент. Рабочий кабель не нагревают для регулярного тестирования.
Основные преимущества ТН
Точный подбор температуры
Доступны промежуточные температуры 78 и 88 °C, высокотемпературные модели и отдельная LSZH-серия.
Шесть типов исполнения
PVC, нейлон, полипропилен, нержавеющая сталь, LSZH и LSZH с механической защитой SS.
Простое подключение
Термокабель может подключаться к совместимому пожарному прибору без сложной адресной инфраструктуры.
Локализация события
ZI-02 обеспечивает определение расстояния, две независимые зоны и интеграцию с BMS/SCADA через Modbus.
Нормативное преимущество класса A1
Тепловое обнаружение в помещениях высотой до 9 м
В соответствии с таблицей 4 ДСТУ CEN/TS 54-14:2021 «Ограничения по высоте размещения автоматических пожарных извещателей в помещениях», тепловые пожарные извещатели класса A1 могут применяться в помещениях высотой до 9 м.
Преимущество низкотемпературного исполнения
Для помещений высотой до 9 м предпочтительна модель с температурой срабатывания 65 °C, близкой к температурному диапазону класса A1.
Меньше ограничений для проектировщика
Возможность применения класса A1 до 9 м расширяет область использования линейного теплового обнаружения в помещениях, где тепловые извещатели более высоких температурных классов могут иметь более жёсткие ограничения по высоте.
Где применяется термокабель
Энергетика и кабельные сооружения
Кабельные туннели, коллекторы, галереи, подстанции, машинные залы, электрощитовые, трансформаторы и когенерационные установки.
Промышленность и логистика
Конвейеры, транспортёры, элеваторы, склады, ангары, морозильные камеры, резервуары и зоны с пылью или повышенной влажностью.
Транспорт и специальные объекты
Транспортные туннели, метрополитен, железнодорожная и специальная техника, паркинги, гаражи и закрытые технические отсеки.
ProLine Enhanced Digital LSZH
Малодымная безгалогенная серия для объектов с повышенными требованиями к дымообразованию, токсичности продуктов горения, UV-стойкости и работе при низких температурах.
Модели: ТН65+, ТН75+, ТН85+, ТН110+; ТН65SS+, ТН75SS+, ТН85SS+ и ТН100SS+ со стальной оплёткой.
- UL 521, CE и RoHS;
- низкое дымообразование и отсутствие галогенов;
- UV-стойкость для внутреннего и наружного применения;
- огнезадерживающее исполнение;
- повышенная стойкость к маслам и топливу;
- минимальная температура эксплуатации −60 °C;
- до 3000 м на одну зону с ZI-02.
Варианты оболочки
| Исполнение | Обозначение | Основное назначение | Типовые объекты |
|---|---|---|---|
| PVC | без индекса | Стандартное применение в обычных условиях | Склады, технические помещения, кабельные трассы |
| Нейлон | N | Стойкость к погодным условиям и ультрафиолету | Улица, навесы, открытые эстакады, резервуары |
| Полипропилен | P | Защита в химически активных и коррозионных средах | Химические производства, технологические установки |
| Нержавеющая сталь | SS | Дополнительная механическая защита | Конвейеры, элеваторы, промышленные и транспортные объекты |
| LSZH | + | Низкое дымообразование и отсутствие галогенов в заявленной оболочке | Туннели, кабельные коллекторы, ЦОД, общественные здания |
| LSZH + SS | SS+ | LSZH-свойства и механическая защита | Метрополитен, транспорт, промышленные кабельные сооружения |
Таблица химической стойкости оболочек
Сравнительная стойкость PVC, нейлона и полипропилена к типичным химическим веществам и топливам. Большее количество отметок означает более высокий относительный уровень стойкости материала.
| ХИМИЧЕСКОЕ ВЕЩЕСТВО | PVC | НЕЙЛОН | ПОЛИПРОПИЛЕН |
|---|---|---|---|
| Аммиак жидкий | |||
| Бутан | |||
| Нитрат меди | |||
| Топливные масла | |||
| Бензин | |||
| Плавиковая кислота | |||
| Керосин | |||
| Дизельное топливо | |||
| Уксусная кислота |
Модельный ряд
Стандартные и специальные оболочки
| Модель | Цвет | Температура срабатывания, °C | Минимальная температура эксплуатации, °C | Максимальная температура окружающей среды, °C | Исполнение |
|---|---|---|---|---|---|
| ТН68 | красный | 68 | −40 | 45 | PVC |
| ТН68N | чёрный | 68 | −40 | 45 | Нейлон |
| ТН68P | красный дополнительная прозрачная оболочка |
68 | −40 | 45 | Полипропилен |
| ТН68SS | серебристый | 68 | −40 | 45 | Нержавеющая сталь |
| ТН78 | красный | 78 | −40 | 50 | PVC |
| ТН78N | чёрный | 78 | −40 | 50 | Нейлон |
| ТН78P | красный дополнительная прозрачная оболочка |
78 | −40 | 50 | Полипропилен |
| ТН78SS | серебристый | 78 | −40 | 50 | Нержавеющая сталь |
| ТН88 | белый | 88 | −40 | 70 | PVC |
| ТН88N | чёрный | 88 | −40 | 70 | Нейлон |
| ТН88P | белый дополнительная прозрачная оболочка |
88 | −40 | 70 | Полипропилен |
| ТН88SS | серебристый | 88 | −40 | 70 | Нержавеющая сталь |
| ТН105 | белый | 105 | −40 | 70 | PVC |
| ТН105N | чёрный | 105 | −40 | 70 | Нейлон |
| ТН105P | белый дополнительная прозрачная оболочка |
105 | −40 | 70 | Полипропилен |
| ТН105SS | серебристый | 105 | −40 | 70 | Нержавеющая сталь |
| ТН185 | чёрный | 185 | −40 | 160 | Нейлон |
Минимальная температура зависит от серии. Enhanced Digital допускает эксплуатацию до −60 °C, а классическая серия — до −40 °C. При низких температурах необходимо учитывать сокращение кабеля, увеличивать радиус изгиба и применять более частое размещение креплений.
ProLine Enhanced Digital LSZH
| Модель | Цвет | Температура срабатывания, °C | Минимальная температура эксплуатации, °C | Максимальная температура окружающей среды, °C | Исполнение |
|---|---|---|---|---|---|
| ТН65+ | красный | 65 | −60 | 47 | LSZH, UV- и топливостойкое |
| ТН65SS+ | серебристый | 65 | −60 | 47 | LSZH + нержавеющая сталь |
| ТН75+ | красный | 75 | −60 | 47 | LSZH, UV- и топливостойкое |
| ТН75SS+ | серебристый | 75 | −60 | 47 | LSZH + нержавеющая сталь |
| ТН85+ | белый | 85 | −60 | 69 | LSZH, UV- и топливостойкое |
| ТН85SS+ | серебристый | 85 | −60 | 69 | LSZH + нержавеющая сталь |
| ТН110+ | белый | 110 | −60 | 69 | LSZH, UV- и топливостойкое |
| ТН100SS+ | серебристый | 100 | −60 | 69 | LSZH + нержавеющая сталь |
Цвета классической серии зависят от температуры и оболочки. PVC: ТН68 и ТН78 — красные, ТН88 и ТН105 — белые. Все модели с нейлоновой оболочкой N — чёрные. Полипропиленовые модели P имеют базовый красный цвет для 68/78 °C или белый для 88/105 °C и дополнительную прозрачную внешнюю оболочку. Модели SS — серебристые. Для Enhanced Digital: ТН65+ и ТН75+ — красные; ТН85+ и ТН110+ — белые; все модели SS+ — серебристые.
Пример обозначения кабеля при заказе
В заявке или спецификации рекомендуется указывать модель, температуру срабатывания, тип оболочки и необходимую длину.
Термокабель ТН85SS+, 85 °C, LSZH + нержавеющая сталь, 200 м| ЭЛЕМЕНТ ОБОЗНАЧЕНИЯ | ЗНАЧЕНИЕ |
|---|---|
| ТН | Извещатель пожарный тепловой линейный |
| 85 | Температура срабатывания 85 °C |
| SS | Защитная оплётка из нержавеющей стали |
| + | Малодымная безгалогенная оболочка LSZH |
| 200 м | Необходимая длина кабеля |
Варианты подключения термокабеля
Непосредственно к ППКП
Термокабель может подключаться непосредственно к шлейфу пожарного приёмно-контрольного прибора. Номиналы резисторов определяются схемой конкретного ППКП.
Через сигнальный кабель
Если защищаемая зона удалена от ППКП, применяют сигнальный кабель и распределительную коробку. Для наружного монтажа все соединения выполняют в коробках через вводы со степенью защиты не ниже IP66.
Через ZI-02
ZI-02 контролирует до двух зон, определяет расстояние до места срабатывания, формирует отдельные сигналы «Пожар/Неисправность» и передаёт данные через RS-485 Modbus RTU.
Базовые технические характеристики
| Принцип действия | Цифровой, фиксированная температура, одноразовое температурное срабатывание |
|---|---|
| Диаметр классической серии ТН68–ТН105 | PVC — 3,6 ± 0,2 мм; N — 4,5 ± 0,2 мм; P — 4,7 ± 0,2 мм; SS — 4,0 ± 0,2 мм |
| Диаметр ТН185 | 3,6 ± 0,2 мм |
| Сопротивление классической серии | 0,164 Ом/м |
| Максимальное напряжение | 30 V AC / 42 V DC |
| Минимальный радиус изгиба классической серии | 76,2 мм |
| Диаметр Enhanced Digital | 3,66 мм; 4,06 мм в исполнении SS+ |
| Минимальный радиус изгиба Enhanced Digital | 50 мм; при температуре около −60 °C — 100 мм |
| Сопротивление Enhanced Digital | примерно 100 Ом/км на каждую жилу |
| Температурный ряд | 65–185 °C в зависимости от серии и исполнения |
| Минимальная температура эксплуатации | −60 °C для Enhanced Digital; −40 °C для классической серии |
| Типы оболочки | PVC, N, P, SS, LSZH, LSZH+SS |
| Определение места срабатывания | С помощью ZI-02 |
| Интеграция | ППКП, релейные выходы, RS-485 Modbus RTU через ZI-02 |
Рекомендации производителя по проектированию и монтажу

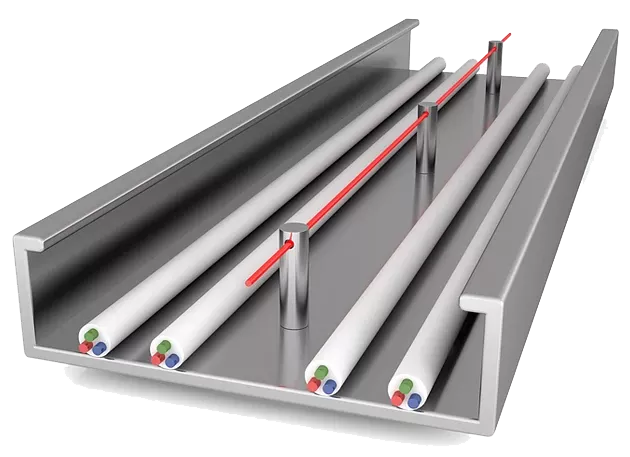

Кабельные лотки и стеллажи
- для классической серии стандартный шаг крепления — 1 м;
- размещение — не выше 200 мм над лотком;
- одна линия применяется для лотка шириной до 600 мм;
- при волнообразном монтаже максимальное расстояние между точками крепления — 1,8 м;
- для более широких лотков требуются дополнительные параллельные линии;
- для нижнего лотка целесообразна дополнительная линия снизу;
- при тросовой прокладке несущий нержавеющий трос закрепляют с шагом до 4,6 м.

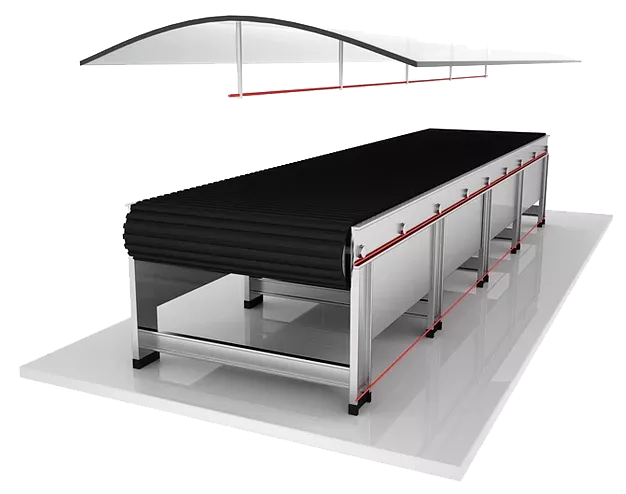

Конвейеры
- линии прокладывают вдоль обеих сторон возле опор роликов;
- дополнительные линии — под опорной плитой для обнаружения возгорания просыпи;
- для закрытого конвейера рекомендуется линия над лентой;
- отдельно контролируют приводы, двигатели и маслонаполненные редукторы.

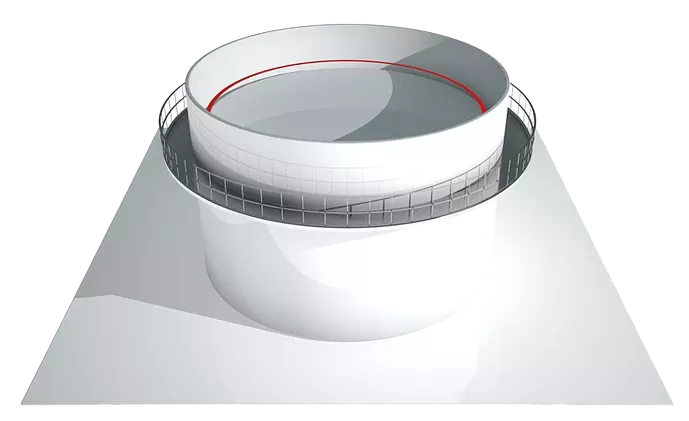

Резервуары и взрывоопасные зоны
- применяют сертифицированные соединительные коробки ATEX;
- между кабелем и блоком контроля устанавливают барьеры или изоляторы искробезопасности;
- блок контроля размещают в безопасной зоне;
- на плавающей крыше кабель поддерживают примерно через каждый метр.

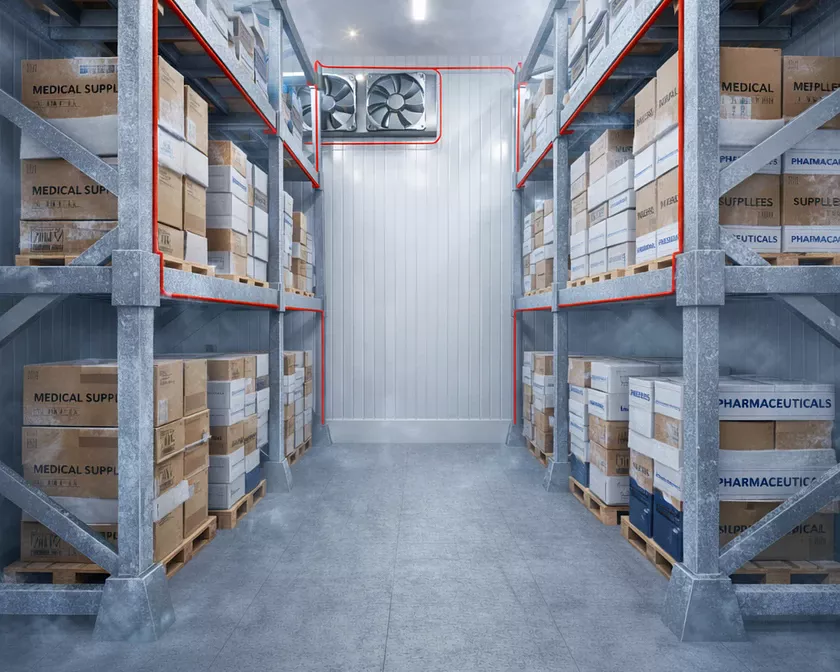

Склады, морозильники и паркинги
- в стеллажах кабель устанавливают под потолком и внутри стеллажей;
- зоны делят для сокращения участка поиска и управления пожаротушением;
- для морозильных складов производитель рекомендует нейлоновую оболочку;
- Enhanced Digital допускает эксплуатацию при температуре до −60 °C;
- при −60 °C кабель может сокращаться на 1–2 %, радиус изгиба увеличивают до 100 мм;
- максимальный шаг креплений при низкой температуре — 1 м;
- для паркингов рекомендуется нейлоновая оболочка из-за воздействия погоды и углеводородов.

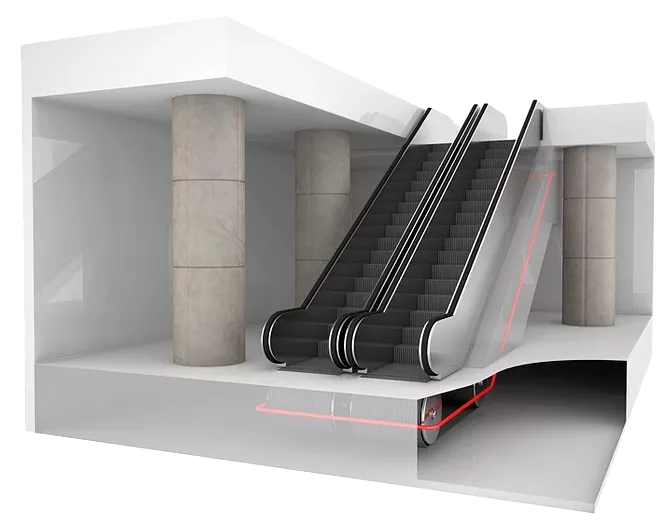

Эскалаторы и траволаторы
- контролируют приводы, подшипники, ролики и пылесборные поддоны;
- кабель прокладывают с обеих сторон, а также в верхней и нижней части;
- рекомендуется механическая защита и проверка химической стойкости к маслам.

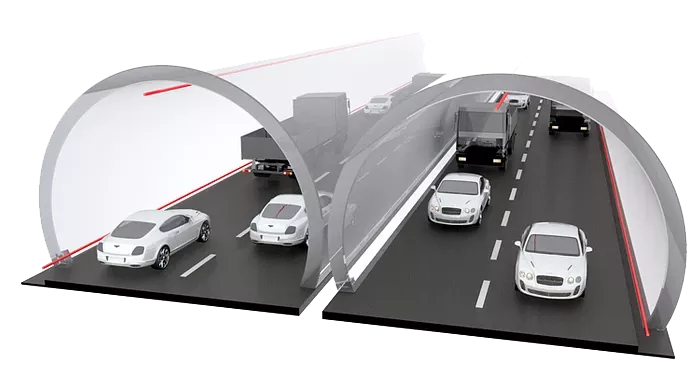

Туннели
- зоны формируют в зависимости от длины и ширины туннеля;
- сигналы могут управлять локальным пожаротушением или вентиляцией;
- отдельно контролируют проезжую часть, электрические риски, приямки и дренажи;
- тип оболочки определяют по условиям среды и требованиям к LSZH.

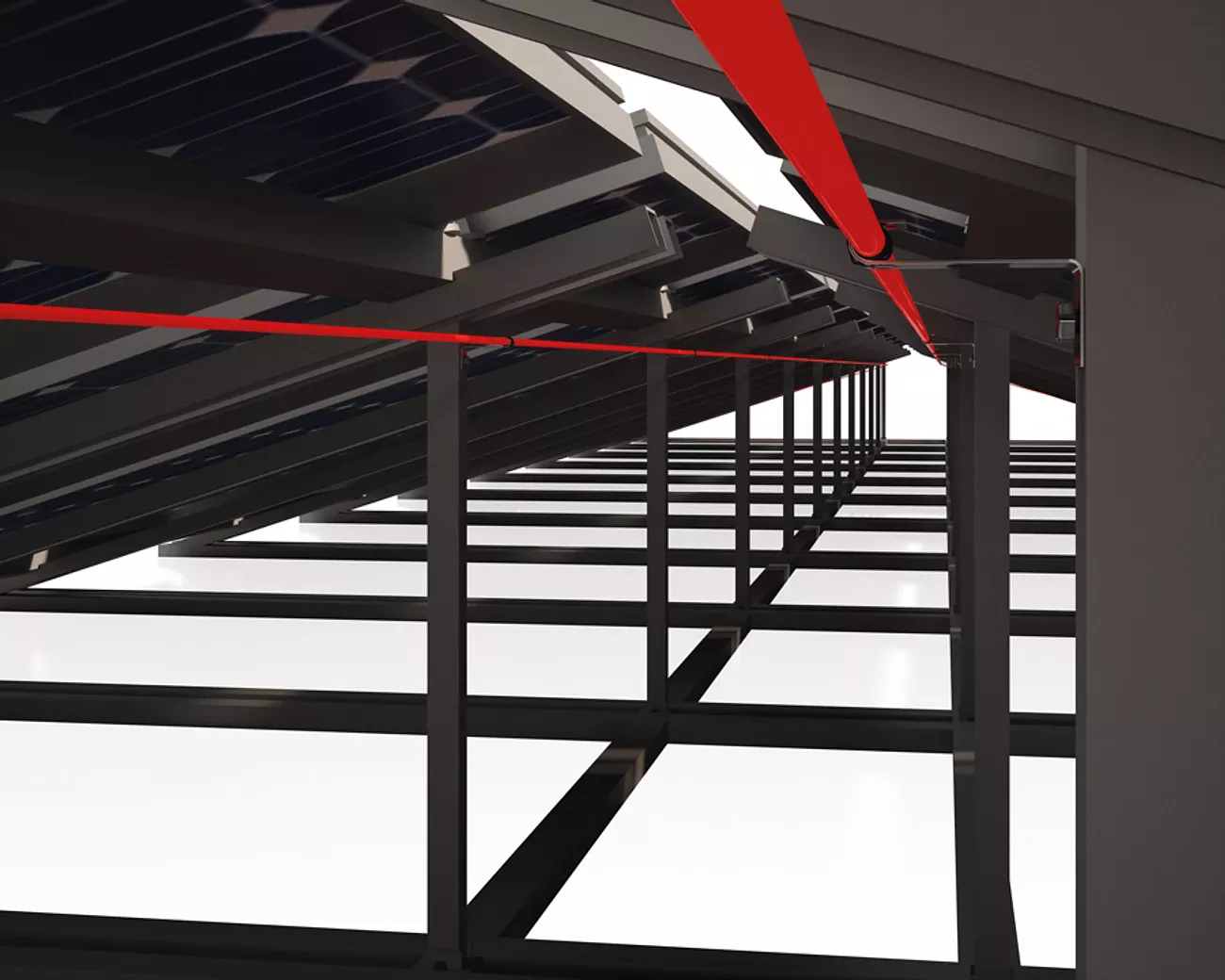

Солнечные фотоэлектрические установки
- термокабель обеспечивает непрерывный контроль вдоль массива солнечных панелей, кабельных трасс, инверторов и другого электрооборудования;
- линию целесообразно размещать в зонах риска локального перегрева, повреждения проводки, дуговых замыканий и горячих точек;
- для наружного монтажа применяют UV-стойкое исполнение, а при риске механических повреждений — оплётку из нержавеющей стали;
- крепление выполняют к конструкциям модулей так, чтобы избежать истирания и повреждения оболочки кабеля;
- зонирование можно выполнять отдельно для групп или рядов солнечных панелей для быстрого обнаружения пожара.

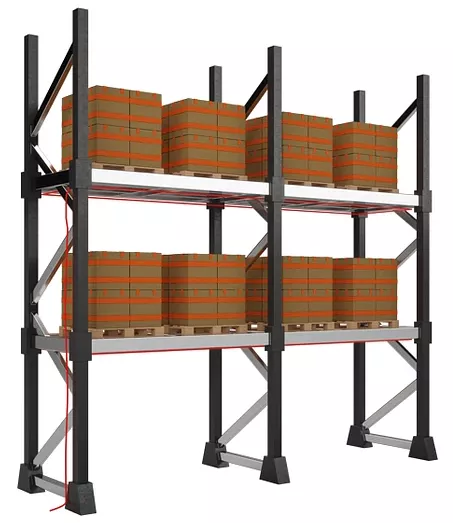

Складские стеллажи
- термокабель прокладывают непосредственно вдоль ярусов и балок стеллажной системы;
- для высоких и плотно заполненных стеллажей линии можно размещать на нескольких уровнях ближе к потенциальному очагу пожара;
- непрерывная прокладка вдоль ряда позволяет контролировать всю длину стеллажа без «слепых зон»;
- кабель не должен мешать операциям хранения, перемещения и отбора товара;
- в комплекте с модулем определения расстояния можно быстрее определить место температурного перегрева.
Провисание классической серии при низких температурах
| ТЕМПЕРАТУРА, °C | РЕКОМЕНДУЕМОЕ ПРОВИСАНИЕ, ММ | ШАГ КРЕПЛЕНИЯ, М |
|---|---|---|
| −7 | 19 | 1 |
| −18 | 22 | 1 |
| −29 | 25 | 1 |
| −40 | 29 | 1 |
Приведённые значения являются общими рекомендациями производителя. Окончательный шаг, количество линий, зонирование и способ крепления определяются проектом и нормативами объекта.
Как правильно выбрать модель
Определите условия
- высоту помещения и допустимый класс теплового извещателя;
- нормальную и максимальную температуру окружающей среды;
- наличие UV, воды, пыли или химических веществ;
- риск механического повреждения или воздействия грызунов;
- требования к дымо- и газовыделению;
- длину и количество контролируемых зон.
Определите функции системы
- простой сигнал «Пожар/Неисправность»;
- определение расстояния до места срабатывания;
- одна или две независимые зоны;
- интеграция с BMS или SCADA;
- требования FM, UL, LSZH или отраслевых стандартов.
Техническое обслуживание и проверка
Визуальный осмотр
Смонтированную систему осматривают не реже одного раза в шесть месяцев. Недоступные участки проверяют во время плановой остановки, но не реже одного раза в 18 месяцев.
Полная проверка
Полную проверку выполняют после монтажа, а в дальнейшем — ежегодно, если уполномоченные органы не требуют более частого контроля. Сопротивление шлейфа измеряют, записывают и сравнивают с предыдущими значениями.
Без нагрева рабочей линии
Для штатной проверки применяют электрические и механические методы: перемычку, оконечный тестовый блок и контроль сопротивления. Нагретый тестовый участок после испытания обязательно заменяют.
Видео о термокабеле
Принцип работы и применение
В видео показано, как работает термокабель как линейный тепловой извещатель, где его целесообразно применять и как он реагирует на локальное повышение температуры.
- контроль по всей длине кабеля;
- срабатывание при достижении заданной температуры;
- передача сигнала на ППКП или интерфейсный модуль;
- примеры применения для кабельных сооружений, туннелей, складов и промышленных объектов.
Часто задаваемые вопросы
Чем термокабель отличается от точечного теплового извещателя?
Термокабель непрерывно контролирует температуру по всей длине кабеля. Это позволяет обнаруживать локальный перегрев на конвейере, кабельном лотке, резервуаре или в протяжённом туннеле, где установка большого количества точечных извещателей сложна или неэффективна.
Можно ли применять термокабель в помещениях высотой до 9 м?
Да, если конкретная модель теплового пожарного извещателя соответствует классу A1. Таблица 4 ДСТУ CEN/TS 54-14:2021 допускает применение класса A1 в помещениях высотой до 9 м. Термокабель ТН65+ соответствует классификации A1 по EN 54-28.
Что означает LSZH?
LSZH означает Low Smoke Zero Halogen — низкое дымообразование и отсутствие галогенов в заявленном материале оболочки. Такое исполнение применяют в закрытых пространствах, на путях эвакуации и вблизи чувствительной электроники.
Как можно подключить термокабель к системе пожарной сигнализации?
Предусмотрено три основных варианта: непосредственно к шлейфу совместимого ППКП, через сигнальный кабель или через модуль ZI-02 с определением расстояния и передачей данных Modbus. Термокабель прокладывают без Т-образных ответвлений.
Можно ли определить место срабатывания?
Да. Для этого используется ZI-02, который показывает расстояние до точки срабатывания, контролирует до двух зон и поддерживает RS-485 Modbus RTU.
Нужно ли заменять кабель после пожара?
Участок, который достиг температуры срабатывания, не восстанавливается и подлежит замене. Неповреждённую часть линии можно сохранить после проверки и восстановления соединений в соответствии с инструкцией производителя.
Номенклатура продукции
| МОДЕЛЬ | НАИМЕНОВАНИЕ |
|---|---|
| ПВХ-ОБОЛОЧКА. ТЕРМОКАБЕЛЬ ОБЫЧНОГО ИСПОЛНЕНИЯ | |
| ТН68 | Извещатель пожарный тепловой линейный 68 °C |
| ТН78 | Извещатель пожарный тепловой линейный 78 °C |
| ТН88 | Извещатель пожарный тепловой линейный 88 °C |
| ТН105 | Извещатель пожарный тепловой линейный 105 °C |
| НЕЙЛОНОВАЯ ОБОЛОЧКА. ДЛЯ НАРУЖНОГО ПРИМЕНЕНИЯ | |
| ТН68N | Извещатель пожарный тепловой линейный с нейлоновой оболочкой 68 °C |
| ТН78N | Извещатель пожарный тепловой линейный с нейлоновой оболочкой 78 °C |
| ТН88N | Извещатель пожарный тепловой линейный с нейлоновой оболочкой 88 °C |
| ТН105N | Извещатель пожарный тепловой линейный с нейлоновой оболочкой 105 °C |
| ПОЛИПРОПИЛЕНОВАЯ ОБОЛОЧКА. ДЛЯ ПРИМЕНЕНИЯ В ХИМИЧЕСКИ АКТИВНЫХ СРЕДАХ | |
| ТН68P | Извещатель пожарный тепловой линейный с полипропиленовой оболочкой 68 °C |
| ТН78P | Извещатель пожарный тепловой линейный с полипропиленовой оболочкой 78 °C |
| ТН88P | Извещатель пожарный тепловой линейный с полипропиленовой оболочкой 88 °C |
| ТН105P | Извещатель пожарный тепловой линейный с полипропиленовой оболочкой 105 °C |
| ОПЛЁТКА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ. ДЛЯ ПРИМЕНЕНИЯ ПРИ МЕХАНИЧЕСКИХ НАГРУЗКАХ | |
| ТН68SS | Извещатель пожарный тепловой линейный с оплёткой из нержавеющей стали 68 °C |
| ТН78SS | Извещатель пожарный тепловой линейный с оплёткой из нержавеющей стали 78 °C |
| ТН88SS | Извещатель пожарный тепловой линейный с оплёткой из нержавеющей стали 88 °C |
| ТН105SS | Извещатель пожарный тепловой линейный с оплёткой из нержавеющей стали 105 °C |
| LSZH-ОБОЛОЧКА. МАЛОДЫМНЫЙ БЕЗГАЛОГЕННЫЙ ТЕРМОКАБЕЛЬ | |
| ТН65+ | Извещатель пожарный тепловой линейный с LSZH-оболочкой 65 °C |
| ТН75+ | Извещатель пожарный тепловой линейный с LSZH-оболочкой 75 °C |
| ТН85+ | Извещатель пожарный тепловой линейный с LSZH-оболочкой 85 °C |
| ТН110+ | Извещатель пожарный тепловой линейный с LSZH-оболочкой 110 °C |
| LSZH-ОБОЛОЧКА И ОПЛЁТКА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ. МАЛОДЫМНЫЙ БЕЗГАЛОГЕННЫЙ ТЕРМОКАБЕЛЬ ДЛЯ МЕХАНИЧЕСКИХ НАГРУЗОК | |
| ТН65SS+ | Извещатель пожарный тепловой линейный с LSZH-оболочкой и оплёткой из нержавеющей стали 65 °C |
| ТН75SS+ | Извещатель пожарный тепловой линейный с LSZH-оболочкой и оплёткой из нержавеющей стали 75 °C |
| ТН85SS+ | Извещатель пожарный тепловой линейный с LSZH-оболочкой и оплёткой из нержавеющей стали 85 °C |
| ТН100SS+ | Извещатель пожарный тепловой линейный с LSZH-оболочкой и оплёткой из нержавеющей стали 100 °C |
| БЛОК КОНТРОЛЯ ТЕРМОКАБЕЛЯ | |
| ZI-02 | Модуль определения места срабатывания ZI-02 |
Подберём термокабель для вашего объекта
Укажите назначение объекта, длину трассы, температурный режим, условия среды и требования к определению места срабатывания. Мы подготовим модель, комплект оборудования и техническую спецификацию.
Запросить подбор и предложение
