Компоненти системи термокабелю
Модулі контролю та елементи монтажу термокабелю
Комплект системи лінійного теплового виявлення може включати модуль контролю, розподільні та тестові коробки, з’єднувальні елементи і спеціалізовані кріплення. Вибір обладнання залежить від кількості зон, необхідності визначення місця спрацювання, способу інтеграції з ППКП та умов монтажу.
Два варіанти контролю термокабелю
ZI-02 застосовується, коли потрібні одна або дві незалежні зони, визначення відстані до місця спрацювання та передавання інформації через RS-485 Modbus RTU. AS-3000 — простіший однозонний модуль для контролю стану лінії та формування релейних сигналів «Тривога» і «Несправність».
| Параметр | ZI-02 | AS-3000 |
|---|---|---|
| Кількість зон | до 2 | 1 |
| Максимальна довжина лінії | до 3000 м на зону | до 3000 м |
| Визначення місця спрацювання | Так | Ні |
| Індикація відстані | на дисплеї, м / ft | — |
| RS-485 Modbus RTU | Так | — |
| Виходи «Тривога / Несправність» | окремо для кожної зони | безпотенційні релейні |
| Ступінь захисту | IP65 | IP65 |
Модуль визначення місця спрацювання ZI-02
Контроль до двох зон
ZI-02 постійно контролює одну або дві незалежні лінії термокабелю. Для кожної зони передбачені сигнали «Пожежа» та «Несправність».
до 2 зон до 3000 м / зона IP65Визначення відстані
Після замикання жил термокабелю модуль розраховує відстань до точки спрацювання та виводить значення на дисплей.
- діапазон визначення: 1–3000 м;
- живлення: 12–36 V DC;
- робоча температура: −20…+50 °C;
- габарити: 180 × 120 × 60,5 мм;
- інтеграція: RS-485 Modbus RTU;
- підключення до адресного або безадресного ППКП.
Інтерфейсний пожежний модуль AS-3000
Однозонний контроль
AS-3000 контролює одну лінію термокабелю та безперервно відстежує справність шлейфа, перегрів або займання.
1 зона до 3000 м IP65Основні характеристики
- живлення: 19–27 V DC;
- струм у нормальному режимі: <20 мА;
- струм у режимі тривоги: <40 мА;
- габарити: 110 × 90 × 60 мм;
- виходи «Тривога» та «Несправність» — безпотенційні релейні;
- максимальна довжина термокабелю — до 3000 м.
Який модуль вибрати
AS-3000
Оптимальний для простої однозонної системи, коли достатньо передати сигнали «Тривога» та «Несправність» на ППКП.
ZI-02
Доцільний для протяжних ділянок, де важливо швидко визначити відстань до місця спрацювання та скоротити час пошуку події.
ZI-02 + BMS / SCADA
Використовується, коли потрібне передавання станів і даних у диспетчерську або автоматизовану систему через Modbus RTU.
Елементи підключення, тестування та монтажу
Для монтажу термокабелю застосовуються спеціальні коробки, кабельні вводи, тестові блоки та кріплення для стель, стін, балок, кабельних лотків, спринклерних труб, резервуарів і обладнання.
RG5222 — розподільна коробка
Для з’єднання сигнального кабелю з термокабелем і для кінцевих з’єднань. Nylon 6.6, IP66, 100 × 100 × 50 мм.
RG1110 — кабельний ввід
Використовується на входах і виходах RG5222 для захисту від пилу та вологи. Матеріал — Nylon 6.6, приєднувальний розмір 1/2".

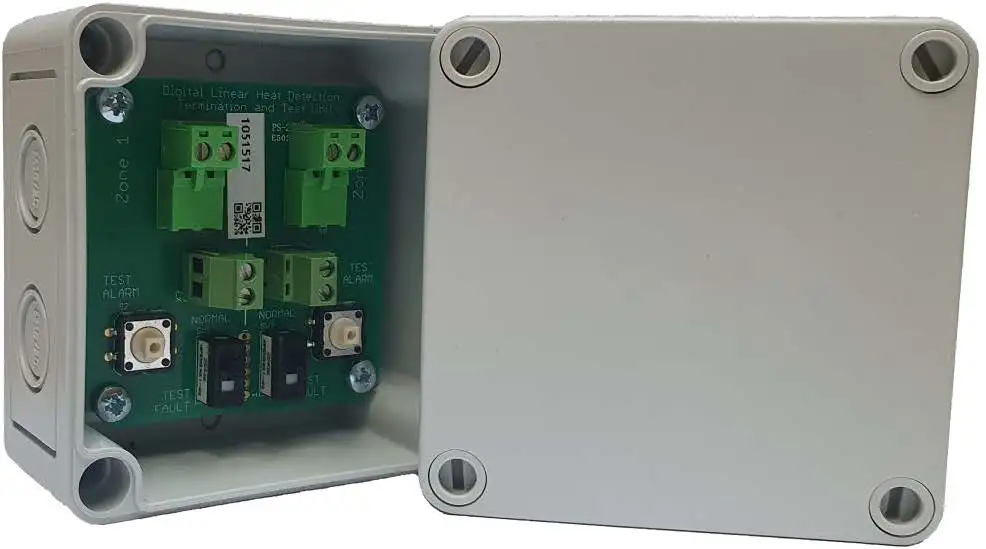

A1385 — кінцевий тестовий блок
Одно- або двозонний блок для перевірки режимів «Тривога» та «Несправність». IP66, два кабельні вводи IP67.
RS7041 / RG1126 — з’єднання кабелю
Для з’єднання окремих ділянок термокабелю у коробці RG5222 або безпосередньо за допомогою спеціального з’єднувача.
RG1114
Мала стяжка для монтажу з L-кронштейном та інших вузлів кріплення.
RG1123
Універсальна площадка зі стяжкою для настінного та стельового монтажу.
RG1117 / RG1118
Балкові затискачі для фіксації термокабелю на металевих балках.
RG1120
Спеціальна кліпса для кріплення термокабелю до кабельних лотків.
RG1113
Подвійна стяжка для кріплення термокабелю до спринклерних труб.
RG1122
L-кронштейн для монтажу термокабелю на обладнанні або навколо нього.
RS7065 + RS7067 + RS7066
Рим-болт, гумовий ущільнювач і гайка для кінцевого кріплення несучого нержавіючого тросу.
RS7069
Талреп для натягування несучого нержавіючого тросу.
Тросова схема
Застосовується там, де термокабель необхідно прокласти вздовж протяжної ділянки без прямого кріплення до конструкції.
Типові комплектації системи
| Задача | Рекомендована комплектація |
|---|---|
| Проста однозонна система | Термокабель + AS-3000 + кінцевий елемент + кріплення |
| Визначення місця спрацювання | Термокабель + ZI-02 + A1385 / кінцевий елемент + кріплення |
| Дві незалежні зони | Дві лінії термокабелю + ZI-02 + кінцеві елементи + кріплення |
| Віддалена захищувана зона | Сигнальний кабель + RG5222 + RG1110 + термокабель + модуль контролю |
| Кабельний лоток | Термокабель + RG1120 + коробки / вводи + модуль контролю |
Підберемо комплект системи термокабелю
Вкажіть довжину лінії, кількість зон, тип ППКП, необхідність визначення місця спрацювання та спосіб монтажу. Ми підготуємо комплект модулів, коробок, тестових елементів і кріплень.
