Вибір пожежних сповіщувачів для підземних, закритих і багаторівневих паркінгів з урахуванням вихлопних газів, пилу, вентиляційних потоків, зарядних станцій та умов технічного обслуговування.

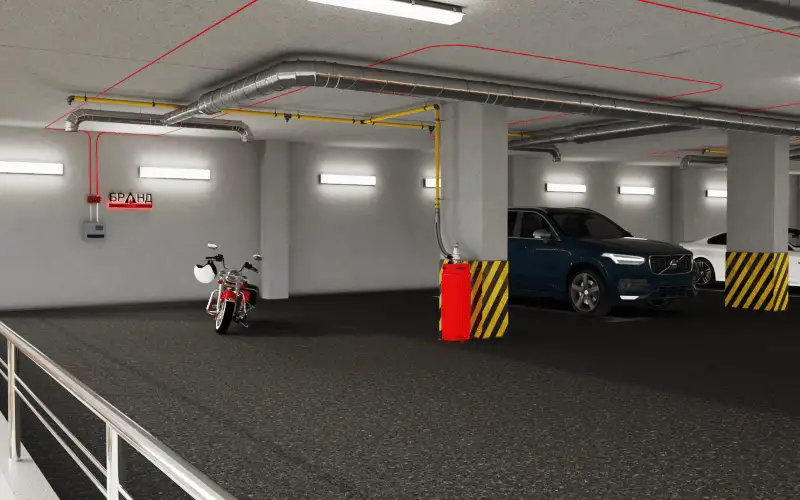

Пожежна сигналізація та раннє виявлення пожежі в паркінгу
Вибір технології виявлення з урахуванням вихлопних газів, пилу, вентиляційних потоків, низьких температур, зарядних станцій і складності технічного обслуговування.
Автостоянки та гаражі можуть бути підземними, вбудованими, прибудованими, багатоповерховими, відкритими або закритими. Вони часто входять до складу житлових комплексів, торговельно-розважальних центрів, офісних і громадських будівель.
Умови паркінгу відрізняються від звичайного приміщення: вихлопні гази, пил, волога, протяги, інтенсивна вентиляція, перепади температури, механічні впливи та обмежена видимість між автомобілями впливають на вибір і розміщення пожежних сповіщувачів.
Основні причини та сценарії пожежі в паркінгу
Несправність автомобіля
Коротке замикання, перегрівання компонентів, пошкодження паливної або електричної системи.
Розлив пального й мастила
Витік горючої рідини з подальшим займанням від гарячої поверхні, іскри або відкритого полум’я.
Заряджання електромобілів
Несправність зарядної станції, силового кабелю, контактів, автоматики або тягової батареї автомобіля.
Газобалонне обладнання
Розгерметизація паливної системи автомобіля на стисненому або зрідженому газі.
Вогневі роботи та куріння
Іскри, відкрите полум’я або порушення правил під час ремонтних і зварювальних робіт.
Підпал і механічні пошкодження
Навмисні дії, ДТП, пошкодження електрообладнання, кабелів або зарядної інфраструктури.
Нормативні вимоги до пожежного захисту автостоянок
ДБН В.2.3-15:2007 зі змінами
Актуалізована редакція зі Змінами №1, №2 і №3 встановлює вимоги до автостоянок і гаражів, зокрема до інженерного обладнання, пожежної сигналізації та автоматичного пожежогасіння.
ДБН В.2.5-56:2014 зі змінами
Визначає загальні вимоги до систем протипожежного захисту. Для проєктів у 2026 році необхідно використовувати редакцію зі Змінами №1 і №2.
ДСТУ CEN/TS 54-14:2021
Використовується під час вибору, розміщення, зонування, введення в експлуатацію й технічного обслуговування систем пожежної сигналізації.
Димові, теплові сповіщувачі та сповіщувачі полум’я: особливості застосування
Основними ознаками пожежі є дим, підвищення температури та полум’я. Кожна технологія має власні переваги й обмеження. Проєктувальник повинен враховувати висоту, вентиляцію, типові забруднення, можливі перешкоди й сценарії розвитку пожежі.
Димові сповіщувачі
Можуть реагувати на ранній стадії тління, але потребують правильного розміщення з урахуванням повітряних потоків і вентиляції.
- чутливість до пилу, аерозолів і забруднення;
- потреба в регулярному очищенні й контролі чутливості;
- можливе віднесення диму вентиляційними потоками;
- необхідність захисту від механічних пошкоджень.
Сповіщувачі полум’я
Ефективні для сценаріїв швидкого відкритого горіння за наявності прямої оптичної видимості контрольованої зони.
- автомобілі, колони й обладнання створюють затінення;
- потрібен контроль поля зору кожного сповіщувача;
- оптичні поверхні необхідно очищувати;
- тип UV/IR або IR3 вибирають за завадами й сценарієм пожежі.
Тепловий лінійний сповіщувач
Контролює температуру по всій довжині лінії та може прокладатися над паркомісцями, уздовж кабельних трас і зарядної інфраструктури.
- відсутність оптичної камери, яка накопичує пил;
- можливість вибору оболонки під умови паркінгу;
- стійкість до вентиляційних потоків як до фізичного фактора;
- просте секціонування на окремі зони контролю.
Комбіноване рішення
Термокабель не обов’язково замінює всі інші сповіщувачі. У складному паркінгу можуть одночасно застосовуватися лінійне теплове виявлення, димові або аспіраційні сповіщувачі, сповіщувачі полум’я, газоаналіз і технологічний контроль зарядних станцій.
Тепловий лінійний пожежний сповіщувач TH для паркінгу
Тепловий лінійний пожежний сповіщувач серії TH містить провідники з термочутливою ізоляцією. При досягненні визначеної температури ізоляція змінює стан, провідники замикаються, а інтерфейсний модуль формує сигнал «Пожежа».
Поріг спрацювання вибирають за нормальною температурою паркінгу, можливими локальними джерелами тепла й температурними умовами під перекриттям. Тип оболонки визначають за вологістю, хімічним впливом, ультрафіолетом і ризиком механічного пошкодження.
Варіанти оболонки
- ПВХ — для стандартних умов;
- нейлон — для всепогодного застосування й УФ-впливу;
- поліпропілен — для хімічно агресивного середовища;
- нержавіюча сталь — для додаткового механічного захисту.
Монтажні зони
- над рядами паркомісць;
- уздовж кабельних лотків;
- біля зарядних станцій та силових трас;
- у технічних і електричних зонах;
- поблизу локальних ділянок підвищеного ризику.
Для монтажу застосовують сумісні елементи кріплення термокабелю. Відстань між кріпленнями, радіуси вигину, натяг і віддалення від гарячих поверхонь визначають за інструкцією виробника та проєктом.

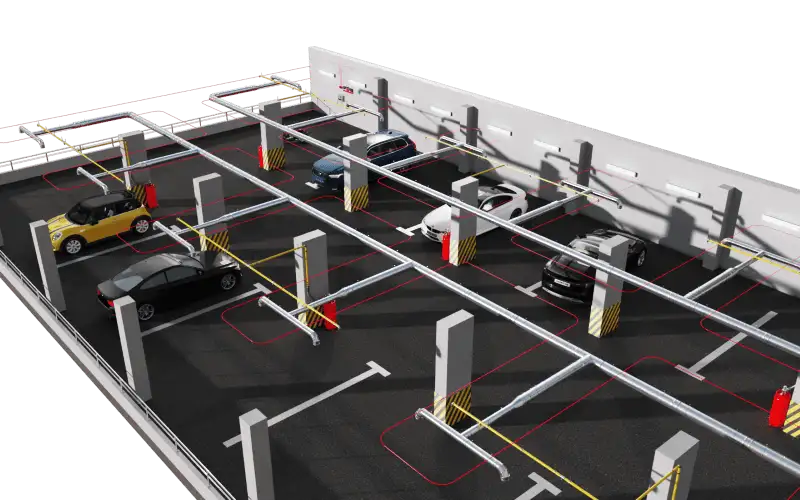

Зонування та розміщення системи в паркінгу
- Розділити паркінг на пожежні та контрольовані зони відповідно до планування й алгоритму евакуації.
- Окремо виділити зарядні станції, електрощитові, вентиляційні камери та інші технічні зони.
- Врахувати повітряні потоки, роботу струминної вентиляції, балки, колони й інженерні мережі.
- Розмістити сповіщувачі так, щоб автомобілі й обладнання не блокували контрольовану зону.
- Забезпечити доступ до модулів, коробок, тестових точок і сповіщувачів для обслуговування.
- Передбачити однозначне відображення місця події на ППКП та у диспетчерській системі.
Взаємодія пожежної сигналізації з інженерними системами
Оповіщення
Передавання сигналу персоналу й відвідувачам, запуск проєктного сценарію евакуації.
Вентиляція і димовидалення
Перехід систем вентиляції, димовидалення та протипожежних клапанів у визначений режим.
Ліфти та доступ
Керування ліфтами, дверима, шлагбаумами й системою контролю доступу за матрицею взаємодії.
Зарядні станції
Передавання сигналу для безпечного відключення зарядної інфраструктури, якщо це передбачено виробником і проєктом.
Пожежогасіння
Запуск автоматичної системи у зоні, де вона передбачена нормативами та проєктом.
Диспетчеризація
Контроль стану сповіщувачів, вентиляції, насосів, клапанів і виконавчих пристроїв.
Технічне обслуговування пожежної сигналізації паркінгу
Що потрібно перевіряти
- працездатність кожної зони виявлення;
- стан термокабелю, кріплень і з’єднувальних коробок;
- забруднення димових і полум’яних сповіщувачів;
- відображення адреси або зони на ППКП;
- взаємодію з вентиляцією, оповіщенням та іншими системами.
Коли потрібна позапланова перевірка
- після перепланування паркомісць або інженерних мереж;
- після встановлення зарядних станцій;
- після ремонту вентиляції чи димовидалення;
- після механічного пошкодження обладнання;
- після пожежі, аварії або спрацювання системи.
Поширені запитання
Який пожежний сповіщувач найкраще підходить для підземного паркінгу?
Універсального варіанта немає. Термокабель стійкий до пилу й повітряних потоків, димові сповіщувачі можуть раніше виявляти тління, а сповіщувачі полум’я швидко реагують на відкрите горіння. Вибір залежить від конкретного проєкту.
Чи реагує термокабель по всій довжині?
Так. Він контролює температуру вздовж усієї прокладеної лінії. Сигнал формується в точці, де температура досягла порога спрацювання.
Чи можна застосовувати термокабель біля зарядних станцій?
Так, як один із рівнів контролю температури. Його розміщення повинно враховувати силові кабелі, нормальні робочі температури, геометрію зарядної зони та алгоритм відключення обладнання.
Чому димові сповіщувачі потребують частішого обслуговування в паркінгу?
Через пил, аерозолі, вихлопні забруднення та повітряні потоки оптична камера може швидше забруднюватися. Періодичність сервісу визначають за умовами об’єкта й документацією виробника.
Які нормативи потрібно використовувати у 2026 році?
Актуалізований ДБН В.2.3-15:2007 зі Змінами №1, №2 і №3, ДБН В.2.5-56:2014 зі Змінами №1 і №2, а також інші профільні документи для конкретного типу автостоянки.
Підібрати систему пожежної сигналізації для паркінгу
Надайте план автостоянки, висоту, кількість рівнів, схему вентиляції, розміщення зарядних станцій, електрощитових та інших технічних зон. Фахівці «Бранд Майстер» підберуть типи сповіщувачів, зонування, інтерфейсні модулі та алгоритм взаємодії систем.
Нормативні та технічні джерела
- ДБН В.2.3-15:2007 «Автостоянки і гаражі для легкових автомобілів» — актуалізована редакція зі Змінами №1, №2 і №3.
- ДБН В.2.5-56:2014 «Системи протипожежного захисту» зі Змінами №1 і №2.
- ДСТУ CEN/TS 54-14:2021 — настанови щодо побудови систем пожежної сигналізації.
- Технічна документація на тепловий лінійний пожежний сповіщувач TH та інтерфейсні модулі.
