Автономне газове пожежогасіння робочої зони, гідравлічного відсіку, інструментального магазину та інших закритих зон верстата із застосуванням системи «ІМПУЛЬС-MINI».
Пожежогасіння верстатів з ЧПК та обробних центрів
Автоматичне виявлення перегрівання і подавання газової вогнегасної речовини в робочу зону, гідравлічний відсік, інструментальний магазин або інший закритий об’єм верстата.
Верстат з ЧПК або обробний центр може включати робочу камеру, гідравлічний відсік, магазин інструменту, електричні шафи, систему охолодження та транспортування стружки. Пожежа найчастіше розвивається в зоні оброблення, де одночасно присутні висока температура, стружка, іскри, мастило або охолоджувальна рідина на оливній основі.
Пошкодження верстата спричиняє не лише витрати на ремонт або заміну обладнання. Наслідками стають зупинка виробничої лінії, зрив строків, пошкодження оснащення, інструменту та продукції, а також ризик поширення пожежі на суміжні зони цеху.
Причини та зони виникнення пожежі у верстаті
Робоча зона
Іскри, перегріта стружка, пошкодження інструменту, інтенсивне різання та займання мастильно-охолоджувальної рідини.
Гідравлічний відсік
Витік гідравлічної оливи, пошкодження рукавів, перегрівання насосів, електродвигунів або компонентів керування.
Магазин інструменту
Накопичення забруднень, мастила і стружки біля приводів, механізмів зміни інструменту та кабельних з’єднань.
Стружковидалення
Переміщення гарячої або палаючої стружки в транспортер, накопичувальний бункер чи суміжну технологічну зону.
Електрична шафа
Перевантаження, ослаблені контакти, коротке замикання, електрична дуга або відмова силового електронного обладнання.
Матеріали підвищеного ризику
Оброблення титану, магнію та інших матеріалів потребує окремого аналізу технології, типу стружки та сумісності вогнегасної речовини.
Ключовий принцип: система повинна виявити небезпечне підвищення температури безпосередньо біля можливого осередку, зупинити технологічний процес і подати вогнегасну речовину в конкретний закритий об’єм верстата.
Автономна система пожежогасіння «ІМПУЛЬС-MINI»

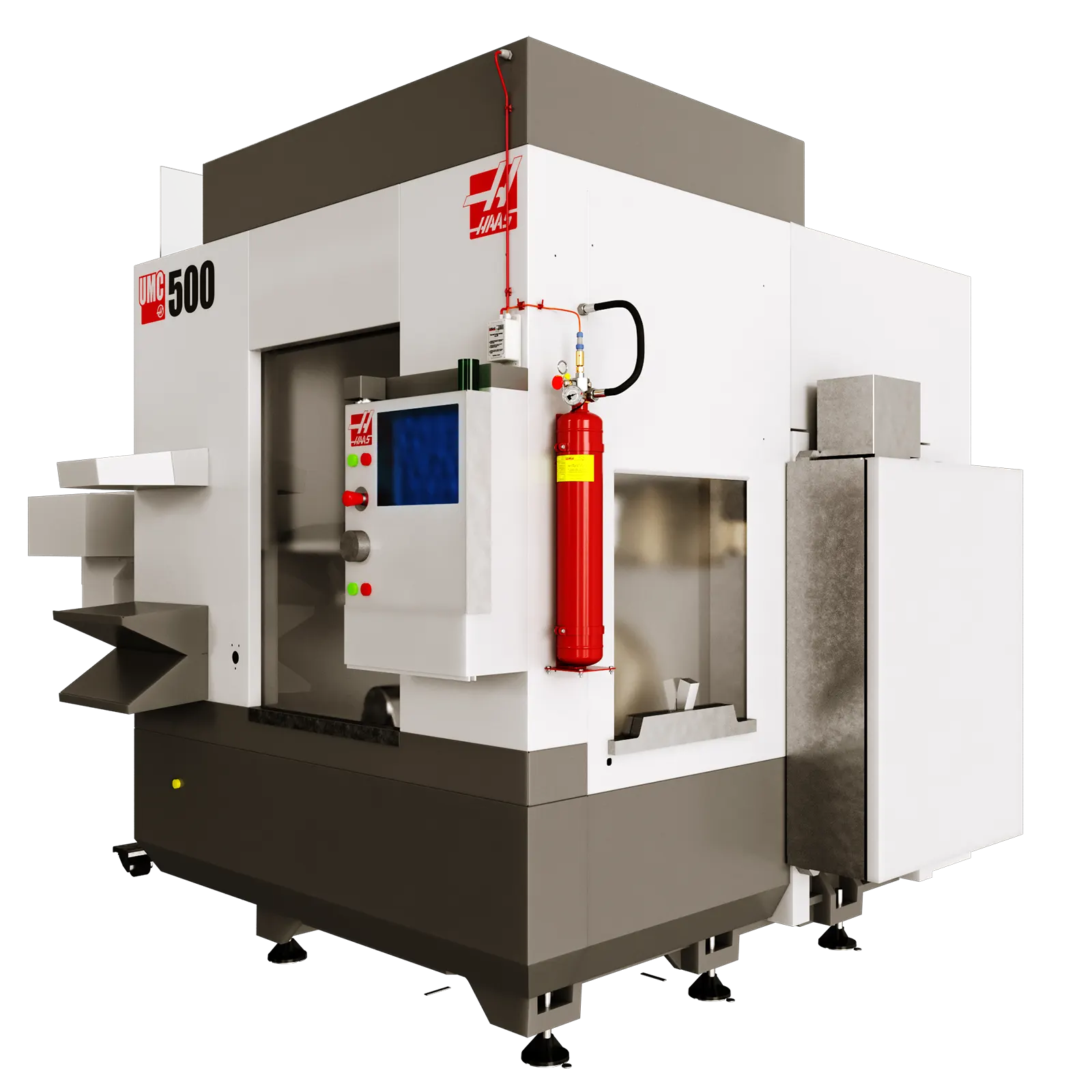

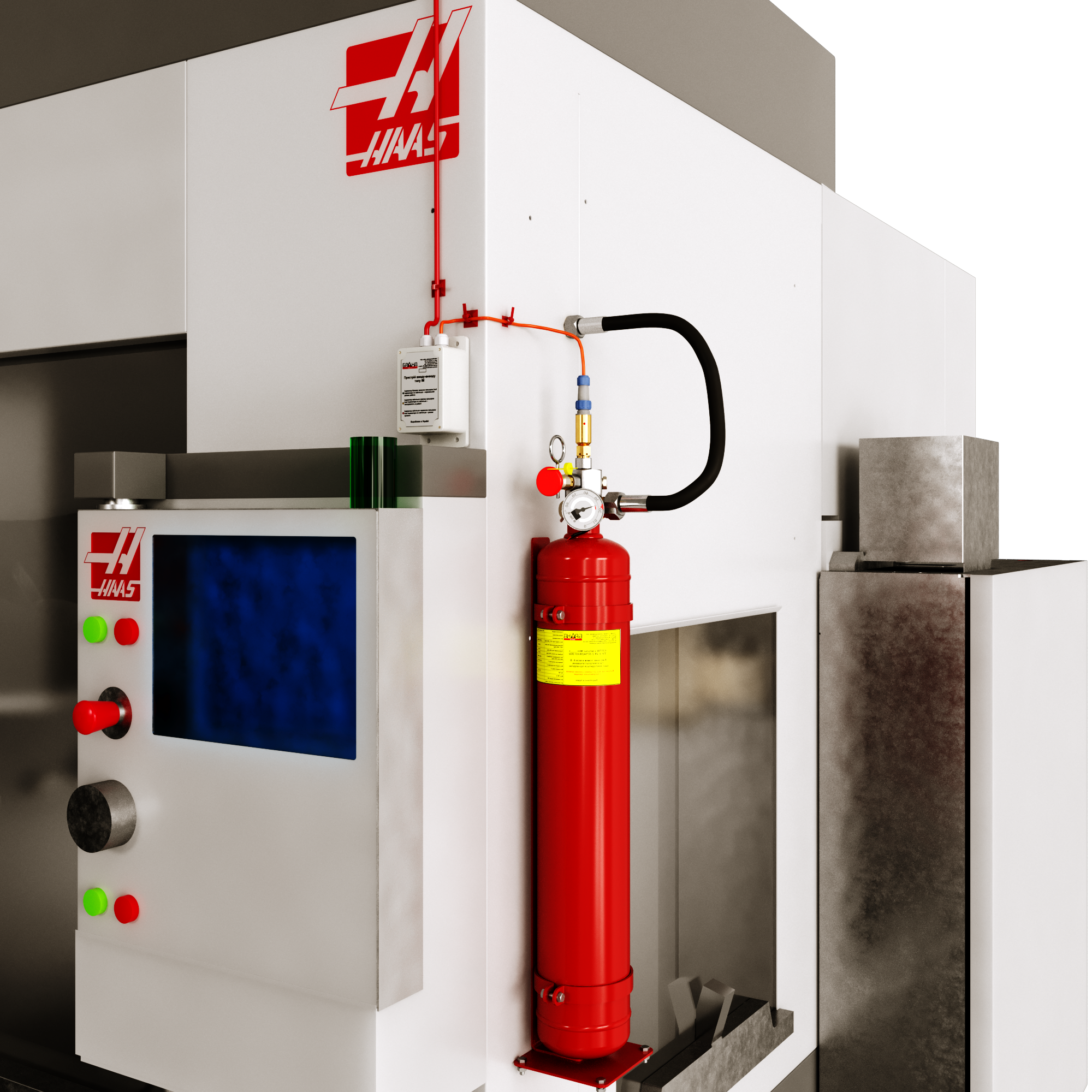

Для локального захисту верстатів з ЧПК, обробних центрів, електротехнічних шаф та інших невеликих закритих об’ємів може застосовуватися автономна система газового пожежогасіння «ІМПУЛЬС-MINI» . Система поєднує модуль із газовою вогнегасною речовиною, виявлення пожежі та мережу подавання ГВР у захищувану зону.
Склад автономної системи пожежогасіння
Модуль газового пожежогасіння
Модуль із газовою вогнегасною речовиною, запірно-пусковим пристроєм та кріпленням. Залежно від компонування верстата модуль встановлюють на стіні, підлозі або окремій монтажній конструкції.
Система виявлення і запуску
Лінійний тепловий пожежний сповіщувач — термокабель — контролює зону по всій своїй довжині. Пристрій вводу-виводу типу «ІМ» контролює стан термокабелю та формує сигнал для електромеханічного пускача модуля.
Система подавання вогнегасної речовини
Гнучкий з’єднувач або розподільний трубопровід подає ГВР від модуля до одного чи декількох насадків, розміщених у робочій камері або інших захищуваних відсіках.
Технологічні блокування
За проєктом система може взаємодіяти з колами аварійного зупинення верстата, приводами, вентиляцією та іншими технологічними системами, які впливають на розвиток пожежі.
Виявлення пожежі тепловим лінійним сповіщувачем
Тепловий лінійний пожежний сповіщувач — термокабель прокладають безпосередньо біля зон можливого перегрівання: над робочою камерою, біля шпинделя, гідравлічного обладнання, кабельних трас, транспортерів стружки та інших технологічних вузлів.
Температура спрацювання
Тип термокабелю підбирають за нормальною робочою температурою обладнання та допустимою температурою довкілля. У лінійці доступні виконання з різними порогами спрацювання, зокрема 68, 78, 88, 105, 185 та 218 °C.
Захисна оболонка
Залежно від умов експлуатації використовують ПВХ, нейлонову, поліпропіленову оболонку або зовнішній захист із нержавіючої сталі для підвищеної механічної стійкості.
Розміщення термокабелю визначають не лише за геометрією верстата, а й за картою теплових навантажень. Кабель не повинен проходити в зоні, де нормальна технологічна температура може спричинити небажане спрацювання.
Принцип дії системи «ІМПУЛЬС-MINI»

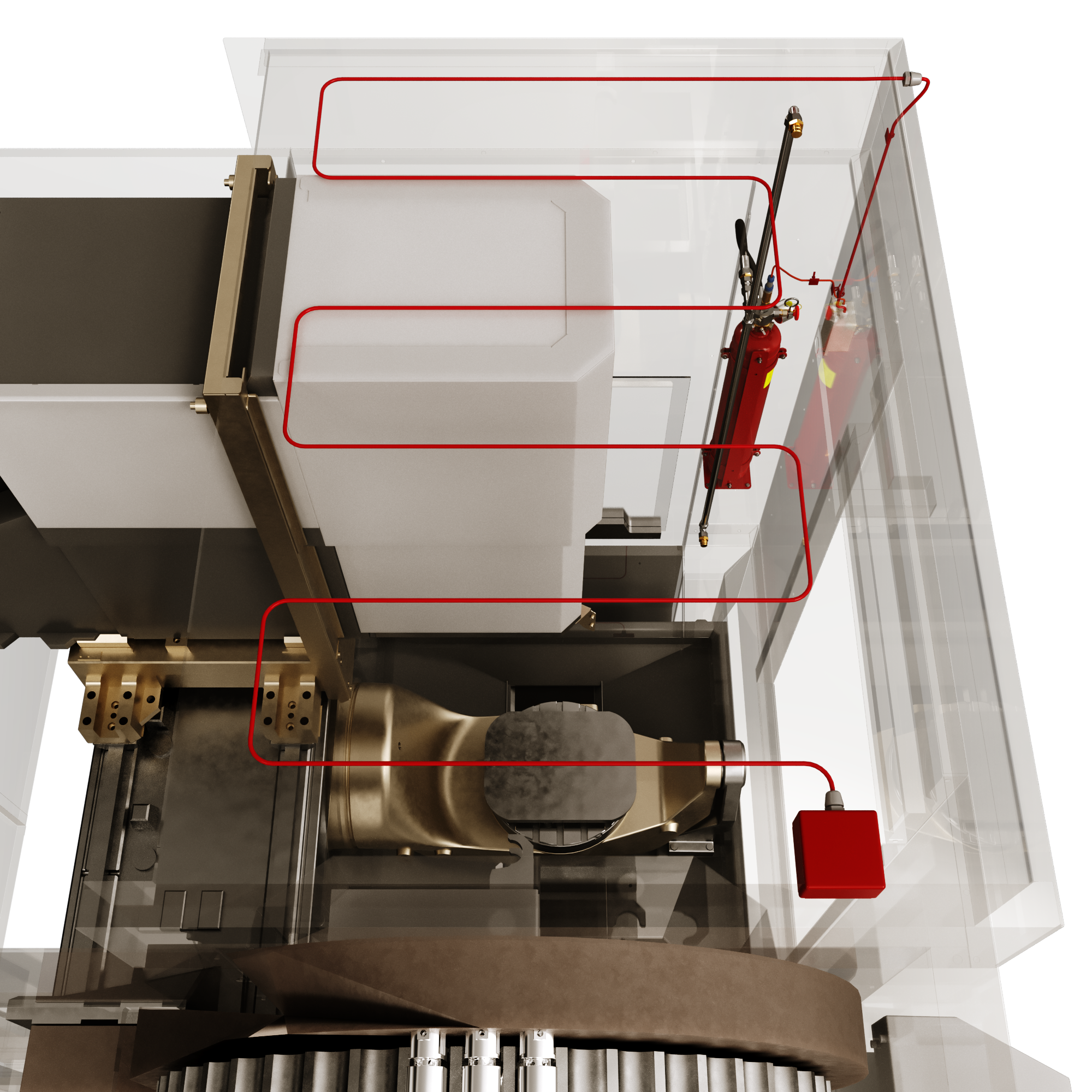

Автоматична послідовність
- У захищуваній зоні виникає локальне перегрівання або пожежа.
- При досягненні порогової температури провідники термокабелю замикаються.
- Пристрій типу «ІМ» формує сигнал на електромеханічний пускач.
- Запірно-пусковий пристрій модуля відкривається.
- Газова вогнегасна речовина надходить до насадків.
- ГВР розподіляється в робочій камері або іншому захищуваному об’ємі.
Конструкція модуля передбачає можливість ручного механічного пуску. Порядок ручного запуску, доступ до модуля та дії оператора повинні бути визначені інструкцією для конкретного верстата.
Конфігурація системи під конкретний верстат
Систему підбирають за результатами обстеження або за технічною документацією верстата. Враховують не лише загальний габарит, а окремі закриті об’єми та шляхи можливого поширення пожежі.
Дані про верстат
- виробник, модель і призначення обладнання;
- габарити та об’єм робочої камери;
- наявність гідравлічного та електричного відсіків;
- розміщення магазину інструменту й транспортера стружки;
- тип оброблюваних матеріалів і технологічного процесу.
Параметри системи
- кількість захищуваних зон;
- площа постійно відкритих отворів і негерметичність;
- робочий температурний діапазон;
- траса термокабелю та точки встановлення насадків;
- необхідні сигнали аварійного зупинення верстата.
Лінійка «ІМПУЛЬС-MINI» включає модулі різної місткості. Конфігурація може передбачати один або декілька насадків, гнучкий з’єднувач чи розподільний трубопровід. Остаточний вибір виконують за розрахунком захищуваного об’єму та параметра негерметичності.
Поширені запитання
Які верстати можна захищати системою «ІМПУЛЬС-MINI»?
Система застосовується для верстатів з ЧПК, обробних центрів та іншого технологічного обладнання, яке має закриту робочу камеру або окремі локальні відсіки придатного для розрахунку об’єму.
Де прокладається термокабель?
Трасу визначають за зонами можливого займання: біля шпинделя, робочого столу, гідравліки, кабельних трас, транспортера стружки та інших вузлів, де можливе небезпечне підвищення температури.
Чи потрібне окреме стаціонарне живлення для запуску?
«ІМПУЛЬС-MINI» є автономною системою. Конкретне виконання пристрою запуску, контроль стану та періодичність заміни елементів живлення визначають за паспортом виробу і регламентом технічного обслуговування.
Чи можна захистити декілька відсіків одного верстата?
Таку конфігурацію розглядають під час проєктування. Кількість зон, насадків, довжина трубопроводу та місткість модуля повинні відповідати технічним обмеженням системи і розрахунку кожного об’єму.
Що потрібно зробити після спрацювання системи?
Верстат залишають зупиненим, перевіряють ліквідацію займання, усувають причину події, виконують огляд системи, відновлюють модуль і лише після цього повертають обладнання до роботи.
Підібрати систему пожежогасіння для верстата
Надішліть модель верстата, фотографії робочої зони, габарити захищуваних відсіків і короткий опис технологічного процесу. Фахівці «Бранд Майстер» підберуть модуль, термокабель, кількість насадків та конфігурацію трубопроводу.
