Gazowy system gaśniczy Wszystkie gazowe środki gaśnicze w systemach nie mają negatywnego wpływu na chronione urządzenia i materiały. Systemy "Impuls 227" i "Impuls 1230" zalecane są do ochrony pomieszczeń ze stałym przebywaniem ludzi. Systemy Impuls 125 stosowane są w pomieszczeniach bez stałej obecności ludzi (pomieszczeniach, w których ludzie nie są stale obecni, ale mogą przebywać przez krótkie okresy czasu), co wynika z niskich kosztów systemów.
Automatyczne systemy przeciwpożarowe gazowe składają się z jednego lub kilku modułów podłączonych do rurociągu rozdzielczego z dyszami. Budowa systemu gaśniczego opiera się na prawidłowym obliczeniu masy środka gaśniczego, obliczeniach hydraulicznych (potwierdzenie podania środka gaśniczego do chronionej objętości w czasie krótszym niż 10 sekund), doborze komponentów (sztywne złącze, zawór zwrotny, dysze gazowe, rozdzielacz, mocowanie butli, sygnalizator ciśnienia oraz sprzęt do testowania urządzeń rozdzielczych).
Do prawidłowego i dokładnego doboru systemu gaśniczego z doborem towarzyszących mu komponentów niezbędne są jak najbardziej poprawne dane wyjściowe: wymiary chronionego pomieszczenia, miejsce montażu modułów, obecność sufitu podwieszanego, podłogi podwieszanej, obecność / brak personelu itp.
Systemy "Impuls 1230", "Impuls 227", "Impuls 125" pokrywają cały szereg wymagań prawnych, właściwości obiektów o różnym przeznaczeniu, życzenia Klientów.
| Konwencjonalne oznaczenie modułu przy zamówieniu: | ||||
| GMG.І | -ХХ. | 1. | ХХХ | wypełniony środkiem gaśniczym ХХХ, ХХ kg |
| 1 | 2 | 3 | ||
| gdzie: 1. pojemność cylindra modułowego: 25, 40, 60, 80, 100, 140, 180 l; 2. typ startu:
3. ХХХ - HFC 125, HFC 227ea, FK-5-1-12; ХХ - masa środku gaśniczego, kg |
||||
ZAKRES ZASTOSOWANIA
|
NORMY MIĘDZYNARODOWE
|
 |
 |
|
WŁAŚCIWOŚCI |
||
|
|
|
|
WADY |
||
|
|
|
| CHARAKTERYSTYKA TECHNICZNA MODUŁÓW "IMPULSE'' | ||||||||
| RODZAJ MODUŁU | ||||||||
| NAZWA WSKAŹNIKÓW |
GMG.I- 25 |
GMG.I- 40 |
GMG.I- 60 |
GMG.I- 80 |
GMG.I- 100 |
GMG.I- 140 | GMG.I- 180 | |
| Pojemność cylindra modułu, nie mniejsza niż | l | 25,0+1,5 | 40,0+2,0 | 60,0+3,0 | 80,0+3,0 | 97,0+3,0 | 140,0+7,0 | 180,0+9,0 |
| Średnica warunkowego przejścia UBW | mm | 32 | 50 | |||||
| Ciśnienie robocze w modułu przy temperaturze 20+2,0С | bar | 42,0 ± 2,0 | ||||||
| Ciśnienie działania urządzenia zabezpieczającego typu membranowego | bar | 78,0 ± 5,0 | ||||||
| Typ gazowego środka gaśniczego | - | HFC125, HFC227ea, FK-5-1-12 | ||||||
| Maksymalny/minimalny współczynnik wypełnienia gazowym środkiem gaśniczym | ||||||||
|
HFC125 HFC227ea FK-5-1-12 |
1,2 / 0,4 1,15 / 0,4 0,929 / 0,4 |
|||||||
| Masa modułu bez środka gaśniczego, nie więcej niż | kg | 40,3 | 52,7 | 69,3 | 88,7 | 102,8 | 155,0 | 187,0 |
| Zakres temperatury pracy modułów | 0С | od minus 20 do plus 50 | ||||||
| Okres użytkowania, nie krótszy niż | lata | 30 | ||||||
Moduły wchodzące w skład gazowego systemu gaśniczego mogą być wyposażone w rozruszniki:
- RE - elektryczny z dublowanym rozrusznikiem ręcznym;
- PNRЕ - elektryczne i pneumatyczne z dublowanym rozrusznikiem ręcznym;
- PN - pneumatyczny;
| TYPY STARTU MODUŁU | ||||||||
| RE | PNRЕ | PN | ||||||
| Rodzaj startu | elektryczny, ręczny |
pneumatyczny, elektryczny, ręczny |
pneumatyczny | |||||
| PARAMETRY STARTU ELEKTRYCZNEGO | ||||||||
| Napięcie nominalne | V | 24± 2,0 | - | |||||
| Prąd nominalny | А | 0,5+0,2 | - | |||||

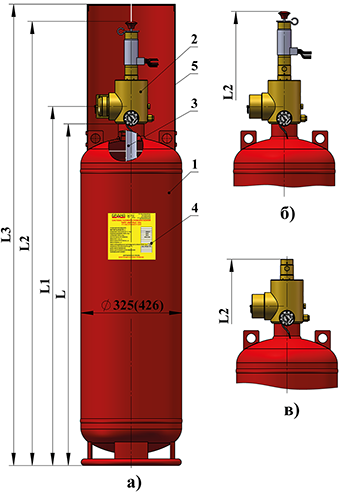

WIDOK OGÓLNY MODUŁU
| Typ modułu | Typ startu UBW | L, mm | L1, mm | L2, mm | L3, mm |
1 - cylinder; 2 - urządzenie blokująco wyrzutniające (UBW); 3 - rurka syfonu; 4 - etykieta informacyjna; 5 - kołpak ochronny a) moduł z " RE" rozrusznikiem UBW; b) moduł z "PNRE" rozrusznikiem UBW; c) moduł z "PN" rozrusznikiem UBW; |
| GMG.I-25.1 | RE | 495 | 540 | 830 | 870 | |
| PNRЕ | 830 | |||||
| PN | 700 | |||||
| GMG.I-40.1 | RE | 695 | 740 | 1030 | 1070 | |
| PNRЕ | 1030 | |||||
| PN | 900 | |||||
| GMG.I-60.1 | RE | 960 | 1005 | 1295 | 1535 | |
| PNRЕ | 1295 | |||||
| PN | 1170 | |||||
| GMG.I-80.1 | RE | 1230 | 1240 | 1570 | 1605 | |
| PNRЕ | 1570 | |||||
| PN | 1440 | |||||
| GMG.I-100.1 | RE | 1455 | 1500 | 1790 | 1830 | |
| PNRЕ | 1790 | |||||
| PN | 1665 | |||||
| GMG.I-140.1 | RE | 1270 | 1315 | 1600 | 1680 | |
| PNRЕ | 1630 | |||||
| PN | 1475 | |||||
| GMG.I-180.1 | RE | 1600 | 1645 | 1930 | 2000 | |
| PNRЕ | 1960 | |||||
| PN | 1805 |
