Протипожежний захист когенераційних установок і міні-ТЕЦ
Раннє виявлення витоку палива, полум’я, диму та перегрівання, аварійне зупинення агрегату, відсікання подавання палива і автоматичне пожежогасіння закритих технологічних відсіків.

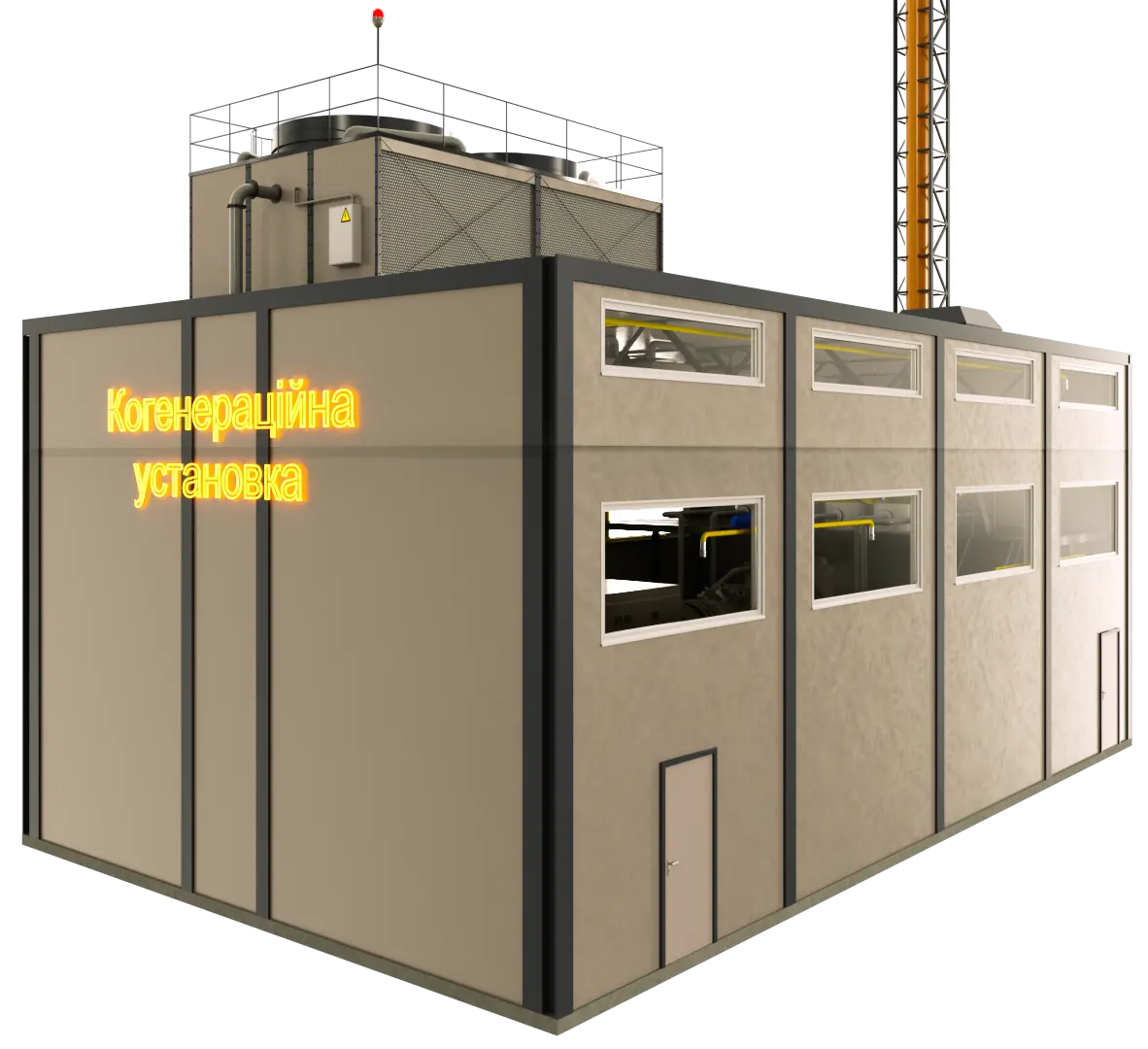

Когенераційна установка (CHP — Combined Heat and Power) одночасно виробляє електричну та теплову енергію. До складу комплексу можуть входити газопоршневий двигун або турбіна, генератор, паливна арматура, мастильна система, теплообмінники, вентиляція, силові кола, автоматика та системи диспетчеризації.
Висока концентрація джерел займання, горючого палива, мастила, гарячих поверхонь та електрообладнання вимагає зонального підходу: виявлення небезпечної події → аварійне зупинення → відсікання палива → локалізація → пожежогасіння.
Типи когенераційних установок
Газова когенерація
Газопоршневі або газотурбінні установки на природному газі, біогазі чи іншому підготовленому газоподібному паливі.
Когенерація на біомасі
Використовує деревну тріску, аграрні залишки та інші органічні матеріали для виробництва теплової й електричної енергії.
Утилізація відхідного тепла
Перетворює теплову енергію промислових процесів на корисне тепло або електроенергію через відповідний енергетичний цикл.
Когенераційні рішення застосовують на промислових підприємствах, комунальних об’єктах, у лікарнях, дата-центрах, харчовій, деревообробній, аграрній, металургійній та інших галузях, де потрібне безперервне постачання електроенергії і тепла.

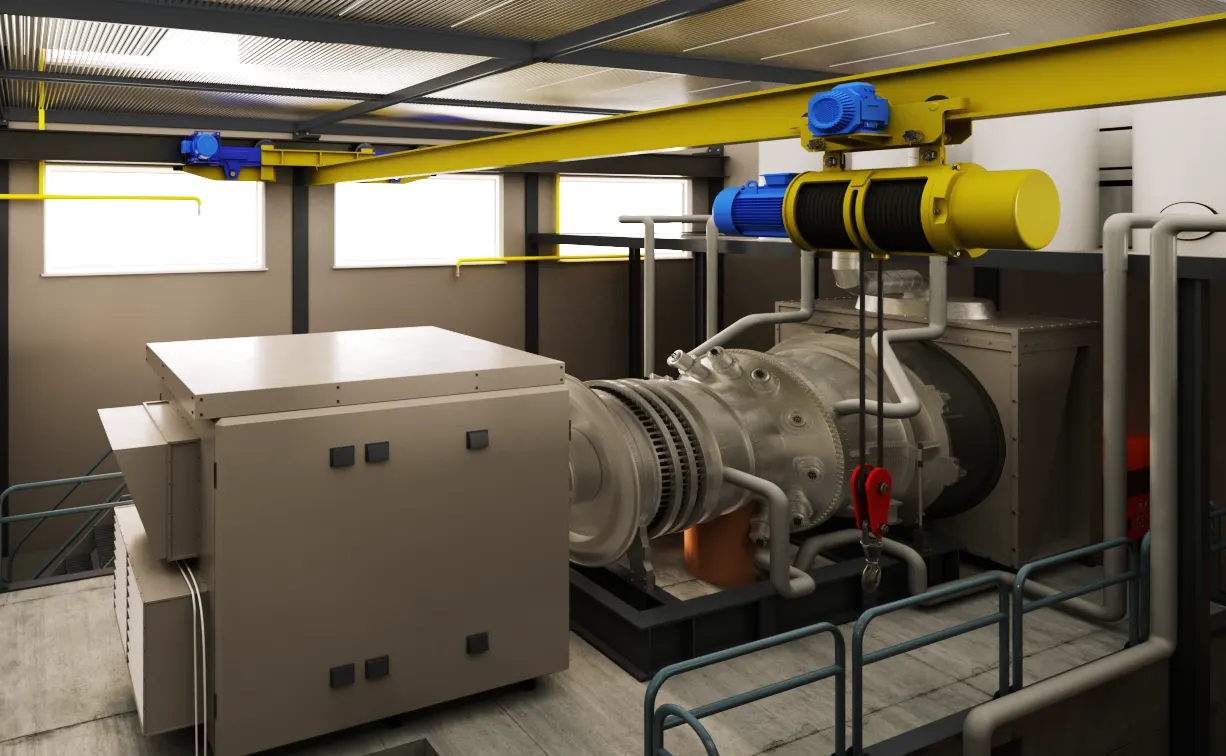

Пожежні ризики та небезпечні зони міні-ТЕЦ
Пожежа може виникнути внаслідок витоку газу або рідкого палива, розгерметизації мастильної системи, потрапляння горючої рідини на гарячу поверхню, перегрівання підшипників, короткого замикання, електричної дуги або відмови вентиляції та охолодження.
Основні зони контролю: двигун або турбіна, генератор, паливна рампа, мастильні трубопроводи, вихлопна система, електричні щити, кабельні траси, системи вентиляції й допоміжне обладнання.
Паливо та мастило
Витік на гарячі поверхні може спричинити швидке факельне або розливне горіння та поширення вогню вздовж технологічної лінії.
Двигун, турбіна і генератор
Критичні фактори — температура, тертя, несправність підшипників, порушення охолодження, займання ізоляції та електрична дуга.
Електричні та кабельні системи
Перевантаження, ослаблені контакти, коротке замикання та пошкодження ізоляції створюють ризик локального осередку в закритій шафі.
Нормативні вимоги до пожежної безпеки когенерації
ДБН В.1.1-7:2016
Визначає загальні принципи обмеження виникнення та поширення пожежі, евакуації, доступу пожежно-рятувальних підрозділів і застосування систем протипожежного захисту.
ДБН В.2.5-56:2014 зі змінами
Регламентує пожежну сигналізацію, автоматичне пожежогасіння, оповіщення та диспетчеризацію. Необхідність і тип системи визначають за призначенням, площею, пожежним навантаженням і характеристиками конкретної зони.
ДСТУ CEN/TS 54-14:2021
Використовують під час проєктування систем виявлення пожежі. Допустимі висоти, відстані та типи сповіщувачів визначають за таблицями стандарту і технічними характеристиками обладнання.
Для газового пожежогасіння застосовують вимоги ДСТУ EN 15004 / EN 15004. Проєкт повинен враховувати герметичність захищуваного об’єму, розрахункову концентрацію, час утримання, безпеку людей, роботу вентиляції та клапанів скидання надлишкового тиску.
Багаторівнева система раннього виявлення пожежі
Один тип сповіщувача не перекриває всі сценарії когенераційної установки. Система повинна поєднувати технологічний контроль, газоаналіз, пожежні сповіщувачі та сигнали автоматики агрегату.
Виявлення витоку газу
Стаціонарні газоаналізатори контролюють можливе накопичення природного газу, біогазу або інших горючих газів біля паливної рампи, арматури, двигуна та у верхніх або нижніх зонах — залежно від густини газу.
Сповіщувачі полум’я
RFD-2FTN і RFD-3000X застосовують для швидкого контролю двигуна, турбіни, генератора, паливної рампи та відкритих технологічних зон.
Лінійне теплове виявлення
Термокабель серії TH прокладають уздовж паливних і мастильних трубопроводів, кабельних лотків, вихлопної системи, генератора та локальних зон перегрівання.
Аспіраційне димове виявлення
Protec ProPoint PLUS активно відбирає проби повітря через трубопровід. Це дає змогу розміщувати отвори на різних рівнях машинного залу та контролювати зони зі складними повітряними потоками.
Високі машинні зали. Замість категоричного виключення точкових сповіщувачів проєктувальник повинен перевірити допустиму висоту, геометрію перекриття, стратифікацію диму, вентиляційні потоки, перешкоди та можливість технічного обслуговування. Для складних залів аспіраційне виявлення часто забезпечує більш керований і ранній контроль.
Пожежогасіння когенераційних установок і міні-ТЕЦ
Вибір способу пожежогасіння залежить від конструкції когенераційної установки, типу палива, наявності мастила, електрообладнання, ступеня герметичності контейнера або приміщення та можливих сценаріїв розвитку пожежі. Для різних зон одного об’єкта можуть застосовуватися різні вогнегасні речовини.
Система пожежогасіння повинна відповідати конкретному виду пожежного навантаження. Під час проєктування окремо аналізують двигун або турбіну, паливну рампу, мастильну систему, генератор, електричні щити, кабельні траси, технологічні відсіки та можливі розливи горючих рідин.
Водяні системи пожежогасіння
Вода ефективно охолоджує гарячі поверхні, металеві конструкції та обладнання, обмежуючи поширення пожежі. Водяні системи можуть застосовуватися для спеціально визначених зон за умови врахування електричної небезпеки, відведення води та захисту обладнання, чутливого до вологи.
Застосування води безпосередньо до електрообладнання під напругою або до окремих технологічних вузлів потребує спеціального проєктного обґрунтування. На об’єкті також повинні бути забезпечені необхідні витрата, тиск і запас води.

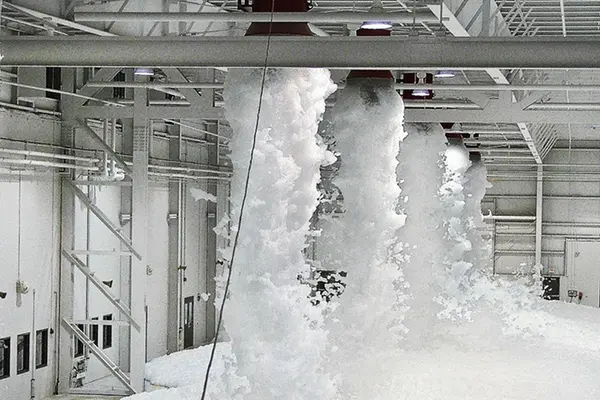

Пінні системи пожежогасіння
Піна застосовується насамперед для гасіння розливів рідкого палива та інших горючих рідин. Вона формує ізолювальний шар, який обмежує надходження кисню до поверхні горіння та зменшує випаровування палива.
Пінна система потребує запасу води й піноутворювача, насосного обладнання, дозування, трубопроводів і організації відведення забруднених стоків. Через це її застосування повинно бути передбачене ще на етапі компонування когенераційного об’єкта.
Порошкові системи пожежогасіння
Порошкові системи забезпечують швидке придушення полум’я та можуть застосовуватися для локального захисту окремих технологічних зон. Водночас порошок майже не охолоджує обладнання, тому після припинення подавання вогнегасної речовини можливе повторне займання, якщо джерело нагрівання або витік палива не усунено.
Після спрацювання порошок потрапляє на електроніку, електричні контакти, підшипники, вентиляційні канали та механічні вузли. Це ускладнює очищення і може спричинити тривалу зупинку дороговартісної установки.
Газові системи пожежогасіння
Газове пожежогасіння доцільно застосовувати в закритих контейнерах, герметизованих машинних відсіках, кожухах агрегатів, електротехнічних приміщеннях, щитах керування та кабельних відсіках. Газова вогнегасна речовина рівномірно заповнює захищуваний об’єм, надходить у важкодоступні порожнини та не залишає твердих забруднень після випуску.
Для ефективного гасіння необхідно забезпечити аварійне зупинення агрегату, припинення подавання палива, відключення вентиляції, закриття клапанів і достатню герметичність захищуваного об’єму. Тип газової вогнегасної речовини, розрахункова концентрація, маса заряду та конфігурація системи визначаються відповідно до ДСТУ EN 15004 / EN 15004.
Комплексний підхід. Для однієї міні-ТЕЦ можуть одночасно застосовуватися газове пожежогасіння закритого контейнера або електротехнічного відсіку, пінний захист зони можливого розливу рідкого палива та водяне охолодження окремих конструкцій. Остаточне рішення визначають за результатами аналізу пожежних ризиків.
Газове пожежогасіння когенераційних установок
Газове пожежогасіння доцільне для закритих контейнерів, герметизованих машинних відсіків, кожухів агрегатів, електротехнічних приміщень, щитів керування та кабельних відсіків. Газова вогнегасна речовина заповнює захищуваний об’єм і не залишає твердих забруднень на обладнанні.
Переваги
- швидке об’ємне гасіння у закритому відсіку;
- відсутність порошку, піни та водяних стоків;
- можливість захисту електроніки й силової автоматики;
- рівномірне надходження ГВР у важкодоступні порожнини;
- інтеграція з аварійним зупиненням і диспетчеризацією.
Обмеження
- необхідна достатня герметичність захищуваного об’єму;
- вентиляцію та відкриті клапани потрібно блокувати;
- витік палива має бути припинений до або під час пуску;
- відкриті великі машинні зали потребують окремого обґрунтування;
- після пуску потрібні контроль безпеки та усунення причини аварії.
Для закритих зон можуть застосовуватися системи газового пожежогасіння «Імпульс» . Тип модуля, газова вогнегасна речовина, маса заряду, кількість насадків і конфігурація трубопроводу визначаються проєктним розрахунком. Для зон із потенційно вибухонебезпечним середовищем застосовують обладнання у відповідному вибухозахищеному виконанні.
Типовий алгоритм роботи протипожежної автоматики
- Виявлення витоку газу, перегрівання, диму або полум’я відповідними системами контролю.
- Формування попереджувального чи підтвердженого сигналу та передавання інформації до PLC/SCADA.
- Аварійне зупинення двигуна або турбіни за алгоритмом виробника агрегату.
- Закриття відсічних клапанів подавання газу або рідкого палива.
- Відключення визначеного проєктом силового і допоміжного обладнання.
- Зупинення вентиляції, закриття протипожежних клапанів і герметизація відсіку.
- Увімкнення світлозвукового оповіщення та передпускової затримки.
- Випуск вогнегасної речовини, контроль факту пуску і передавання стану диспетчеру.
Важливо: після спрацювання системи обладнання не повинно автоматично повертатися до роботи. Відновлення допускається після локалізації події, провітрювання, обстеження установки, усунення причини аварії та відновлення всіх захисних блокувань.
Вихідні дані для проєктування
Технологічні параметри
- виробник, модель і потужність когенераційного агрегату;
- температури поверхонь і режим роботи установки;
- алгоритми аварійного зупинення виробника.
Будівельні та інженерні дані
- плани, розрізи, габарити й об’єми захищуваних зон;
- вентиляція, клапани, отвори та оцінка герметичності;
- категорії вибухопожежної і пожежної небезпеки;
- кабельні траси, електричні шафи й допоміжні відсіки;
- перелік сигналів для інтеграції з PLC, SCADA та ППКП.
Поширені запитання
Яка система виявлення найкраще підходить для когенераційної установки?
Зазвичай застосовують комбіноване рішення: газоаналіз для витоку палива, сповіщувачі полум’я біля двигуна та паливної рампи, термокабель уздовж мастильних і кабельних трас, а також аспіраційне димове виявлення для контейнера або машинного залу.
Чи обов’язково встановлювати автоматичне пожежогасіння?
Необхідність автоматичного пожежогасіння визначають за чинною редакцією ДБН В.2.5-56:2014, призначенням і параметрами приміщення, категорією небезпеки, пожежним навантаженням та технічними вимогами виробника установки.
Чи можна застосувати газове пожежогасіння у відкритому машинному залі?
Об’ємне газове гасіння ефективне за умови утримання розрахункової концентрації. У великому відкритому залі частіше окремо захищають герметизовані кожухи, електротехнічні приміщення, кабельні та допоміжні відсіки.
Чому аспіраційний сповіщувач корисний у високому машинному залі?
Повітрозабірний трубопровід можна прокласти на різних рівнях і біля конкретних зон ризику. Це дає змогу врахувати геометрію залу, вентиляційні потоки та можливу стратифікацію диму.
Коли когенераційну установку можна запустити після пожежогасіння?
Лише після підтвердження ліквідації небезпеки, провітрювання, технічного обстеження, усунення причини події та відновлення справності автоматики, паливної системи й захисних блокувань.
Замовити технічне рішення для когенераційної установки
Надайте модель агрегату, плани контейнера або машинного залу, параметри палива, вентиляції та перелік сигналів автоматики. Фахівці «Бранд Майстер» підберуть систему виявлення, аварійного керування та пожежогасіння для конкретної міні-ТЕЦ.
Нормативні та технічні джерела
- ДБН В.1.1-7:2016 «Пожежна безпека об’єктів будівництва. Загальні вимоги» .
- ДБН В.2.5-56:2014 «Системи протипожежного захисту» з чинними змінами.
- ДСТУ CEN/TS 54-14:2021 «Системи пожежної сигналізації та оповіщування. Частина 14. Настанови щодо побудови систем».
- ДСТУ EN 15004 / EN 15004 «Системи газового пожежогасіння».
- Правила пожежної безпеки в Україні, наказ МВС № 1417 .
